À propos de l’acier doux

L’ acier à faible teneur en carbone, également connu sous le nom d’acier doux, est désormais la forme d’ acier la plus courante car son prix est relativement bas alors qu’il offre des propriétés matérielles acceptables pour de nombreuses applications. L’acier à faible teneur en carbone contient environ 0,05 à 0,25 % de carbone, ce qui le rend malléable et ductile. L’acier doux a une résistance à la traction relativement faible, mais il est bon marché et facile à former. la dureté de surface peut être augmentée par carburation.

Résumé

Nom	Acier doux
Phase à STP	solide
Densité	7850kg/m3
Résistance à la traction ultime	400-550 MPa
Limite d’élasticité	250 MPa
Module de Young	200 GPa
Dureté Brinell	120 BHN
Point de fusion	1450°C
Conductivité thermique	50W/mK
Capacité thermique	510 J/g·K
Prix	0,5 $/kg

Densité de l’acier doux

Les densités typiques de diverses substances sont à la pression atmosphérique. La densité est définie comme la masse par unité de volume. C’est une propriété intensive, qui est définie mathématiquement comme la masse divisée par le volume: ρ = m/V

En d’autres termes, la densité (ρ) d’une substance est la masse totale (m) de cette substance divisée par le volume total (V) occupé par cette substance. L’unité SI standard est le kilogramme par mètre cube (kg/m³). L’unité anglaise standard est la masse de livres par pied cube (lbm/ft³).

La densité de l’acier doux est de 7850 kg/m³.

Exemple: Densité

Calculez la hauteur d’un cube en acier doux, qui pèse une tonne métrique.

Solution:

La densité  est définie comme la  masse par unité de volume. Il est mathématiquement défini comme la masse divisée par le volume: ρ = m/V

Comme le volume d’un cube est la troisième puissance de ses côtés (V = a³), la hauteur de ce cube peut être calculée:

La hauteur de ce cube est alors a = 0,503 m.

Propriétés mécaniques de l’acier doux

Les matériaux sont fréquemment choisis pour diverses applications car ils présentent des combinaisons souhaitables de caractéristiques mécaniques. Pour les applications structurelles, les propriétés des matériaux sont cruciales et les ingénieurs doivent en tenir compte.

Résistance de l’acier doux

En mécanique des matériaux, la résistance d’un matériau est sa capacité à supporter une charge appliquée sans rupture ni déformation plastique. La résistance des matériaux considère essentiellement la relation entre les charges externes appliquées à un matériau et la déformation ou la modification des dimensions du matériau qui en résulte. La résistance d’un matériau est sa capacité à supporter cette charge appliquée sans défaillance ni déformation plastique.

Résistance à la traction ultime

La résistance à la traction ultime de l’ acier doux se situe entre 400 et 550 MPa.

La résistance à la traction ultime est le maximum sur la courbe technique de contrainte-déformation. Cela correspond à la contrainte maximalequi peut être soutenu par une structure en tension. La résistance à la traction ultime est souvent abrégée en « résistance à la traction » ou même en « l’ultime ». Si cette contrainte est appliquée et maintenue, une fracture en résultera. Souvent, cette valeur est nettement supérieure à la limite d’élasticité (jusqu’à 50 à 60 % de plus que le rendement pour certains types de métaux). Lorsqu’un matériau ductile atteint sa résistance ultime, il subit une striction où la section transversale se réduit localement. La courbe contrainte-déformation ne contient pas de contrainte supérieure à la résistance ultime. Même si les déformations peuvent continuer à augmenter, la contrainte diminue généralement après que la résistance ultime a été atteinte. C’est une propriété intensive; sa valeur ne dépend donc pas de la taille de l’éprouvette. Cependant, cela dépend d’autres facteurs, tels que la préparation de l’échantillon,température de l’environnement et du matériau d’essai. Les résistances ultimes à la traction varient de 50 MPa pour un aluminium jusqu’à 3000 MPa pour les aciers à très haute résistance.

Limite d’élasticité

La limite d’élasticité de l’ acier doux est de 250 MPa.

La limite d’ élasticité est le point sur une courbe contrainte-déformation qui indique la limite du comportement élastique et le début du comportement plastique. Limite d’élasticité ou la limite d’élasticité est la propriété du matériau définie comme la contrainte à laquelle un matériau commence à se déformer plastiquement, tandis que la limite d’élasticité est le point où la déformation non linéaire (élastique + plastique) commence. Avant la limite d’élasticité, le matériau se déforme élastiquement et reprend sa forme d’origine lorsque la contrainte appliquée est supprimée. Une fois la limite d’élasticité dépassée, une partie de la déformation sera permanente et irréversible. Certains aciers et autres matériaux présentent un comportement appelé phénomène de limite d’élasticité. Les limites d’élasticité varient de 35 MPa pour un aluminium à faible résistance à plus de 1400 MPa pour les aciers à très haute résistance.

Module de Young

Le module de Young de l’ acier doux  est de 200 GPa.

Le module de Young est le module d’élasticité pour les contraintes de traction et de compression dans le régime d’élasticité linéaire d’une déformation uniaxiale et est généralement évalué par des essais de traction. Jusqu’à une contrainte limite, une caisse pourra retrouver ses dimensions au retrait de la charge. Les contraintes appliquées font que les atomes d’un cristal se déplacent de leur position d’équilibre. Tous les atomes sont déplacés de la même quantité et conservent toujours leur géométrie relative. Lorsque les contraintes sont supprimées, tous les atomes reviennent à leur position d’origine et aucune déformation permanente ne se produit. Selon la loi de Hooke, la contrainte est proportionnelle à la déformation (dans la région élastique), et la pente est le module de Young. Le module de Young est égal à la contrainte longitudinale divisée par la déformation.

Dureté de l’acier doux

La dureté Brinell de l’ acier doux  est d’environ 120 MPa.

En science des matériaux, la dureté est la capacité à résister à l’indentation de surface (déformation plastique localisée) et aux rayures . La dureté est probablement la propriété matérielle la plus mal définie car elle peut indiquer une résistance aux rayures, une résistance à l’abrasion, une résistance à l’indentation ou encore une résistance à la mise en forme ou à la déformation plastique localisée. La dureté est importante d’un point de vue technique car la résistance à l’usure par frottement ou érosion par la vapeur, l’huile et l’eau augmente généralement avec la dureté.

Le test de dureté Brinell est l’un des tests de dureté par indentation, qui a été développé pour les tests de dureté. Dans les tests Brinell, un pénétrateur sphérique dur est forcé sous une charge spécifique dans la surface du métal à tester. Le test typique utilise une bille en acier trempé de 10 mm (0,39 in) de diamètre  comme pénétrateur avec une force de 3 000 kgf (29,42 kN; 6 614 lbf). La charge est maintenue constante pendant un temps déterminé (entre 10 et 30 s). Pour les matériaux plus tendres, une force plus faible est utilisée; pour les matériaux plus durs, une bille en carbure de tungstène remplace la bille en acier.

Le test fournit des résultats numériques pour quantifier la dureté d’un matériau, qui est exprimée par le nombre de dureté Brinell – HB. Le nombre de dureté Brinell est désigné par les normes d’essai les plus couramment utilisées (ASTM E10-14[2] et ISO 6506–1:2005) comme HBW (H de la dureté, B de Brinell et W du matériau du pénétrateur, le tungstène (wolfram) carbure). Dans les anciennes normes, HB ou HBS étaient utilisés pour désigner les mesures effectuées avec des pénétrateurs en acier.

L’ indice de dureté Brinell (HB) est la charge divisée par la surface de l’indentation. Le diamètre de l’empreinte est mesuré avec un microscope à échelle superposée. Le nombre de dureté Brinell est calculé à partir de l’équation:

Il existe une variété de méthodes d’essai couramment utilisées (par exemple, Brinell, Knoop, Vickers et Rockwell). Il existe des tableaux qui sont disponibles corrélant les nombres de dureté des différentes méthodes d’essai où la corrélation est applicable. Dans toutes les échelles, un nombre élevé de dureté représente un métal dur.

Exemple: Force

Supposons une tige en plastique, qui est faite d’acier doux. Cette tige en plastique a une section transversale de 1 cm². Calculez la force de traction nécessaire pour atteindre la résistance ultime à la traction de ce matériau, soit: UTS = 500 MPa.

Solution:

La contrainte (σ) peut être assimilée à la charge par unité de surface ou à la force (F) appliquée par section transversale (A) perpendiculaire à la force comme suit:

par conséquent, la force de traction nécessaire pour atteindre la résistance à la traction ultime est:

F = UTS x A = 500 x 10⁶ x 0,0001 = 50 000 N

Propriétés thermiques de l’acier doux

Les propriétés thermiques  des matériaux font référence à la réponse des matériaux aux changements de thermodynamics/thermodynamic-properties/what-is-temperature-physics/ »>température et à l’application de chaleur. Lorsqu’un solide absorbe de thermodynamics/what-is-energy-physics/ »>l’énergie sous forme de chaleur, sa température augmente et ses dimensions augmentent. Mais différents matériaux réagissent différemment à l’application de chaleur.

La capacité calorifique, la dilatation thermique et la conductivité thermique sont des propriétés souvent critiques dans l’utilisation pratique des solides.

Point de fusion de l’acier doux

Le point de fusion de l’ acier doux est d’environ 1450°C.

En général, la fusion est un changement de phase d’une substance de la phase solide à la phase liquide. Le point de fusion d’une substance est la température à laquelle ce changement de phase se produit. Le point de fusion définit également une condition dans laquelle le solide et le liquide peuvent exister en équilibre.

Conductivité thermique de l’acier doux

L’acier doux est une substance à plusieurs éléments, principalement du fer, avec des ajouts de carbone et d’impuretés. La conductivité thermique du fer forgé est d’environ 50 W/(mK).

Les caractéristiques de transfert de chaleur d’un matériau solide sont mesurées par une propriété appelée la  conductivité thermique, k (ou λ), mesurée en W/mK. C’est une mesure de la capacité d’une substance à transférer de la chaleur à travers un matériau par  conduction. Notez que la loi de Fourier s’applique à toute matière, quel que soit son état (solide, liquide ou gazeux), par conséquent, elle est également définie pour les liquides et les gaz.

La conductivité thermique de la plupart des liquides et des solides varie avec la température. Pour les vapeurs, cela dépend aussi de la pression. En général:

La plupart des matériaux sont presque homogènes, nous pouvons donc généralement écrire  k = k (T). Des définitions similaires sont associées aux conductivités thermiques dans les directions y et z (ky, kz), mais pour un matériau isotrope, la conductivité thermique est indépendante de la direction de transfert, kx = ky = kz = k.

Exemple: Calcul du transfert de chaleur

La conductivité thermique est définie comme la quantité de chaleur (en watts) transférée à travers une surface carrée de matériau d’une épaisseur donnée (en mètres) en raison d’une différence de température. Plus la conductivité thermique du matériau est faible, plus la capacité du matériau à résister au transfert de chaleur est grande.

Calculer le taux de flux de chaleur à  travers un mur de 3 mx 10 m de surface (A = 30 m²). Le mur a une épaisseur de 15 cm (L₁) et est en acier doux avec une conductivité thermique de k₁ = 50 W/mK (mauvais isolant thermique). Supposons que les températures intérieure et extérieure  sont de 22°C et -8°C, et que les  coefficients de transfert de chaleur par convection  sur les côtés intérieur et extérieur sont h₁ = 10 W/m²K et h₂ = 30 W/m²K, respectivement. A noter que ces coefficients de convection dépendent fortement notamment des conditions ambiantes et intérieures (vent, humidité, etc.).

Calculez le flux de chaleur (perte de chaleur) à travers ce mur.

Solution:

Comme cela a été écrit, de nombreux processus de transfert de chaleur impliquent des systèmes composites et impliquent même une combinaison de conduction et de convection. Avec ces systèmes composites, il est souvent pratique de travailler avec un coefficient de transfert de chaleur global, appelé facteur U. Le facteur U est défini par une expression analogue à  la loi de refroidissement de Newton:

Le  coefficient de transfert de chaleur global est lié à la  résistance thermique totale et dépend de la géométrie du problème.

En supposant un transfert de chaleur unidimensionnel à travers la paroi plane et sans tenir compte du rayonnement, le  coefficient de transfert de chaleur global peut être calculé comme suit:

Le coefficient de transfert thermique global est alors: U = 1 / (1/10 + 0,15/50 + 1/30) = 7,33 W/m²K

Le flux de chaleur peut alors être calculé simplement comme suit: q = 7,33 [W/m²K] x 30 [K] = 220,05 W/m²

La perte totale de chaleur à travers ce mur sera de: q_perte = q . A = 220,05 [W/m²] x 30 [m²] = 6601,48 W

Voir ci-dessus :
Aciers

Nous espérons que cet article, Acier à faible teneur en carbone , vous aidera. Si oui, donnez-nous un like dans la barre latérale. L’objectif principal de ce site Web est d’aider le public à apprendre des informations intéressantes et importantes sur les matériaux et leurs propriétés.

À propos de la fonte grise

La fonte grise est le type de fer le plus ancien et le plus répandu et c’est probablement ce à quoi la plupart des gens pensent lorsqu’ils entendent le terme «fonte». Les teneurs en carbone et en silicium des fontes grises varient entre 2,5 et 4,0 % en poids et 1,0 et 3,0 % en poids, respectivement.

La fonte grise se caractérise par sa microstructure graphitique qui donne aux ruptures du matériau un aspect gris. Cela est dû à la présence de graphite dans sa composition. Dans la fonte grise, le graphite se présente sous forme de flocons, prenant une géométrie tridimensionnelle.

La fonte grise a moins de résistance à la traction et aux chocs que l’acier, mais sa résistance à la compression est comparable à celle de l’acier à faible et moyenne teneur en carbone. La fonte grise a une bonne conductivité thermique et une capacité thermique spécifique, elle est donc souvent utilisée dans les ustensiles de cuisine et les disques de frein.

Résumé

Nom	Fer gris
Phase à STP	solide
Densité	7150kg/m3
Résistance à la traction ultime	395 MPa
Limite d’élasticité	N / A
Module de Young	124 GPa
Dureté Brinell	235 BHN
Point de fusion	1260°C
Conductivité thermique	53W/mK
Capacité thermique	460 J/g·K
Prix	1,2 $/kg

Densité de la fonte grise

Les densités typiques de diverses substances sont à la pression atmosphérique. La densité est définie comme la masse par unité de volume. C’est une propriété intensive, qui est définie mathématiquement comme la masse divisée par le volume: ρ = m/V

En d’autres termes, la densité (ρ) d’une substance est la masse totale (m) de cette substance divisée par le volume total (V) occupé par cette substance. L’unité SI standard est le kilogramme par mètre cube (kg/m³). L’unité anglaise standard est la masse de livres par pied cube (lbm/ft³).

La densité de la fonte grise est de 7150 kg/m³.

Exemple: Densité

Calculez la hauteur d’un cube en fonte grise, qui pèse une tonne métrique.

Solution:

La densité est définie comme la  masse par unité de volume. Il est mathématiquement défini comme la masse divisée par le volume: ρ = m/V

Comme le volume d’un cube est la troisième puissance de ses côtés (V = a³), la hauteur de ce cube peut être calculée:

La hauteur de ce cube est alors a = 0,519 m.

Propriétés mécaniques de la fonte grise

Les matériaux sont fréquemment choisis pour diverses applications car ils présentent des combinaisons souhaitables de caractéristiques mécaniques. Pour les applications structurelles, les propriétés des matériaux sont cruciales et les ingénieurs doivent en tenir compte.

Force de la fonte grise

En mécanique des matériaux, la résistance d’un matériau est sa capacité à supporter une charge appliquée sans rupture ni déformation plastique. La résistance des matériaux considère essentiellement la relation entre les charges externes appliquées à un matériau et la déformation ou la modification des dimensions du matériau qui en résulte. La résistance d’un matériau est sa capacité à supporter cette charge appliquée sans défaillance ni déformation plastique.

Résistance à la traction ultime

La résistance à la traction ultime de la fonte grise (ASTM A48 classe 40) est de 295 MPa.

La résistance à la traction ultime est le maximum sur la courbe technique de contrainte-déformation. Cela correspond à la contrainte maximalequi peut être soutenu par une structure en tension. La résistance à la traction ultime est souvent abrégée en « résistance à la traction » ou même en « l’ultime ». Si cette contrainte est appliquée et maintenue, une fracture en résultera. Souvent, cette valeur est nettement supérieure à la limite d’élasticité (jusqu’à 50 à 60 % de plus que le rendement pour certains types de métaux). Lorsqu’un matériau ductile atteint sa résistance ultime, il subit une striction où la section transversale se réduit localement. La courbe contrainte-déformation ne contient pas de contrainte supérieure à la résistance ultime. Même si les déformations peuvent continuer à augmenter, la contrainte diminue généralement après que la résistance ultime a été atteinte. C’est une propriété intensive; sa valeur ne dépend donc pas de la taille de l’éprouvette. Cependant, cela dépend d’autres facteurs, tels que la préparation de l’échantillon,température de l’environnement et du matériau d’essai. Les résistances ultimes à la traction varient de 50 MPa pour un aluminium jusqu’à 3000 MPa pour les aciers à très haute résistance.

Module de Young

Le module de Young de la fonte grise (ASTM A48 classe 40) est de 124 GPa.

Le module de Young est le module d’élasticité pour les contraintes de traction et de compression dans le régime d’élasticité linéaire d’une déformation uniaxiale et est généralement évalué par des essais de traction. Jusqu’à une contrainte limite, une caisse pourra retrouver ses dimensions au retrait de la charge. Les contraintes appliquées font que les atomes d’un cristal se déplacent de leur position d’équilibre. Tous les atomes sont déplacés de la même quantité et conservent toujours leur géométrie relative. Lorsque les contraintes sont supprimées, tous les atomes reviennent à leur position d’origine et aucune déformation permanente ne se produit. Selon la loi de Hooke, la contrainte est proportionnelle à la déformation (dans la région élastique), et la pente est le module de Young. Le module de Young est égal à la contrainte longitudinale divisée par la déformation.

Dureté de la fonte grise – ASTM A48 Classe 40

La dureté Brinell de la fonte grise (ASTM A48 classe 40) est d’environ 235 MPa.

En science des matériaux, la dureté est la capacité à résister à l’indentation de surface (déformation plastique localisée) et aux rayures. La dureté est probablement la propriété matérielle la plus mal définie car elle peut indiquer une résistance aux rayures, une résistance à l’abrasion, une résistance à l’indentation ou encore une résistance à la mise en forme ou à la déformation plastique localisée. La dureté est importante d’un point de vue technique car la résistance à l’usure par frottement ou érosion par la vapeur, l’huile et l’eau augmente généralement avec la dureté.

Le test de dureté Brinell est l’un des tests de dureté par indentation, qui a été développé pour les tests de dureté. Dans les tests Brinell, un pénétrateur sphérique dur est forcé sous une charge spécifique dans la surface du métal à tester. Le test typique utilise une bille en acier trempé de 10 mm (0,39 in) de diamètre  comme pénétrateur avec une force de 3 000 kgf (29,42 kN; 6 614 lbf). La charge est maintenue constante pendant un temps déterminé (entre 10 et 30 s). Pour les matériaux plus tendres, une force plus faible est utilisée; pour les matériaux plus durs, une bille en carbure de tungstène remplace la bille en acier.

Le test fournit des résultats numériques pour quantifier la dureté d’un matériau, qui est exprimée par le nombre de dureté Brinell – HB. Le nombre de dureté Brinell est désigné par les normes d’essai les plus couramment utilisées (ASTM E10-14[2] et ISO 6506–1:2005) comme HBW (H de la dureté, B de Brinell et W du matériau du pénétrateur, le tungstène (wolfram) carbure). Dans les anciennes normes, HB ou HBS étaient utilisés pour désigner les mesures effectuées avec des pénétrateurs en acier.

L’ indice de dureté Brinell (HB) est la charge divisée par la surface de l’indentation. Le diamètre de l’empreinte est mesuré avec un microscope à échelle superposée. Le nombre de dureté Brinell est calculé à partir de l’équation:

Il existe une variété de méthodes d’essai couramment utilisées (par exemple, Brinell, Knoop , Vickers et Rockwell). Il existe des tableaux qui sont disponibles corrélant les nombres de dureté des différentes méthodes d’essai où la corrélation est applicable. Dans toutes les échelles, un nombre élevé de dureté représente un métal dur.

Exemple: Force

Supposons une tige en plastique faite de fonte grise. Cette tige en plastique a une section transversale de 1 cm². Calculez la force de traction nécessaire pour atteindre la résistance ultime à la traction de ce matériau, soit: UTS = 295 MPa.

Solution:

La contrainte (σ) peut être assimilée à la charge par unité de surface ou à la force (F) appliquée par section transversale (A) perpendiculaire à la force comme suit:

par conséquent, la force de traction nécessaire pour atteindre la résistance à la traction ultime est:

F = UTS x A = 295 x 10⁶ x 0,0001 = 29 500 N

Propriétés thermiques de la fonte grise

Les propriétés thermiques des matériaux font référence à la réponse des matériaux aux changements de leur thermodynamics/thermodynamic-properties/what-is-temperature-physics/ »>température et à l’application de chaleur. Lorsqu’un solide absorbe de thermodynamics/what-is-energy-physics/ »>l’énergie sous forme de chaleur, sa température augmente et ses dimensions augmentent. Mais différents matériaux réagissent différemment à l’application de chaleur.

La capacité calorifique, la dilatation thermique et la conductivité thermique sont des propriétés qui sont souvent critiques dans l’utilisation pratique des solides.

Point de fusion de la fonte grise grise

Le point de fusion de la fonte grise est d’environ 1260°C.

En général, la fusion est un changement de phase  d’une substance de la phase solide à la phase liquide. Le point de fusion d’une substance est la température à laquelle ce changement de phase se produit. Le point de fusion  définit également une condition dans laquelle le solide et le liquide peuvent exister en équilibre.

Conductivité thermique de la fonte grise

La conductivité thermique de la fonte grise est de 53 W/(mK).

Les caractéristiques de transfert de chaleur d’un matériau solide sont mesurées par une propriété appelée la  conductivité thermique, k (ou λ), mesurée en  W/mK. C’est une mesure de la capacité d’une substance à transférer de la chaleur à travers un matériau par conduction. Notez que  la loi de Fourier s’applique à toute matière, quel que soit son état (solide, liquide ou gazeux), par conséquent, elle est également définie pour les liquides et les gaz.

La conductivité thermique de la plupart des liquides et des solides varie avec la température. Pour les vapeurs, cela dépend aussi de la pression. En général:

La plupart des matériaux sont presque homogènes, nous pouvons donc généralement écrire  k = k (T) . Des définitions similaires sont associées aux conductivités thermiques dans les directions y et z (ky, kz), mais pour un matériau isotrope, la conductivité thermique est indépendante de la direction de transfert, kx = ky = kz = k.

Exemple: Calcul du transfert de chaleur

La conductivité thermique est définie comme la quantité de chaleur (en watts) transférée à travers une surface carrée de matériau d’une épaisseur donnée (en mètres) en raison d’une différence de température. Plus la conductivité thermique du matériau est faible, plus la capacité du matériau à résister au transfert de chaleur est grande.

Calculer le taux de  flux de chaleur à  travers un mur de 3 mx 10 m de surface (A = 30 m²). Le mur a une épaisseur de 15 cm (L₁) et est en fonte grise avec une conductivité thermique  de k₁ = 53 W/mK (mauvais isolant thermique). Supposons que les températures intérieure et extérieure  sont de 22°C et -8°C, et que les  coefficients de transfert de chaleur par convection  sur les côtés intérieur et extérieur sont h₁ = 10 W/m²K et h₂ = 30 W/m²K, respectivement. A noter que ces coefficients de convection dépendent fortement notamment des conditions ambiantes et intérieures (vent, humidité, etc.).

Calculez le flux de chaleur (perte de chaleur) à travers ce mur.

Solution:

Comme cela a été écrit, de nombreux processus de transfert de chaleur impliquent des systèmes composites et impliquent même une combinaison de conduction et de convection. Avec ces systèmes composites, il est souvent pratique de travailler avec un coefficient de transfert de chaleur global, appelé facteur U. Le facteur U est défini par une expression analogue à  la loi de refroidissement de Newton:

Le  coefficient de transfert de chaleur global est lié à la résistance thermique totale et dépend de la géométrie du problème.

En supposant un transfert de chaleur unidimensionnel à travers la paroi plane et sans tenir compte du rayonnement, le coefficient de transfert de chaleur global peut être calculé comme suit:

Le coefficient de transfert thermique global est alors: U = 1 / (1/10 + 0,15/53 + 1/30) = 7,34 W/m²K

Le flux de chaleur peut alors être calculé simplement comme suit: q = 7,34 [W/m²K] x 30 [K] = 220,32 W/m²

La perte totale de chaleur à travers ce mur sera de: q_perte = q . A = 220,32 [W/m²] x 30 [m²] = 6609,7 W

Voir ci-dessus :
fonte

Nous espérons que cet article, Fonte Grise – Fonte Grise, vous aidera. Si oui, donnez-nous un like dans la barre latérale. L’objectif principal de ce site Web est d’aider le public à apprendre des informations intéressantes et importantes sur les matériaux et leurs propriétés.

À propos de l’alliage TZM

Les alliages molybdène-titane-zirconium (TZM) contiennent de petites quantités de titane et de zirconium dopés avec de petites quantités de carbures très fins. Cet alliage appartient aux alliages réfractaires, bien connus pour leur extraordinaire résistance à la chaleur et à l’usure. La condition essentielle pour résister aux températures élevées est un point de fusion élevé et des propriétés mécaniques stables (par exemple une dureté élevée) même à des températures élevées. Cet alliage fonctionne plus efficacement dans des plages de température de 700 à 1400°C. L’alliage présente une résistance au fluage et une résistance à haute température plus élevées, ce qui permet des températures de service supérieures à 1060°C pour le matériau. Il est généralement fabriqué par la métallurgie des poudres ou des procédés de coulée à l’arc.

Densité de l’alliage TZM

Les densités typiques de diverses substances sont à la pression atmosphérique. La densité  est définie comme la masse par unité de volume. C’est une propriété intensive, qui est définie mathématiquement comme la masse divisée par le volume: ρ = m/V

En d’autres termes, la densité (ρ) d’une substance est la masse totale (m) de cette substance divisée par le volume total (V) occupé par cette substance. L’unité SI standard est le kilogramme par mètre cube (kg/m³). L’unité anglaise standard est la masse de livres par pied cube (lbm/ft³).

La densité de l’alliage TZM est de 10220 kg/m³.

Exemple: Densité

Calculez la hauteur d’un cube en alliage TZM, qui pèse une tonne métrique.

Solution:

La densité est définie comme la  masse par unité de volume. Il est mathématiquement défini comme la masse divisée par le volume: ρ = m/V

Comme le volume d’un cube est la troisième puissance de ses côtés (V = a³), la hauteur de ce cube peut être calculée:

La hauteur de ce cube est alors a = 0,461 m.

Propriétés mécaniques de l’alliage TZM

Résistance de l’alliage TZM

En mécanique des matériaux, la résistance d’un matériau est sa capacité à supporter une charge appliquée sans rupture ni déformation plastique. La résistance des matériaux considère essentiellement la relation entre les charges externes appliquées à un matériau et la déformation ou la modification des dimensions du matériau qui en résulte. Lors de la conception de structures et de machines, il est important de tenir compte de ces facteurs, afin que le matériau sélectionné ait une résistance suffisante pour résister aux charges ou forces appliquées et conserver sa forme d’origine.

La résistance d’un matériau est sa capacité à supporter cette charge appliquée sans défaillance ni déformation plastique. Pour la contrainte de traction, la capacité d’un matériau ou d’une structure à supporter des charges tendant à s’allonger est appelée résistance ultime à la traction (UTS). La limite d’élasticité ou la limite d’élasticité est la propriété du matériau définie comme la contrainte à laquelle un matériau commence à se déformer plastiquement, tandis que la limite d’élasticité est le point où la déformation non linéaire (élastique + plastique) commence. En cas de contrainte de traction d’une barre uniforme (courbe contrainte-déformation), la  loi de Hooke décrit le comportement d’une barre dans la région élastique. Le module de Young est le module d’élasticité pour les contraintes de traction et de compression dans le régime d’élasticité linéaire d’une déformation uniaxiale et est généralement évalué par des essais de traction.

Voir aussi: Résistance des matériaux

Résistance à la traction ultime de l’alliage TZM

La résistance à la traction ultime de l’alliage TZM est de 800 MPa.

Limite d’élasticité de l’alliage TZM

La limite d’élasticité de l’alliage TZM  est N/A.

Module de Young de l’alliage TZM

Le module de Young de l’alliage TZM est de 320 GPa.

Dureté de l’alliage TZM

En science des matériaux, la dureté est la capacité à résister à l’indentation de surface (déformation plastique localisée) et  aux rayures. Le test de dureté Brinell est l’un des tests de dureté par indentation, qui a été développé pour les tests de dureté. Dans les tests Brinell, un  pénétrateur sphérique dur est forcé sous une charge spécifique dans la surface du métal à tester.

L’ indice de dureté Brinell (HB) est la charge divisée par la surface de l’indentation. Le diamètre de l’empreinte est mesuré avec un microscope à échelle superposée. Le nombre de dureté Brinell est calculé à partir de l’équation:

La dureté Brinell de l’alliage TZM est d’environ 220 BHN (converti).

Voir aussi: Dureté des matériaux

Exemple: Force

Supposons une tige en plastique, qui est faite d’alliage TZM. Cette tige en plastique a une section transversale de 1 cm². Calculez la force de traction nécessaire pour atteindre la résistance ultime à la traction de ce matériau, soit: UTS = 800 MPa.

Solution:

La contrainte (σ) peut être assimilée à la charge par unité de surface ou à la force (F) appliquée par section transversale (A) perpendiculaire à la force comme suit:

par conséquent, la force de traction nécessaire pour atteindre la résistance à la traction ultime est:

F = UTS x A = 800 x 10⁶ x 0,0001 = 80 000 N

Propriétés thermiques de l’alliage TZM

Alliage TZM – Point de fusion

Le point de fusion de l’alliage TZM est de 2597°C .

Notez que ces points sont associés à la pression atmosphérique standard. En général, la fusion est un changement de phase d’une substance de la phase solide à la phase liquide. Le point de fusion d’une substance est la température à laquelle ce changement de phase se produit. Le point de fusion définit également une condition dans laquelle le solide et le liquide peuvent exister en équilibre. Pour divers composés chimiques et alliages, il est difficile de définir le point de fusion, car il s’agit généralement d’un mélange de divers éléments chimiques.

Alliage TZM – Conductivité thermique

La conductivité thermique de l’alliage TZM est de 126 W/(m·K).

Les caractéristiques de transfert de chaleur d’un matériau solide sont mesurées par une propriété appelée la  conductivité thermique, k (ou λ), mesurée en W/mK . C’est une mesure de la capacité d’une substance à transférer de la chaleur à travers un matériau par conduction. Notez que la loi de Fourier s’applique à toute matière, quel que soit son état (solide, liquide ou gazeux), par conséquent, elle est également définie pour les liquides et les gaz.

La conductivité thermique de la plupart des liquides et des solides varie avec la température. Pour les vapeurs, cela dépend aussi de la pression. En général:

La plupart des matériaux sont presque homogènes, nous pouvons donc généralement écrire  k = k (T). Des définitions similaires sont associées aux conductivités thermiques dans les directions y et z (ky, kz), mais pour un matériau isotrope, la conductivité thermique est indépendante de la direction de transfert, kx = ky = kz = k.

Alliage TZM – Chaleur spécifique

La chaleur spécifique de l’alliage TZM est de 305 J/g K.

La chaleur spécifique, ou capacité thermique spécifique, est une propriété liée à l’énergie interne très importante en thermodynamique. Les propriétés intensives c_v et c_p sont définies pour des substances compressibles pures et simples comme des dérivées partielles de l’ énergie interne u(T, v)  et de l’ enthalpie h(T, p) , respectivement:

où les indices v et p désignent les variables maintenues fixes lors de la différenciation. Les propriétés c_v et c_p sont appelées  chaleurs spécifiques (ou capacités calorifiques) car, dans certaines conditions particulières, elles relient le changement de température d’un système à la quantité d’énergie ajoutée par transfert de chaleur. Leurs unités SI sont J/kg K ou J/mol K.

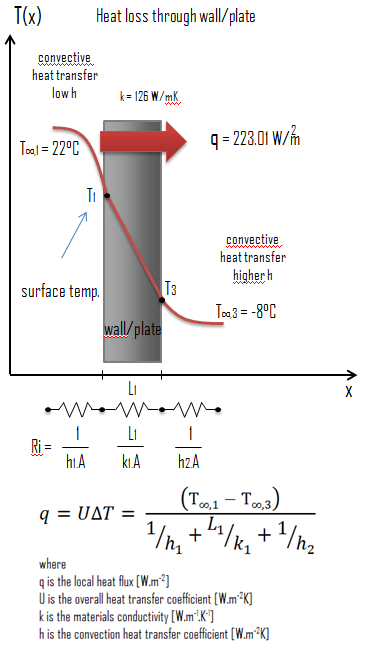

Exemple: Calcul du transfert de chaleur

La conductivité thermique est définie comme la quantité de chaleur (en watts) transférée à travers une surface carrée de matériau d’une épaisseur donnée (en mètres) en raison d’une différence de température. Plus la conductivité thermique du matériau est faible, plus la capacité du matériau à résister au transfert de chaleur est grande.

Calculer le taux de flux de chaleur à  travers un mur de 3 mx 10 m de surface (A = 30 m²). Le mur a une épaisseur de 15 cm (L₁) et est fabriqué en alliage TZM avec une conductivité thermique  de k₁ = 126 W/mK (mauvais isolant thermique). Supposons que les températures intérieure et extérieure  sont de 22°C et -8°C, et que les  coefficients de transfert de chaleur par convection  sur les côtés intérieur et extérieur sont h₁ = 10 W/m²K et h₂ = 30 W/m²K, respectivement. A noter que ces coefficients de convection dépendent fortement notamment des conditions ambiantes et intérieures (vent, humidité, etc.).

Calculez le flux de chaleur (perte de chaleur) à travers ce mur.

Solution:

Comme cela a été écrit, de nombreux processus de transfert de chaleur impliquent des systèmes composites et impliquent même une combinaison de conduction et de convection. Avec ces systèmes composites, il est souvent pratique de travailler avec un coefficient de transfert de chaleur global, appelé facteur U. Le facteur U est défini par une expression analogue à  la loi de refroidissement de Newton:

Le  coefficient de transfert de chaleur global est lié à la résistance thermique totale et dépend de la géométrie du problème.

En supposant un transfert de chaleur unidimensionnel à travers la paroi plane et sans tenir compte du rayonnement, le coefficient de transfert de chaleur global peut être calculé comme suit:

Le coefficient de transfert thermique global  est alors: U = 1 / (1/10 + 0,15/126 + 1/30) = 7,43 W/m²K

Le flux de chaleur peut alors être calculé simplement comme suit: q = 7,43 [W/m²K] x 30 [K] = 223,01 W/m²

La perte totale de chaleur à travers ce mur sera de: q_perte = q . A = 223,01 [W/m²] x 30 [m²] = 6690,27 W

À propos d’Inconel

De manière générale, Inconel est une marque déposée de Special Metals pour une famille de superalliages austénitiques à base de nickel-chrome. L’Inconel 718 est un superalliage à base de nickel qui possède des propriétés de haute résistance et une résistance aux températures élevées. Il démontre également une protection remarquable contre la corrosion et l’oxydation. La résistance à haute température de l’Inconel est développée par un renforcement en solution solide ou un durcissement par précipitation, selon l’alliage. L’Inconel 718 est composé de 55 % de nickel, 21 % de chrome, 6 % de fer et de petites quantités de manganèse, de carbone et de cuivre.

Les utilisations courantes des superalliages sont dans l’aérospatiale et certaines autres industries de haute technologie. Avec la combinaison de la résistance à la corrosion et de la résistance du matériau face à une chaleur extrême, ce type de superalliage fonctionne bien dans l’industrie nucléaire. Certaines centrales nucléaires utilisent des superalliages à base de nickel pour le cœur du réacteur, la barre de commande et les pièces similaires. Dans l’industrie nucléaire, on utilise en particulier des superalliages à faible teneur en cobalt (en raison de l’activation possible du cobalt-59). Certaines des parties structurelles des assemblages combustibles nucléaires, telles que les tubulures supérieure et inférieure, peuvent être réalisées à partir de superalliages tels que l’Inconel. Les grilles d’espacement sont généralement constituées d’un matériau résistant à la corrosion et à faible section d’absorption des neutrons thermiques, généralement en alliage de zirconium (~0,18×10^–24cm²) ^. La première et la dernière grille d’espacement peuvent également être réalisées en Inconel à faible teneur en cobalt, qui est un superalliage bien adapté au service dans des environnements extrêmes soumis à la pression et à la chaleur.

Résumé

Nom	Inconel
Phase à STP	solide
Densité	8200kg/m3
Résistance à la traction ultime	1200 MPa
Limite d’élasticité	1030 MPa
Module de Young	200 GPa
Dureté Brinell	330 BHN
Point de fusion	1400°C
Conductivité thermique	6,5 W/mK
Capacité thermique	460 J/g·K
Prix	40 $/kg

Densité d’Inconel

Les densités typiques de diverses substances sont à la pression atmosphérique. La densité est définie comme la masse par unité de volume. C’est une  propriété intensive, qui est définie mathématiquement comme la masse divisée par le volume: ρ = m/V

En d’autres termes, la densité (ρ) d’une substance est la masse totale (m) de cette substance divisée par le volume total (V) occupé par cette substance. L’unité SI standard est le kilogramme par mètre cube (kg/m³). L’unité anglaise standard est la masse de livres par pied cube (lbm/ft³).

La densité de l’Inconel est de 8200 kg/m³.

Exemple: Densité

Calculer la hauteur d’un cube en Inconel, qui pèse une tonne métrique.

Solution:

La densité  est définie comme la  masse par unité de volume. Il est mathématiquement défini comme la masse divisée par le volume: ρ = m/V

Comme le volume d’un cube est la troisième puissance de ses côtés (V = a³), la hauteur de ce cube peut être calculée:

La hauteur de ce cube est alors a = 0,496 m.

Propriétés mécaniques de l’Inconel

Les matériaux sont fréquemment choisis pour diverses applications car ils présentent des combinaisons souhaitables de caractéristiques mécaniques. Pour les applications structurelles, les propriétés des matériaux sont cruciales et les ingénieurs doivent en tenir compte.

Résistance de l’Inconel 718

En mécanique des matériaux, la résistance d’un matériau est sa capacité à supporter une charge appliquée sans rupture ni déformation plastique. La résistance des matériaux considère essentiellement la relation entre les charges externes appliquées à un matériau et la déformation ou la modification des dimensions du matériau qui en résulte. La résistance d’un matériau est sa capacité à supporter cette charge appliquée sans défaillance ni déformation plastique.

Résistance à la traction ultime

La résistance à la traction ultime de l’Inconel 718 dépend du processus de traitement thermique, mais elle est d’environ 1200 MPa.

La résistance à la traction ultime est le maximum sur la courbe technique de contrainte-déformation . Cela correspond à la contrainte maximalequi peut être soutenu par une structure en tension. La résistance à la traction ultime est souvent abrégée en « résistance à la traction » ou même en « l’ultime ». Si cette contrainte est appliquée et maintenue, une fracture en résultera. Souvent, cette valeur est nettement supérieure à la limite d’élasticité (jusqu’à 50 à 60 % de plus que le rendement pour certains types de métaux). Lorsqu’un matériau ductile atteint sa résistance ultime, il subit une striction où la section transversale se réduit localement. La courbe contrainte-déformation ne contient pas de contrainte supérieure à la résistance ultime. Même si les déformations peuvent continuer à augmenter, la contrainte diminue généralement après que la résistance ultime a été atteinte. C’est une propriété intensive; sa valeur ne dépend donc pas de la taille de l’éprouvette. Cependant, cela dépend d’autres facteurs, tels que la préparation de l’échantillon,température de l’environnement et du matériau d’essai. Les résistances ultimes à la traction varient de 50 MPa pour un aluminium jusqu’à 3000 MPa pour les aciers à très haute résistance.

Limite d’élasticité

La limite d’élasticité de l’Inconel 718 dépend du processus de traitement thermique, mais elle est d’environ 1030 MPa.

La limite d’ élasticité est le point sur une courbe contrainte-déformation qui indique la limite du comportement élastique et le début du comportement plastique. Limite d’élasticité ou la limite d’élasticité est la propriété du matériau définie comme la contrainte à laquelle un matériau commence à se déformer plastiquement, tandis que la limite d’élasticité est le point où la déformation non linéaire (élastique + plastique) commence. Avant la limite d’élasticité, le matériau se déforme élastiquement et reprend sa forme d’origine lorsque la contrainte appliquée est supprimée. Une fois la limite d’élasticité dépassée, une partie de la déformation sera permanente et irréversible. Certains aciers et autres matériaux présentent un comportement appelé phénomène de limite d’élasticité. Les limites d’élasticité varient de 35 MPa pour un aluminium à faible résistance à plus de 1400 MPa pour les aciers à très haute résistance.

Module de Young

Le module de Young de l’Inconel 718 est de 200 GPa.

Le module de Young est le module d’élasticité pour les contraintes de traction et de compression dans le régime d’élasticité linéaire d’une déformation uniaxiale et est généralement évalué par des essais de traction. Jusqu’à une contrainte limite, une caisse pourra retrouver ses dimensions au retrait de la charge. Les contraintes appliquées font que les atomes d’un cristal se déplacent de leur position d’équilibre. Tous les atomes sont déplacés de la même quantité et conservent toujours leur géométrie relative. Lorsque les contraintes sont supprimées, tous les atomes reviennent à leur position d’origine et aucune déformation permanente ne se produit. Selon la loi de Hooke, la contrainte est proportionnelle à la déformation (dans la région élastique), et la pente est le module de Young. Le module de Young est égal à la contrainte longitudinale divisée par la déformation.

Dureté de l’Inconel 718

La dureté Brinell de l’Inconel 718 dépend du processus de traitement thermique, mais elle est d’environ 330 MPa.

En science des matériaux, la dureté est la capacité à résister à l’indentation de surface (déformation plastique localisée) et aux rayures. La dureté est probablement la propriété matérielle la plus mal définie car elle peut indiquer une résistance aux rayures, une résistance à l’abrasion, une résistance à l’indentation ou encore une résistance à la mise en forme ou à la déformation plastique localisée. La dureté est importante d’un point de vue technique car la résistance à l’usure par frottement ou érosion par la vapeur, l’huile et l’eau augmente généralement avec la dureté.

Le test de dureté Brinell est l’un des tests de dureté par indentation, qui a été développé pour les tests de dureté. Dans les tests Brinell, un pénétrateur sphérique dur est forcé sous une charge spécifique dans la surface du métal à tester. Le test typique utilise une bille en acier trempé de 10 mm (0,39 in) de diamètre  comme pénétrateur avec une force de 3 000 kgf (29,42 kN; 6 614 lbf). La charge est maintenue constante pendant un temps déterminé (entre 10 et 30 s). Pour les matériaux plus tendres, une force plus faible est utilisée; pour les matériaux plus durs, une bille en carbure de tungstène remplace la bille en acier.

Le test fournit des résultats numériques pour quantifier la dureté d’un matériau, qui est exprimée par le nombre de dureté Brinell – HB. Le nombre de dureté Brinell est désigné par les normes d’essai les plus couramment utilisées (ASTM E10-14[2] et ISO 6506–1:2005) comme HBW (H de la dureté, B de Brinell et W du matériau du pénétrateur, le tungstène (wolfram) carbure). Dans les anciennes normes, HB ou HBS étaient utilisés pour désigner les mesures effectuées avec des pénétrateurs en acier.

L’ indice de dureté Brinell (HB) est la charge divisée par la surface de l’indentation. Le diamètre de l’empreinte est mesuré avec un microscope à échelle superposée. Le nombre de dureté Brinell est calculé à partir de l’équation:

Il existe une variété de méthodes d’essai couramment utilisées (par exemple, Brinell, Knoop, Vickers et Rockwell). Il existe des tableaux qui sont disponibles corrélant les nombres de dureté des différentes méthodes d’essai où la corrélation est applicable. Dans toutes les échelles, un nombre élevé de dureté représente un métal dur.

Exemple: Force

Supposons une tige en plastique, qui est faite d’Inconel. Cette tige en plastique a une section transversale de 1 cm ² . Calculez la force de traction nécessaire pour atteindre la résistance ultime à la traction de ce matériau, soit: UTS = 1200 MPa.

Solution:

La contrainte (σ) peut être assimilée à la charge par unité de surface ou à la force (F) appliquée par section transversale (A) perpendiculaire à la force comme suit:

par conséquent, la force de traction nécessaire pour atteindre la résistance à la traction ultime est:

F = UTS x A = 1200 x 10⁶ x 0,0001 = 120 000 N

Propriétés thermiques de l’Inconel

Les propriétés thermiques  des matériaux font référence à la réponse des matériaux aux changements de leur  thermodynamics/thermodynamic-properties/what-is-temperature-physics/ »>température et à l’application de chaleur. Lorsqu’un solide absorbe de thermodynamics/what-is-energy-physics/ »>l’énergie sous forme de chaleur, sa température augmente et ses dimensions augmentent. Mais différents matériaux réagissent différemment à l’application de chaleur.

La capacité calorifique, la dilatation thermique et la conductivité thermique sont des propriétés qui sont souvent critiques dans l’utilisation pratique des solides.

Point de fusion de l’Inconel 718

Le point de fusion de l’acier Inconel 718 est d’environ 1400°C.

En général, la fusion est un changement de phase d’une substance de la phase solide à la phase liquide. Le point de fusion d’une substance est la température à laquelle ce changement de phase se produit. Le point de fusion définit également une condition dans laquelle le solide et le liquide peuvent exister en équilibre.

Conductivité thermique de l’Inconel 718

La conductivité thermique de l’Inconel 718 est de 6,5 W/(mK).

Les caractéristiques de transfert de chaleur d’un matériau solide sont mesurées par une propriété appelée la conductivité thermique, k (ou λ), mesurée en  W/mK. C’est une mesure de la capacité d’une substance à transférer de la chaleur à travers un matériau par  conduction. Notez que la loi de Fourier s’applique à toute matière, quel que soit son état (solide, liquide ou gazeux), par conséquent, elle est également définie pour les liquides et les gaz.

La conductivité thermique de la plupart des liquides et des solides varie avec la température. Pour les vapeurs, cela dépend aussi de la pression. En général:

La plupart des matériaux sont presque homogènes, nous pouvons donc généralement écrire k = k (T). Des définitions similaires sont associées aux conductivités thermiques dans les directions y et z (ky, kz), mais pour un matériau isotrope, la conductivité thermique est indépendante de la direction de transfert, kx = ky = kz = k.

Exemple: Calcul du transfert de chaleur

La conductivité thermique est définie comme la quantité de chaleur (en watts) transférée à travers une surface carrée de matériau d’une épaisseur donnée (en mètres) en raison d’une différence de température. Plus la conductivité thermique du matériau est faible, plus la capacité du matériau à résister au transfert de chaleur est grande.

Calculer le taux de  flux de chaleur à  travers un mur de 3 mx 10 m de surface (A = 30 m²). La paroi a une épaisseur de 15 cm (L₁) et est en Inconel avec une conductivité thermique  de k₁ = 6,5 W/mK (mauvais isolant thermique). Supposons que les températures intérieure et extérieure  sont de 22°C et -8°C, et que les coefficients de transfert de chaleur par convection  sur les côtés intérieur et extérieur sont h₁ = 10 W/m²K et h₂ = 30 W/m²K, respectivement. A noter que ces coefficients de convection dépendent fortement notamment des conditions ambiantes et intérieures (vent, humidité, etc.).

Calculez le flux de chaleur (perte de chaleur) à travers ce mur.

Solution:

Comme cela a été écrit, de nombreux processus de transfert de chaleur impliquent des systèmes composites et impliquent même une combinaison de conduction et de convection. Avec ces systèmes composites, il est souvent pratique de travailler avec un coefficient de transfert de chaleur global, appelé  facteur U. Le facteur U est défini par une expression analogue à  la loi de refroidissement de Newton:

Le  coefficient de transfert de chaleur global  est lié à la  résistance thermique totale  et dépend de la géométrie du problème.

En supposant un transfert de chaleur unidimensionnel à travers la paroi plane et sans tenir compte du rayonnement, le  coefficient de transfert de chaleur global  peut être calculé comme suit:

Le coefficient de transfert thermique global est alors: U = 1 / (1/10 + 0,15/6,5 + 1/30) = 6,39 W/m²K

Le flux de chaleur peut alors être calculé simplement comme suit: q = 6,39 [W/m²K] x 30 [K] = 191,8 W/m²

La perte totale de chaleur à travers ce mur sera de: q_perte = q . A =191,8 [W/m²] x 30 [m²] = 5754,1 W

À propos du cuivre à pas électrolytique (ETP)

Le cuivre à pas dur électrolytique, UNS C11000, est du cuivre pur (avec un maximum de 0,0355% d’impuretés) raffiné par un procédé de raffinage électrolytique et c’est la qualité de cuivre la plus largement utilisée dans le monde. L’ETP a une conductivité minimale de 100 % IACS et doit être pure à 99,9 %. Il a 0,02% à 0,04% d’oxygène contenu (typique). Le câblage électrique est le marché le plus important pour l’industrie du cuivre. Cela comprend le câblage d’alimentation structurel, le câble de distribution d’alimentation, le fil d’appareil, le câble de communication, le fil et le câble automobile et le fil magnétique. Environ la moitié de tout le cuivre extrait est utilisé pour les conducteurs de fils et de câbles électriques. Le cuivre pur a la meilleure conductivité électrique et thermique de tous les métaux commerciaux. La conductivité du cuivre est de 97% celle de l’argent. En raison de son coût beaucoup plus faible et de sa plus grande abondance, le cuivre est traditionnellement le matériau standard utilisé pour les applications de transmission d’électricité.

Résumé

Nom	ETP
Phase à STP	solide
Densité	8890kg/m3
Résistance à la traction ultime	250 MPa
Limite d’élasticité	60-300 MPa
Module de Young	120 GPa
Dureté Brinell	70 BHN
Point de fusion	1085°C
Conductivité thermique	394 W/mK
Capacité thermique	380 J/g·K
Prix	10 $/kg

Densité d’ETP

Les densités typiques de diverses substances sont à la pression atmosphérique. La densité  est définie comme la masse par unité de volume. C’est une  propriété intensive, qui est définie mathématiquement comme la masse divisée par le volume: ρ = m/V

En d’autres termes, la densité (ρ) d’une substance est la masse totale (m) de cette substance divisée par le volume total (V) occupé par cette substance. L’unité SI standard est le kilogramme par mètre cube (kg/m³). L’unité anglaise standard est la masse de livres par pied cube (lbm/ft³).

La densité de l’ETP est de 8890 kg/m³.

Exemple: Densité

Calculer la hauteur d’un cube en ETP, qui pèse une tonne métrique.

Solution:

La densité est définie comme la masse par unité de volume. Il est mathématiquement défini comme la masse divisée par le volume: ρ = m/V

Comme le volume d’un cube est la troisième puissance de ses côtés (V = a³), la hauteur de ce cube peut être calculée:

La hauteur de ce cube est alors a = 0,483 m.

Propriétés mécaniques de l’ETP

Les matériaux sont fréquemment choisis pour diverses applications car ils présentent des combinaisons souhaitables de caractéristiques mécaniques. Pour les applications structurelles, les propriétés des matériaux sont cruciales et les ingénieurs doivent en tenir compte.

Résistance des alliages de cuivre

En mécanique des matériaux, la résistance d’un matériau est sa capacité à supporter une charge appliquée sans rupture ni déformation plastique. La résistance des matériaux considère essentiellement la relation entre les charges externes appliquées à un matériau et la déformation ou la modification des dimensions du matériau qui en résulte. La résistance d’un matériau est sa capacité à supporter cette charge appliquée sans défaillance ni déformation plastique.

Résistance à la traction ultime

La résistance à la traction ultime du cuivre à brai électrolytique (ETP) est d’environ 250 MPa.

La résistance à la traction ultime est le maximum sur la courbe technique de contrainte-déformation. Cela correspond à la contrainte maximale qui peut être soutenu par une structure en tension. La résistance à la traction ultime est souvent abrégée en « résistance à la traction » ou même en « l’ultime ». Si cette contrainte est appliquée et maintenue, une fracture en résultera. Souvent, cette valeur est nettement supérieure à la limite d’élasticité (jusqu’à 50 à 60 % de plus que le rendement pour certains types de métaux). Lorsqu’un matériau ductile atteint sa résistance ultime, il subit une striction où la section transversale se réduit localement. La courbe contrainte-déformation ne contient pas de contrainte supérieure à la résistance ultime. Même si les déformations peuvent continuer à augmenter, la contrainte diminue généralement après que la résistance ultime a été atteinte. C’est une propriété intensive; sa valeur ne dépend donc pas de la taille de l’éprouvette. Cependant, cela dépend d’autres facteurs, tels que la préparation de l’échantillon, température de l’environnement et du matériau d’essai. Les résistances ultimes à la traction varient de 50 MPa pour un aluminium jusqu’à 3000 MPa pour les aciers à très haute résistance.

Limite d’élasticité

La force d’épreuve du cuivre à brai résistant à l’électrolyse (ETP) est comprise entre 60 et 300 MPa.

La limite d’ élasticité est le point sur une courbe contrainte-déformation qui indique la limite du comportement élastique et le début du comportement plastique. Limite d’élasticité ou la limite d’élasticité est la propriété du matériau définie comme la contrainte à laquelle un matériau commence à se déformer plastiquement, tandis que la limite d’élasticité est le point où la déformation non linéaire (élastique + plastique) commence. Avant la limite d’élasticité, le matériau se déforme élastiquement et reprend sa forme d’origine lorsque la contrainte appliquée est supprimée. Une fois la limite d’élasticité dépassée, une partie de la déformation sera permanente et irréversible. Certains aciers et autres matériaux présentent un comportement appelé phénomène de limite d’élasticité. Les limites d’élasticité varient de 35 MPa pour un aluminium à faible résistance à plus de 1400 MPa pour les aciers à très haute résistance.

Module de Young

Le module de Young du cuivre à brai résistant à l’électrolyse (ETP) est d’environ 120 GPa.

Le module de Young est le module d’élasticité pour les contraintes de traction et de compression dans le régime d’élasticité linéaire d’une déformation uniaxiale et est généralement évalué par des essais de traction. Jusqu’à une contrainte limite, une caisse pourra retrouver ses dimensions au retrait de la charge. Les contraintes appliquées font que les atomes d’un cristal se déplacent de leur position d’équilibre. Tous les atomes sont déplacés de la même quantité et conservent toujours leur géométrie relative. Lorsque les contraintes sont supprimées, tous les atomes reviennent à leur position d’origine et aucune déformation permanente ne se produit. Selon la loi de Hooke, la contrainte est proportionnelle à la déformation (dans la région élastique), et la pente est le module de Young. Le module de Young est égal à la contrainte longitudinale divisée par la déformation.

Dureté du cuivre à pas électrolytique (ETP)

La dureté Vickers du cuivre à brai électrolytique (ETP) dépend fortement de l’état du matériau, mais elle se situe entre 50 et 150 HV.

Le test de dureté Rockwell est l’un des tests de dureté par indentation les plus courants, qui a été développé pour les tests de dureté. Contrairement au test Brinell, le testeur Rockwell mesure la profondeur de pénétration d’un pénétrateur sous une charge importante (charge majeure) par rapport à la pénétration faite par une précharge (charge mineure). La charge mineure établit la position zéro. La charge majeure est appliquée, puis retirée tout en maintenant la charge mineure. La différence entre la profondeur de pénétration avant et après l’application de la charge principale est utilisée pour calculer le nombre de dureté Rockwell. C’est-à-dire que la profondeur de pénétration et la dureté sont inversement proportionnelles. Le principal avantage de la dureté Rockwell est sa capacité à afficher directement les valeurs de dureté. Le résultat est un nombre sans dimension noté HRA, HRB, HRC, etc., où la dernière lettre est l’échelle Rockwell respective.

Le test Rockwell C est réalisé avec un pénétrateur Brale (cône diamant 120°) et une charge majeure de 150kg.

Exemple: Force

Supposons une tige en plastique, qui est faite d’EPT. Cette tige en plastique a une section transversale de 1 cm². Calculez la force de traction nécessaire pour atteindre la résistance ultime à la traction de ce matériau, soit: UTS = 250 MPa.

Solution:

La contrainte (σ) peut être assimilée à la charge par unité de surface ou à la force (F) appliquée par section transversale (A) perpendiculaire à la force comme suit:

par conséquent, la force de traction nécessaire pour atteindre la résistance à la traction ultime est :

F = UTS x A = 250 x 10⁶ x 0,0001 = 25 000 N

Propriétés thermiques de l’ETP

Les propriétés thermiques des matériaux font référence à la réponse des matériaux aux changements de thermodynamics/thermodynamic-properties/what-is-temperature-physics/ »>température et à l’application de chaleur. Lorsqu’un solide absorbe de thermodynamics/what-is-energy-physics/ »>l’énergie sous forme de chaleur, sa température augmente et ses dimensions augmentent. Mais différents matériaux réagissent différemment à l’application de chaleur.

La capacité calorifique, la dilatation thermique et la conductivité thermique sont des propriétés souvent critiques dans l’utilisation pratique des solides.

Point de fusion de l’ETP

Le point de fusion du cuivre à brai électrolytique (ETP) est d’environ 1085°C.

En général, la fusion est un changement de phase d’une substance de la phase solide à la phase liquide. Le point de fusion d’une substance est la température à laquelle ce changement de phase se produit. Le point de fusion définit également une condition dans laquelle le solide et le liquide peuvent exister en équilibre.

Conductivité thermique de l’EPT

La conductivité thermique du cuivre à brai électrolytique (ETP) est de 394 W/(mK).

Les caractéristiques de transfert de chaleur d’un matériau solide sont mesurées par une propriété appelée la  conductivité thermique, k (ou λ), mesurée en  W/mK. C’est une mesure de la capacité d’une substance à transférer de la chaleur à travers un matériau par  conduction. Notez que la loi de Fourier s’applique à toute matière, quel que soit son état (solide, liquide ou gazeux), par conséquent, elle est également définie pour les liquides et les gaz.

La conductivité thermique de la plupart des liquides et des solides varie avec la température. Pour les vapeurs, cela dépend aussi de la pression. En général:

La plupart des matériaux sont presque homogènes, nous pouvons donc généralement écrire  k = k (T). Des définitions similaires sont associées aux conductivités thermiques dans les directions y et z (ky, kz), mais pour un matériau isotrope, la conductivité thermique est indépendante de la direction de transfert, kx = ky = kz = k.

Exemple: Calcul du transfert de chaleur

La conductivité thermique est définie comme la quantité de chaleur (en watts) transférée à travers une surface carrée de matériau d’une épaisseur donnée (en mètres) en raison d’une différence de température. Plus la conductivité thermique du matériau est faible, plus la capacité du matériau à résister au transfert de chaleur est grande.

Calculer le taux de  flux de chaleur à  travers un mur de 3 mx 10 m de surface (A = 30 m²). Le mur a une épaisseur de 15 cm (L₁) et est en EPT avec une conductivité thermique  de k₁ = 394 W/mK (mauvais isolant thermique). Supposons que les températures intérieure et extérieure  sont de 22°C et -8°C, et que les  coefficients de transfert de chaleur par convection  sur les côtés intérieur et extérieur sont h₂ = 10 W/m²K et h₂ = 30 W/m²K, respectivement. A noter que ces coefficients de convection dépendent fortement notamment des conditions ambiantes et intérieures (vent, humidité, etc.).

Calculez le flux de chaleur (perte de chaleur) à travers ce mur.

Solution:

Comme cela a été écrit, de nombreux processus de transfert de chaleur impliquent des systèmes composites et impliquent même une combinaison de conduction et de convection. Avec ces systèmes composites, il est souvent pratique de travailler avec un coefficient de transfert de chaleur global, appelé facteur U. Le facteur U est défini par une expression analogue à la loi de refroidissement de Newton:

Le coefficient de transfert de chaleur global est lié à la résistance thermique totale et dépend de la géométrie du problème.

En supposant un transfert de chaleur unidimensionnel à travers la paroi plane et sans tenir compte du rayonnement, le coefficient de transfert de chaleur global peut être calculé comme suit:

Le coefficient de transfert thermique global est alors: U = 1 / (1/10 + 0,15/394 + 1/30) = 7,48 W/m²K

Le flux de chaleur peut alors être calculé simplement comme suit: q = 7,48 [W/m²K] x 30 [K] = 224,36 W/m²

La perte totale de chaleur à travers ce mur sera de: q_perte = q . A = 224,36 [W/m²] x 30 [m²] = 6730,78 W

À propos du cupronickel

Les cupronickels sont des alliages cuivre-nickel qui contiennent généralement de 60 à 90 % de cuivre et de nickel comme élément d’alliage principal. Les deux alliages principaux sont le 90/10 et le 70/30. D’autres éléments de renforcement, tels que le manganèse et le fer, peuvent également être contenus. Les cupronickels ont une excellente résistance à la corrosion causée par l’eau de mer. Malgré sa forte teneur en cuivre, le cupronickel est de couleur argentée. L’ajout de nickel au cuivre améliore également la résistance et la résistance à la corrosion, mais une bonne ductilité est conservée.

Résumé

Nom	Cupronickel
Phase à STP	solide
Densité	8940kg/m3
Résistance à la traction ultime	275 MPa
Limite d’élasticité	105 MPa
Module de Young	135 GPa
Dureté Brinell	100 BHN
Point de fusion	1100°C
Conductivité thermique	40W/mK
Capacité thermique	400 J/g·K
Prix	8 $/kg

Densité de Cupronickel

Les densités typiques de diverses substances sont à la pression atmosphérique. La densité  est définie comme la masse par unité de volume. C’est une propriété intensive, qui est définie mathématiquement comme la masse divisée par le volume: ρ = m/V

En d’autres termes, la densité (ρ) d’une substance est la masse totale (m) de cette substance divisée par le volume total (V) occupé par cette substance. L’unité SI standard est le kilogramme par mètre cube (kg/m³). L’unité anglaise standard est la masse de livres par pied cube (lbm/ft³).

La densité du cupronickel est de 8940 kg/m³.

Exemple: Densité

Calculez la hauteur d’un cube en cupronickel, qui pèse une tonne métrique.

Solution:

La densité est définie comme la  masse par unité de volume. Il est mathématiquement défini comme la masse divisée par le volume: ρ = m/V

Comme le volume d’un cube est la troisième puissance de ses côtés (V = a³), la hauteur de ce cube peut être calculée:

La hauteur de ce cube est alors a = 0,482 m.

Propriétés mécaniques du cupronickel

Les matériaux sont fréquemment choisis pour diverses applications car ils présentent des combinaisons souhaitables de caractéristiques mécaniques. Pour les applications structurelles, les propriétés des matériaux sont cruciales et les ingénieurs doivent en tenir compte.

Force du cupronickel

En mécanique des matériaux, la résistance d’un matériau est sa capacité à supporter une charge appliquée sans rupture ni déformation plastique. La résistance des matériaux considère essentiellement la relation entre les charges externes appliquées à un matériau et la déformation ou la modification des dimensions du matériau qui en résulte. La résistance d’un matériau est sa capacité à supporter cette charge appliquée sans défaillance ni déformation plastique.

Résistance à la traction ultime

La résistance à la traction ultime du Cupronickel – UNS C70600 est d’environ 275 MPa.

La résistance à la traction ultime est le maximum sur la courbe technique de contrainte-déformation. Cela correspond à la contrainte maximalequi peut être soutenu par une structure en tension. La résistance à la traction ultime est souvent abrégée en « résistance à la traction » ou même en « l’ultime ». Si cette contrainte est appliquée et maintenue, une fracture en résultera. Souvent, cette valeur est nettement supérieure à la limite d’élasticité (jusqu’à 50 à 60 % de plus que le rendement pour certains types de métaux). Lorsqu’un matériau ductile atteint sa résistance ultime, il subit une striction où la section transversale se réduit localement. La courbe contrainte-déformation ne contient pas de contrainte supérieure à la résistance ultime. Même si les déformations peuvent continuer à augmenter, la contrainte diminue généralement après que la résistance ultime a été atteinte. C’est une propriété intensive; sa valeur ne dépend donc pas de la taille de l’éprouvette. Cependant, cela dépend d’autres facteurs, tels que la préparation de l’échantillon, température de l’environnement et du matériau d’essai. Les résistances ultimes à la traction varient de 50 MPa pour un aluminium jusqu’à 3000 MPa pour les aciers à très haute résistance.

Limite d’élasticité

La limite d’élasticité du Cupronickel – UNS C70600 est d’environ 105 MPa.

La limite d’ élasticité est le point sur une courbe contrainte-déformation qui indique la limite du comportement élastique et le début du comportement plastique. Limite d’élasticité ou la limite d’élasticité est la propriété du matériau définie comme la contrainte à laquelle un matériau commence à se déformer plastiquement, tandis que la limite d’élasticité est le point où la déformation non linéaire (élastique + plastique) commence. Avant la limite d’élasticité, le matériau se déforme élastiquement et reprend sa forme d’origine lorsque la contrainte appliquée est supprimée. Une fois la limite d’élasticité dépassée, une partie de la déformation sera permanente et irréversible. Certains aciers et autres matériaux présentent un comportement appelé phénomène de limite d’élasticité. Les limites d’élasticité varient de 35 MPa pour un aluminium à faible résistance à plus de 1400 MPa pour les aciers à très haute résistance.

Module de Young

Le module de Young du Cupronickel – UNS C70600 est d’environ 135 GPa.

Le module de Young est le module d’élasticité pour les contraintes de traction et de compression dans le régime d’élasticité linéaire d’une déformation uniaxiale et est généralement évalué par des essais de traction. Jusqu’à une contrainte limite, une caisse pourra retrouver ses dimensions au retrait de la charge. Les contraintes appliquées font que les atomes d’un cristal se déplacent de leur position d’équilibre. Tous les atomes sont déplacés de la même quantité et conservent toujours leur géométrie relative. Lorsque les contraintes sont supprimées, tous les atomes reviennent à leur position d’origine et aucune déformation permanente ne se produit. Selon la loi de Hooke, la contrainte est proportionnelle à la déformation (dans la région élastique), et la pente est le module de Young. Le module de Young est égal à la contrainte longitudinale divisée par la déformation.

Dureté du Cupronickel

La dureté Brinell du Cupronickel – UNS C70600 est d’environ HB 100.

Le test de dureté Rockwell est l’un des tests de dureté par indentation les plus courants, qui a été développé pour les tests de dureté. Contrairement au test Brinell, le testeur Rockwell mesure la profondeur de pénétration d’un pénétrateur sous une charge importante (charge majeure) par rapport à la pénétration faite par une précharge (charge mineure). La charge mineure établit la position zéro. La charge majeure est appliquée, puis retirée tout en maintenant la charge mineure. La différence entre la profondeur de pénétration avant et après l’application de la charge principale est utilisée pour calculer le nombre de dureté Rockwell. C’est-à-dire que la profondeur de pénétration et la dureté sont inversement proportionnelles. Le principal avantage de la dureté Rockwell est sa capacité à  afficher directement les valeurs de dureté. Le résultat est un nombre sans dimension noté HRA, HRB, HRC, etc., où la dernière lettre est l’échelle Rockwell respective.

Le test Rockwell C est réalisé avec un pénétrateur Brale (cône diamant 120°) et une charge majeure de 150kg.

Exemple: Force

Supposons une tige en plastique, qui est faite de Cupronickel. Cette tige en plastique a une section transversale de 1 cm². Calculez la force de traction nécessaire pour atteindre la résistance ultime à la traction de ce matériau, soit: UTS = 275 MPa.

Solution:

La contrainte (σ) peut être assimilée à la charge par unité de surface ou à la force (F) appliquée par section transversale (A) perpendiculaire à la force comme suit:

par conséquent, la force de traction nécessaire pour atteindre la résistance à la traction ultime est:

F = UTS x A = 275 x 10⁶ x 0,0001 = 27 500 N

Propriétés thermiques du cupronickel

Les propriétés thermiques  des matériaux font référence à la réponse des matériaux aux changements de leur  thermodynamics/thermodynamic-properties/what-is-temperature-physics/ »>température et à l’application de chaleur. Lorsqu’un solide absorbe de thermodynamics/what-is-energy-physics/ »>l’énergie sous forme de chaleur, sa température augmente et ses dimensions augmentent. Mais différents matériaux réagissent différemment à l’application de chaleur.

La capacité calorifique, la dilatation thermique et la conductivité thermique sont des propriétés qui sont souvent critiques dans l’utilisation pratique des solides.

Point de fusion du cupronickel

Le point de fusion du Cupronickel – UNS C70600 est d’environ 1100°C.

En général, la fusion est un changement de phase  d’une substance de la phase solide à la phase liquide. Le point de fusion d’une substance est la température à laquelle ce changement de phase se produit. Le point de fusion définit également une condition dans laquelle le solide et le liquide peuvent exister en équilibre.

Conductivité thermique du cupronickel

La conductivité thermique du Cupronickel – UNS C70600 est de 40 W/(mK).

Les caractéristiques de transfert de chaleur d’un matériau solide sont mesurées par une propriété appelée la conductivité thermique, k (ou λ), mesurée en  W/mK. C’est une mesure de la capacité d’une substance à transférer de la chaleur à travers un matériau par  conduction. Notez que la loi de Fourier s’applique à toute matière, quel que soit son état (solide, liquide ou gazeux), par conséquent, elle est également définie pour les liquides et les gaz.

La conductivité thermique de la plupart des liquides et des solides varie avec la température. Pour les vapeurs, cela dépend aussi de la pression. En général:

La plupart des matériaux sont presque homogènes, nous pouvons donc généralement écrire  k = k (T). Des définitions similaires sont associées aux conductivités thermiques dans les directions y et z (ky, kz), mais pour un matériau isotrope, la conductivité thermique est indépendante de la direction de transfert, kx = ky = kz = k.

Exemple: Calcul du transfert de chaleur

La conductivité thermique est définie comme la quantité de chaleur (en watts) transférée à travers une surface carrée de matériau d’une épaisseur donnée (en mètres) en raison d’une différence de température. Plus la conductivité thermique du matériau est faible, plus la capacité du matériau à résister au transfert de chaleur est grande.

Calculer le taux de flux de chaleur à travers un mur de 3 mx 10 m de surface (A = 30 m²). Le mur a une épaisseur de 15 cm (L₁) et est en Cupronickel avec une conductivité thermique  de k₁ = 40 W/mK (mauvais isolant thermique). Supposons que les températures intérieure et extérieure  sont de 22°C et -8°C, et que les  coefficients de transfert de chaleur par convection  sur les côtés intérieur et extérieur sont h₁ = 10 W/m²K et h₂ = 30 W/m²K, respectivement. A noter que ces coefficients de convection dépendent fortement notamment des conditions ambiantes et intérieures (vent, humidité, etc.).

Calculez le flux de chaleur (perte de chaleur) à travers ce mur.

Solution:

Comme cela a été écrit, de nombreux processus de transfert de chaleur impliquent des systèmes composites et impliquent même une combinaison de conduction et de convection. Avec ces systèmes composites, il est souvent pratique de travailler avec un coefficient de transfert de chaleur global, appelé  facteur U. Le facteur U est défini par une expression analogue à la loi de refroidissement de Newton:

Le coefficient de transfert de chaleur global est lié à la résistance thermique totale et dépend de la géométrie du problème.

En supposant un transfert de chaleur unidimensionnel à travers la paroi plane et sans tenir compte du rayonnement, le coefficient de transfert de chaleur global peut être calculé comme suit:

Le coefficient de transfert thermique global est alors: U = 1 / (1/10 + 0,15/40 + 1/30) = 7,29 W/m²K

Le flux de chaleur peut alors être calculé simplement comme suit: q = 7,29 [W/m²K] x 30 [K] = 218,85 W/m²

La perte totale de chaleur à travers ce mur sera de: q_perte = q . A = 218,85 [W/m²] x 30 [m²] = 6565,35 W

À propos de Zamac

Zamac est une famille d’alliages avec un métal de base de zinc et des éléments d’alliage d’aluminium, de magnésium et de cuivre. Les alliages de zinc avec de petites quantités de cuivre, d’aluminium et de magnésium sont utiles dans le moulage sous pression ainsi que dans le moulage par centrifugation, en particulier dans les industries de l’automobile, de l’électricité et de la quincaillerie. Les alliages de zinc ont des points de fusion bas, nécessitent un apport de chaleur relativement faible, ne nécessitent pas de fondant ou d’atmosphères protectrices. En raison de leur grande fluidité, les alliages de zinc peuvent être coulés dans des parois beaucoup plus minces que les autres alliages de moulage sous pression, et ils peuvent être coulés sous pression avec des tolérances dimensionnelles plus strictes. Ces alliages de zinc sont commercialisés sous le nom de Zamak. Le nom zamak est un acronyme des noms allemands des métaux dont sont composés les alliages: Zink (zinc), Aluminium, Magnésium et Kupfer (cuivre).

Résumé

Nom	Zamac 3
Phase à STP	solide
Densité	6600kg/m3
Résistance à la traction ultime	268 MPa
Limite d’élasticité	208 MPa
Module de Young	96 GPa
Dureté Brinell	82 BHN
Point de fusion	385 °C
Conductivité thermique	113 W/mK
Capacité thermique	420 J/g·K
Prix	3 $/kg

Densité de Zamak 3

Les densités typiques de diverses substances sont à la pression atmosphérique. La densité  est définie comme la masse par unité de volume. C’est une propriété intensive, qui est définie mathématiquement comme la masse divisée par le volume: ρ = m/V

En d’autres termes, la densité (ρ) d’une substance est la masse totale (m) de cette substance divisée par le volume total (V) occupé par cette substance. L’unité SI standard est le kilogramme par mètre cube (kg/m³). L’unité anglaise standard est la masse de livres par pied cube (lbm/ft³).

La densité du Zamak 3 est de 6600 kg/m³.

Exemple: Densité

Calculer la hauteur d’un cube en Zamak 3, qui pèse une tonne métrique.

Solution:

La densité est définie comme la masse par unité de volume. Il est mathématiquement défini comme la masse divisée par le volume: ρ = m/V

Comme le volume d’un cube est la troisième puissance de ses côtés (V = a³), la hauteur de ce cube peut être calculée:

La hauteur de ce cube est alors a = 0,533 m.

Propriétés mécaniques du Zamak 3

Les matériaux sont fréquemment choisis pour diverses applications car ils présentent des combinaisons souhaitables de caractéristiques mécaniques. Pour les applications structurelles, les propriétés des matériaux sont cruciales et les ingénieurs doivent en tenir compte.

Résistance des alliages de zinc – Zamak 3

En mécanique des matériaux, la résistance d’un matériau est sa capacité à supporter une charge appliquée sans rupture ni déformation plastique. La résistance des matériaux considère essentiellement la relation entre les charges externes appliquées à un matériau et la déformation ou la modification des dimensions du matériau qui en résulte. La résistance d’un matériau est sa capacité à supporter cette charge appliquée sans défaillance ni déformation plastique.

Résistance à la traction ultime

La résistance à la traction ultime de l’alliage de zinc – Zamak 3 est d’environ 268 MPa.

La résistance à la traction ultime est le maximum sur la courbe technique de contrainte-déformation. Cela correspond à la contrainte maximalequi peut être soutenu par une structure en tension. La résistance à la traction ultime est souvent abrégée en « résistance à la traction » ou même en « l’ultime ». Si cette contrainte est appliquée et maintenue, une fracture en résultera. Souvent, cette valeur est nettement supérieure à la limite d’élasticité (jusqu’à 50 à 60 % de plus que le rendement pour certains types de métaux). Lorsqu’un matériau ductile atteint sa résistance ultime, il subit une striction où la section transversale se réduit localement. La courbe contrainte-déformation ne contient pas de contrainte supérieure à la résistance ultime. Même si les déformations peuvent continuer à augmenter, la contrainte diminue généralement après que la résistance ultime a été atteinte. C’est une propriété intensive; sa valeur ne dépend donc pas de la taille de l’éprouvette. Cependant, cela dépend d’autres facteurs, tels que la préparation de l’échantillon,température de l’environnement et du matériau d’essai. Les résistances ultimes à la traction varient de 50 MPa pour un aluminium jusqu’à 3000 MPa pour les aciers à très haute résistance.

Limite d’élasticité

La limite d’élasticité de l’alliage de zinc  – Zamak 3 est d’environ 208 MPa.

La limite d’ élasticité  est le point sur une  courbe contrainte-déformation qui indique la limite du comportement élastique et le début du comportement plastique. Limite d’élasticité ou la limite d’élasticité est la propriété du matériau définie comme la contrainte à laquelle un matériau commence à se déformer plastiquement, tandis que la limite d’élasticité est le point où la déformation non linéaire (élastique + plastique) commence. Avant la limite d’élasticité, le matériau se déforme élastiquement et reprend sa forme d’origine lorsque la contrainte appliquée est supprimée. Une fois la limite d’élasticité dépassée, une partie de la déformation sera permanente et irréversible. Certains aciers et autres matériaux présentent un comportement appelé phénomène de limite d’élasticité. Les limites d’élasticité varient de 35 MPa pour un aluminium à faible résistance à plus de 1400 MPa pour les aciers à très haute résistance.

Module de Young

Le module de Young de l’ alliage de zinc  – Zamak 3 est d’environ 96 GPa.

Le module de Young est le module d’élasticité pour les contraintes de traction et de compression dans le régime d’élasticité linéaire d’une déformation uniaxiale et est généralement évalué par des essais de traction. Jusqu’à une contrainte limite, une caisse pourra retrouver ses dimensions au retrait de la charge. Les contraintes appliquées font que les atomes d’un cristal se déplacent de leur position d’équilibre. Tous les atomes sont déplacés de la même quantité et conservent toujours leur géométrie relative. Lorsque les contraintes sont supprimées, tous les atomes reviennent à leur position d’origine et aucune déformation permanente ne se produit. Selon la loi de Hooke, la contrainte est proportionnelle à la déformation (dans la région élastique), et la pente est le module de Young. Le module de Young est égal à la contrainte longitudinale divisée par la déformation.

Dureté des alliages de zinc – Zamak 3

La dureté Brinell de l’alliage de zinc – Zamak 3 est d’environ 82 HB.

Le test de dureté Rockwell est l’un des tests de dureté par indentation les plus courants, qui a été développé pour les tests de dureté. Contrairement au test Brinell, le testeur Rockwell mesure la profondeur de pénétration d’un pénétrateur sous une charge importante (charge majeure) par rapport à la pénétration faite par une précharge (charge mineure). La charge mineure établit la position zéro. La charge majeure est appliquée, puis retirée tout en maintenant la charge mineure. La différence entre la profondeur de pénétration avant et après l’application de la charge principale est utilisée pour calculer le  nombre de dureté Rockwell. C’est-à-dire que la profondeur de pénétration et la dureté sont inversement proportionnelles. Le principal avantage de la dureté Rockwell est sa capacité à afficher directement les valeurs de dureté. Le résultat est un nombre sans dimension noté HRA, HRB, HRC, etc., où la dernière lettre est l’échelle Rockwell respective.

Le test Rockwell C est réalisé avec un pénétrateur Brale (cône diamant 120°) et une charge majeure de 150kg.

Exemple: Force

Supposons une tige en plastique faite de Zamak 3. Cette tige en plastique a une section transversale de 1 cm². Calculez la force de traction nécessaire pour atteindre la résistance ultime à la traction de ce matériau, soit: UTS = 268 MPa.

Solution:

La contrainte (σ)  peut être assimilée à la charge par unité de surface ou à la force (F) appliquée par section transversale (A) perpendiculaire à la force comme suit:

par conséquent, la force de traction nécessaire pour atteindre la résistance à la traction ultime est:

F = UTS x A = 268 x 10⁶ x 0,0001 = 26 800 N

Propriétés thermiques des alliages de zinc – Zamak 3

Les propriétés thermiques  des matériaux font référence à la réponse des matériaux aux changements de thermodynamics/thermodynamic-properties/what-is-temperature-physics/ »>température et à l’application de chaleur. Lorsqu’un solide absorbe de thermodynamics/what-is-energy-physics/ »>l’énergie sous forme de chaleur, sa température augmente et ses dimensions augmentent. Mais différents matériaux réagissent différemment à l’application de chaleur.

La capacité calorifique , la dilatation thermique et la conductivité thermique sont des propriétés souvent critiques dans l’utilisation pratique des solides.

Point de fusion des alliages de zinc doux – Zamak 3

Le point de fusion de l’alliage de zinc  – Zamak 3 est d’environ 385°C.

En général, la fusion est un changement de phase d’une substance de la phase solide à la phase liquide. Le point de fusion  d’une substance est la température à laquelle ce changement de phase se produit. Le point de fusion  définit également une condition dans laquelle le solide et le liquide peuvent exister en équilibre.

Conductivité thermique des alliages de zinc – Zamak 3

La conductivité thermique de l’ alliage de zinc  – Zamak 3 est de 113 W/(mK).

Les caractéristiques de transfert de chaleur d’un matériau solide sont mesurées par une propriété appelée la  conductivité thermique, k (ou λ), mesurée en W/mK. C’est une mesure de la capacité d’une substance à transférer de la chaleur à travers un matériau par  conduction. Notez que la loi de Fourier s’applique à toute matière, quel que soit son état (solide, liquide ou gazeux), par conséquent, elle est également définie pour les liquides et les gaz.

La  conductivité thermique  de la plupart des liquides et des solides varie avec la température. Pour les vapeurs, cela dépend aussi de la pression. En général:

La plupart des matériaux sont presque homogènes, nous pouvons donc généralement écrire  k = k (T). Des définitions similaires sont associées aux conductivités thermiques dans les directions y et z (ky, kz), mais pour un matériau isotrope, la conductivité thermique est indépendante de la direction de transfert, kx = ky = kz = k.

Exemple: Calcul du transfert de chaleur

La conductivité thermique est définie comme la quantité de chaleur (en watts) transférée à travers une surface carrée de matériau d’une épaisseur donnée (en mètres) en raison d’une différence de température. Plus la conductivité thermique du matériau est faible, plus la capacité du matériau à résister au transfert de chaleur est grande.

Calculer le taux de  flux de chaleur à  travers un mur de 3 mx 10 m de surface (A = 30 m²). Le mur a une épaisseur de 15 cm (L₁) et il est fait de Zamak 3 avec une conductivité thermique  de k₁ = 113 W/mK (mauvais isolant thermique). Supposons que les températures intérieure et extérieure  sont de 22°C et -8°C, et que les  coefficients de transfert de chaleur par convection  sur les côtés intérieur et extérieur sont h₁ = 10 W/m²K et h₂ = 30 W/m²K, respectivement. A noter que ces coefficients de convection dépendent fortement notamment des conditions ambiantes et intérieures (vent, humidité, etc.).

Calculez le flux de chaleur (perte de chaleur) à travers ce mur.

Solution:

Comme cela a été écrit, de nombreux processus de transfert de chaleur impliquent des systèmes composites et impliquent même une combinaison de conduction et de convection. Avec ces systèmes composites, il est souvent pratique de travailler avec un coefficient de transfert de chaleur global, appelé  facteur U. Le facteur U est défini par une expression analogue à  la loi de refroidissement de Newton:

Le  coefficient de transfert de chaleur global est lié à la résistance thermique totale et dépend de la géométrie du problème.

En supposant un transfert de chaleur unidimensionnel à travers la paroi plane et sans tenir compte du rayonnement, le  coefficient de transfert de chaleur global peut être calculé comme suit:

Le coefficient de transfert thermique global  est alors: U = 1 / (1/10 + 0,15/113 + 1/30) = 7,43 W/m²K

Le flux de chaleur peut alors être calculé simplement comme suit: q = 7,43 [W/m²K] x 30 [K] = 222,78 W/m²

La perte totale de chaleur à travers ce mur sera de: q_perte = q . A = 222,78 [W/m²] x 30 [m²] = 6683,46 W

À propos du titane pur

Le titane est un métal de transition brillant avec une couleur argentée, une faible densité et une résistance élevée. Le titane est résistant à la corrosion dans l’eau de mer, l’eau régale et le chlore. Dans les centrales électriques, le titane peut être utilisé dans les condenseurs de surface. Le métal est extrait de ses principaux minerais par les procédés Kroll et Hunter. Le procédé de Kroll impliquait la réduction du tétrachlorure de titane (TiCl4), d’abord avec du sodium et du calcium, puis avec du magnésium, sous une atmosphère de gaz inerte. Le titane pur est plus résistant que les aciers ordinaires à faible teneur en carbone, mais 45 % plus léger. Il est également deux fois plus résistant que les alliages d’aluminium faibles, mais seulement 60 % plus lourd. Les deux propriétés les plus utiles du métal sontrésistance à la corrosion et rapport résistance/densité, le plus élevé de tous les éléments métalliques. La résistance à la corrosion des alliages de titane à des températures normales est exceptionnellement élevée. La résistance à la corrosion du titane repose sur la formation d’une couche d’oxyde stable et protectrice. Bien que le titane « commercialement pur » ait des propriétés mécaniques acceptables et ait été utilisé pour les implants orthopédiques et dentaires, pour la plupart des applications, le titane est allié avec de petites quantités d’aluminium et de vanadium, généralement 6% et 4% respectivement, en poids. Ce mélange a une solubilité solide qui varie considérablement avec la température, ce qui lui permet de subir un renforcement par précipitation.

Les alliages de titane sont des métaux qui contiennent un mélange de titane et d’autres éléments chimiques. Ces alliages ont une résistance à la traction et une ténacité très élevées (même à des températures extrêmes). Ils sont légers, ont une résistance à la corrosion extraordinaire et la capacité de résister à des températures extrêmes.

Le titane de grade 2 commercialement pur est très similaire au grade 1, mais il a une résistance plus élevée que le grade 1 et d’excellentes propriétés de formage à froid. Il offre d’excellentes propriétés de soudage et une excellente résistance à l’oxydation et à la corrosion. Cette qualité de titane est la qualité la plus courante de l’industrie du titane commercialement pur.

Résumé

Nom	Titane pur
Phase à STP	solide
Densité	4510kg/m3
Résistance à la traction ultime	293 MPa
Limite d’élasticité	380 MPa
Module de Young	116 GPa
Dureté Brinell	150 BHN
Point de fusion	1941°C
Conductivité thermique	22W/mK
Capacité thermique	520 J/g·K
Prix	61 $/kg

Densité du titane pur

Les densités typiques de diverses substances sont à la pression atmosphérique. La densité est définie comme la masse par unité de volume. C’est une  propriété intensive, qui est définie mathématiquement comme la masse divisée par le volume: ρ = m/V

En d’autres termes, la densité (ρ) d’une substance est la masse totale (m) de cette substance divisée par le volume total (V) occupé par cette substance. L’unité SI standard est le kilogramme par mètre cube (kg/m³). L’unité anglaise standard est la masse de livres par pied cube (lbm/ft³).

La densité du titane pur est de 4510 kg/m³.

Exemple: Densité

Calculez la hauteur d’un cube en titane pur, qui pèse une tonne métrique.

Solution:

La densité  est définie comme la  masse par unité de volume. Il est mathématiquement défini comme la masse divisée par le volume: ρ = m/V

Comme le volume d’un cube est la troisième puissance de ses côtés (V = a³), la hauteur de ce cube peut être calculée:

La hauteur de ce cube est alors a = 0,605 m.

Propriétés mécaniques du titane pur

Force du titane pur

En mécanique des matériaux, la résistance d’un matériau est sa capacité à supporter une charge appliquée sans rupture ni déformation plastique. La résistance des matériaux considère essentiellement la relation entre les charges externes appliquées à un matériau et la déformation ou la modification des dimensions du matériau qui en résulte. La résistance d’un matériau est sa capacité à supporter cette charge appliquée sans défaillance ni déformation plastique.

Résistance à la traction ultime

La résistance à la traction ultime du titane pur commercial est d’environ 293 MPa.

La résistance à la traction ultime est le maximum sur la courbe technique de contrainte-déformation. Cela correspond à la contrainte maximale qui peut être soutenu par une structure en tension. La résistance à la traction ultime est souvent abrégée en « résistance à la traction » ou même en « l’ultime ». Si cette contrainte est appliquée et maintenue, une fracture en résultera. Souvent, cette valeur est nettement supérieure à la limite d’élasticité (jusqu’à 50 à 60 % de plus que le rendement pour certains types de métaux). Lorsqu’un matériau ductile atteint sa résistance ultime, il subit une striction où la section transversale se réduit localement. La courbe contrainte-déformation ne contient pas de contrainte supérieure à la résistance ultime. Même si les déformations peuvent continuer à augmenter, la contrainte diminue généralement après que la résistance ultime a été atteinte. C’est une propriété intensive; sa valeur ne dépend donc pas de la taille de l’éprouvette. Cependant, cela dépend d’autres facteurs, tels que la préparation de l’échantillon, température de l’environnement et du matériau d’essai. Les résistances ultimes à la traction varient de 50 MPa pour un aluminium jusqu’à 3000 MPa pour les aciers à très haute résistance.

Limite d’élasticité

La limite d’élasticité du titane pur commercial est d’environ 380 MPa.

La limite d’ élasticité est le point sur une courbe contrainte-déformation qui indique la limite du comportement élastique et le début du comportement plastique. Limite d’élasticité ou la limite d’élasticité est la propriété du matériau définie comme la contrainte à laquelle un matériau commence à se déformer plastiquement, tandis que la limite d’élasticité est le point où la déformation non linéaire (élastique + plastique) commence. Avant la limite d’élasticité, le matériau se déforme élastiquement et reprend sa forme d’origine lorsque la contrainte appliquée est supprimée. Une fois la limite d’élasticité dépassée, une partie de la déformation sera permanente et irréversible. Certains aciers et autres matériaux présentent un comportement appelé phénomène de limite d’élasticité. Les limites d’élasticité varient de 35 MPa pour un aluminium à faible résistance à plus de 1400 MPa pour les aciers à très haute résistance.

Module de Young

Le module de Young du titane pur commercialisé est d’environ 116 GPa.

Le module de Young est le module d’élasticité pour les contraintes de traction et de compression dans le régime d’élasticité linéaire d’une déformation uniaxiale et est généralement évalué par des essais de traction. Jusqu’à une contrainte limite, une caisse pourra retrouver ses dimensions au retrait de la charge. Les contraintes appliquées font que les atomes d’un cristal se déplacent de leur position d’équilibre. Tous les atomes sont déplacés de la même quantité et conservent toujours leur géométrie relative. Lorsque les contraintes sont supprimées, tous les atomes reviennent à leur position d’origine et aucune déformation permanente ne se produit. Selon la loi de Hooke, la contrainte est proportionnelle à la déformation (dans la région élastique), et la pente est le module de Young. Le module de Young est égal à la contrainte longitudinale divisée par la déformation.

Dureté du Titane Grade 2

La dureté Rockwell du titane pur commercial – Grade 2 est d’environ 150 HRB.

Le test de dureté Rockwell est l’un des tests de dureté par indentation les plus courants, qui a été développé pour les tests de dureté. Contrairement au test Brinell, le testeur Rockwell mesure la profondeur de pénétration d’un pénétrateur sous une charge importante (charge majeure) par rapport à la pénétration faite par une précharge (charge mineure). La charge mineure établit la position zéro. La charge majeure est appliquée, puis retirée tout en maintenant la charge mineure. La différence entre la profondeur de pénétration avant et après l’application de la charge principale est utilisée pour calculer le nombre de dureté Rockwell. C’est-à-dire que la profondeur de pénétration et la dureté sont inversement proportionnelles. Le principal avantage de la dureté Rockwell est sa capacité à afficher directement les valeurs de dureté. Le résultat est un nombre sans dimension noté HRA, HRB, HRC, etc., où la dernière lettre est l’échelle Rockwell respective.

Le test Rockwell C est réalisé avec un pénétrateur Brale ( cône diamant 120°) et une charge majeure de 150kg.

Exemple: Force

Supposons une tige en plastique faite de titane pur. Cette tige en plastique a une section transversale de 1 cm². Calculez la force de traction nécessaire pour atteindre la résistance ultime à la traction de ce matériau, soit: UTS = 293 MPa.

Solution:

La contrainte (σ)  peut être assimilée à la charge par unité de surface ou à la force (F) appliquée par section transversale (A) perpendiculaire à la force comme suit:

par conséquent, la force de traction nécessaire pour atteindre la résistance à la traction ultime est:

F = UTS x A = 293 x 10⁶ x 0,0001 = 29 300 N

Propriétés thermiques du titane pur

Les propriétés thermiques des matériaux font référence à la réponse des matériaux aux changements de thermodynamics/thermodynamic-properties/what-is-temperature-physics/ »>température et à l’application de chaleur. Lorsqu’un solide absorbe de thermodynamics/what-is-energy-physics/ »>l’énergie sous forme de chaleur, sa température augmente et ses dimensions augmentent. Mais différents matériaux réagissent différemment à l’application de chaleur.

La capacité calorifique, la dilatation thermique et la conductivité thermique sont des propriétés souvent critiques dans l’utilisation pratique des solides.

Point de fusion du titane pur

Le point de fusion du titane pur commercial est d’environ 1941°C.

En général, la fusion est un  changement de phase d’une substance de la phase solide à la phase liquide. Le point de fusion d’une substance est la température à laquelle ce changement de phase se produit. Le point de fusion définit également une condition dans laquelle le solide et le liquide peuvent exister en équilibre.

Conductivité thermique du titane pur

La conductivité thermique du titane pur du commerce est de 22 W/(mK).

Les caractéristiques de transfert de chaleur d’un matériau solide sont mesurées par une propriété appelée la  conductivité thermique, k (ou λ), mesurée en  W/mK. C’est une mesure de la capacité d’une substance à transférer de la chaleur à travers un matériau par  conduction. Notez que  la loi de Fourier s’applique à toute matière, quel que soit son état (solide, liquide ou gazeux), par conséquent, elle est également définie pour les liquides et les gaz.

La conductivité thermique  de la plupart des liquides et des solides varie avec la température. Pour les vapeurs, cela dépend aussi de la pression. En général:

La plupart des matériaux sont presque homogènes, nous pouvons donc généralement écrire  k = k (T). Des définitions similaires sont associées aux conductivités thermiques dans les directions y et z (ky, kz), mais pour un matériau isotrope, la conductivité thermique est indépendante de la direction de transfert, kx = ky = kz = k.

Exemple: Calcul du transfert de chaleur

La conductivité thermique est définie comme la quantité de chaleur (en watts) transférée à travers une surface carrée de matériau d’une épaisseur donnée (en mètres) en raison d’une différence de température. Plus la conductivité thermique du matériau est faible, plus la capacité du matériau à résister au transfert de chaleur est grande.

Calculer le taux de  flux de chaleur à  travers un mur de 3 mx 10 m de surface (A = 30 m²). La paroi a une épaisseur de 15 cm (L ₁ ) et est réalisée en Titane pur avec une conductivité thermique  de k₁ = 22 W/mK (mauvais isolant thermique). Supposons que les températures intérieure et extérieure  sont de 22°C et -8°C, et que les  coefficients de transfert de chaleur par convection  sur les côtés intérieur et extérieur sont h₁ = 10 W/m²K et h₂ = 30 W/m²K, respectivement. A noter que ces coefficients de convection dépendent fortement notamment des conditions ambiantes et intérieures (vent, humidité, etc.).

Calculez le flux de chaleur (perte de chaleur) à travers ce mur.

Solution:

Comme cela a été écrit, de nombreux processus de transfert de chaleur impliquent des systèmes composites et impliquent même une combinaison de conduction et de convection. Avec ces systèmes composites, il est souvent pratique de travailler avec un  coefficient de transfert de chaleur global, appelé  facteur  U. Le facteur U est défini par une expression analogue à  la loi de refroidissement de Newton:

Le coefficient de transfert de chaleur global est lié à la  résistance thermique totale et dépend de la géométrie du problème.

En supposant un transfert de chaleur unidimensionnel à travers la paroi plane et sans tenir compte du rayonnement, le coefficient de transfert de chaleur global peut être calculé comme suit:

Le coefficient de transfert thermique global est alors: U = 1 / (1/10 + 0,15/22 + 1/30) = 7,14 W/m²K

Le flux de chaleur peut alors être calculé simplement comme suit: q = 7,14 [W/m²K] x 30 [K] = 214,05 W/m²

La perte totale de chaleur à travers ce mur sera de: q_perte = q . A = 214,05 [W/m²] x 30 [m²] = 6421,62 W

À propos de l’alliage 6061

En général, les alliages d’aluminium de la série 6000 sont alliés au magnésium et au silicium. L’alliage 6061 est l’un des alliages les plus utilisés de la série 6000. Il a de bonnes propriétés mécaniques, il est facile à usiner, il est soudable et peut être durci par précipitation, mais pas aux résistances élevées que 2000 et 7000 peuvent atteindre. Il a une très bonne résistance à la corrosion et une très bonne soudabilité bien qu’une résistance réduite dans la zone de soudure. Les propriétés mécaniques du 6061 dépendent fortement de la trempe ou du traitement thermique du matériau. Par rapport à l’alliage 2024, le 6061 est plus facile à travailler et reste résistant à la corrosion même lorsque la surface est abrasée.

Cet alliage structurel standard, l’un des plus polyvalents des alliages pouvant être traités thermiquement, est populaire pour les exigences de résistance moyenne à élevée et possède de bonnes caractéristiques de ténacité. Les applications vont des composants d’avions (structures d’avions, telles que les ailes et les fuselages) aux pièces automobiles telles que le châssis de l’Audi A8. Le 6061-T6 est largement utilisé pour les cadres et composants de vélo.

Résumé

Nom	Alliage 6061
Phase à STP	solide
Densité	2700kg/m3
Résistance à la traction ultime	290 MPa
Limite d’élasticité	240 MPa
Module de Young	69 GPa
Dureté Brinell	105 BHN
Point de fusion	600 °C
Conductivité thermique	150W/mK
Capacité thermique	896 J/g·K
Prix	6 $/kg

Densité de l’alliage 6061

Les densités typiques de diverses substances sont à la pression atmosphérique. La densité est définie comme la masse par unité de volume. C’est une  propriété intensive, qui est définie mathématiquement comme la masse divisée par le volume: ρ = m/V

En d’autres termes, la densité (ρ) d’une substance est la masse totale (m) de cette substance divisée par le volume total (V) occupé par cette substance. L’unité SI standard est le kilogramme par mètre cube (kg/m³). L’unité anglaise standard est la masse de livres par pied cube (lbm/ft³).

La densité de l’alliage 6061 est de 2700 kg/m³.

Exemple: Densité

Calculez la hauteur d’un cube en alliage 6061, qui pèse une tonne métrique.

Solution:

La densité est définie comme la masse par unité de volume. Il est mathématiquement défini comme la masse divisée par le volume: ρ = m/V

Comme le volume d’un cube est la troisième puissance de ses côtés (V = a ³ ), la hauteur de ce cube peut être calculée:

La hauteur de ce cube est alors a = 0,718 m.

Propriétés mécaniques du carbure de bore

Résistance de l’alliage 6061

En mécanique des matériaux, la résistance d’un matériau est sa capacité à supporter une charge appliquée sans rupture ni déformation plastique. La résistance des matériaux considère essentiellement la relation entre les charges externes appliquées à un matériau et la déformation ou la modification des dimensions du matériau qui en résulte. La résistance d’un matériau est sa capacité à supporter cette charge appliquée sans défaillance ni déformation plastique.

Résistance à la traction ultime

La résistance à la traction ultime de l’alliage d’aluminium 6061 dépend fortement de l’état du matériau, mais pour l’état T6, elle est d’environ 290 MPa.

La résistance à la traction ultime est le maximum sur la courbe technique de contrainte-déformation. Cela correspond à la contrainte maximalequi peut être soutenu par une structure en tension. La résistance à la traction ultime est souvent abrégée en « résistance à la traction » ou même en « l’ultime ». Si cette contrainte est appliquée et maintenue, une fracture en résultera. Souvent, cette valeur est nettement supérieure à la limite d’élasticité (jusqu’à 50 à 60 % de plus que le rendement pour certains types de métaux). Lorsqu’un matériau ductile atteint sa résistance ultime, il subit une striction où la section transversale se réduit localement. La courbe contrainte-déformation ne contient pas de contrainte supérieure à la résistance ultime. Même si les déformations peuvent continuer à augmenter, la contrainte diminue généralement après que la résistance ultime a été atteinte. C’est une propriété intensive; sa valeur ne dépend donc pas de la taille de l’éprouvette. Cependant, cela dépend d’autres facteurs, tels que la préparation de l’échantillon, température de l’environnement et du matériau d’essai. Les résistances ultimes à la traction varient de 50 MPa pour un aluminium jusqu’à 3000 MPa pour les aciers à très haute résistance.

Limite d’élasticité

La limite d’élasticité de l’alliage d’aluminium 6061 dépend fortement de l’état du matériau, mais pour l’état T6, elle est d’environ 240 MPa.

La limite d’ élasticité est le point sur une courbe contrainte-déformation qui indique la limite du comportement élastique et le début du comportement plastique. Limite d’élasticitéou la limite d’élasticité est la propriété du matériau définie comme la contrainte à laquelle un matériau commence à se déformer plastiquement, tandis que la limite d’élasticité est le point où la déformation non linéaire (élastique + plastique) commence. Avant la limite d’élasticité, le matériau se déforme élastiquement et reprend sa forme d’origine lorsque la contrainte appliquée est supprimée. Une fois la limite d’élasticité dépassée, une partie de la déformation sera permanente et irréversible. Certains aciers et autres matériaux présentent un comportement appelé phénomène de limite d’élasticité. Les limites d’élasticité varient de 35 MPa pour un aluminium à faible résistance à plus de 1400 MPa pour les aciers à très haute résistance.

Module de Young

Le module d’élasticité de Young de l’alliage d’aluminium 6061 est d’environ 69 GPa.

Le module de Young est le module d’élasticité pour les contraintes de traction et de compression dans le régime d’élasticité linéaire d’une déformation uniaxiale et est généralement évalué par des essais de traction. Jusqu’à une contrainte limite, une caisse pourra retrouver ses dimensions au retrait de la charge. Les contraintes appliquées font que les atomes d’un cristal se déplacent de leur position d’équilibre. Tous les atomes sont déplacés de la même quantité et conservent toujours leur géométrie relative. Lorsque les contraintes sont supprimées, tous les atomes reviennent à leur position d’origine et aucune déformation permanente ne se produit. Selon la loi de Hooke, la contrainte est proportionnelle à la déformation (dans la région élastique), et la pente est le module de Young. Le module de Young est égal à la contrainte longitudinale divisée par la déformation.

Dureté de l’alliage 6061

La dureté Brinell de l’alliage d’aluminium 6061 dépend fortement de l’état du matériau, mais pour l’état T6, elle est d’environ 105 MPa.

Le test de dureté Rockwell est l’un des tests de dureté par indentation les plus courants, qui a été développé pour les tests de dureté. Contrairement au test Brinell, le testeur Rockwell mesure la profondeur de pénétration d’un pénétrateur sous une charge importante (charge majeure) par rapport à la pénétration faite par une précharge (charge mineure). La charge mineure établit la position zéro. La charge majeure est appliquée, puis retirée tout en maintenant la charge mineure. La différence entre la profondeur de pénétration avant et après l’application de la charge principale est utilisée pour calculer le  nombre de dureté Rockwell . C’est-à-dire que la profondeur de pénétration et la dureté sont inversement proportionnelles. Le principal avantage de la dureté Rockwell est sa capacité à  afficher directement les valeurs de dureté. Le résultat est un nombre sans dimension noté  HRA, HRB, HRC , etc., où la dernière lettre est l’échelle Rockwell respective.

Le test Rockwell C est réalisé avec un pénétrateur Brale (cône diamant 120°) et une charge majeure de 150kg.

Exemple: Force

Supposons une tige en plastique, qui est faite d’alliage 6061. Cette tige en plastique a une section transversale de 1 cm². Calculez la force de traction nécessaire pour atteindre la résistance ultime à la traction de ce matériau, soit: UTS = 290 MPa.

Solution:

La contrainte (σ) peut être assimilée à la charge par unité de surface ou à la force (F) appliquée par section transversale (A) perpendiculaire à la force comme suit:

par conséquent, la force de traction nécessaire pour atteindre la résistance à la traction ultime est:

F = UTS x A = 290 x 10⁶ x 0,0001 = 29 000 N

Propriétés thermiques de l’alliage 6061

Les propriétés thermiques des matériaux font référence à la réponse des matériaux aux changements de thermodynamics/thermodynamic-properties/what-is-temperature-physics/ »>température et à l’application de chaleur. Lorsqu’un solide absorbe de thermodynamics/what-is-energy-physics/ »>l’énergie sous forme de chaleur, sa température augmente et ses dimensions augmentent. Mais différents matériaux réagissent différemment à l’application de chaleur.

La capacité calorifique, la dilatation thermique et la conductivité thermique sont des propriétés souvent critiques dans l’utilisation pratique des solides.

Point de fusion de l’alliage 6061

Le point de fusion de l’alliage d’aluminium 6061 est d’environ 600°C.

En général, la fusion est un  changement de phase d’une substance de la phase solide à la phase liquide. Le point de fusion d’une substance est la température à laquelle ce changement de phase se produit. Le point de fusion définit également une condition dans laquelle le solide et le liquide peuvent exister en équilibre.

Conductivité thermique de l’alliage 6061

La conductivité thermique de l’alliage d’aluminium 6061 est de 150 W/(mK).

Les caractéristiques de transfert de chaleur d’un matériau solide sont mesurées par une propriété appelée la conductivité thermique, k (ou λ), mesurée en  W/mK. C’est une mesure de la capacité d’une substance à transférer de la chaleur à travers un matériau par  conduction. Notez que la loi de Fourier s’applique à toute matière, quel que soit son état (solide, liquide ou gazeux), par conséquent, elle est également définie pour les liquides et les gaz.

La conductivité thermique  de la plupart des liquides et des solides varie avec la température. Pour les vapeurs, cela dépend aussi de la pression. En général:

La plupart des matériaux sont presque homogènes, nous pouvons donc généralement écrire  k = k (T). Des définitions similaires sont associées aux conductivités thermiques dans les directions y et z (ky, kz), mais pour un matériau isotrope, la conductivité thermique est indépendante de la direction de transfert, kx = ky = kz = k.

Exemple: Calcul du transfert de chaleur

La conductivité thermique est définie comme la quantité de chaleur (en watts) transférée à travers une surface carrée de matériau d’une épaisseur donnée (en mètres) en raison d’une différence de température. Plus la conductivité thermique du matériau est faible, plus la capacité du matériau à résister au transfert de chaleur est grande.

Calculer le taux de  flux de chaleur à  travers un mur de 3 mx 10 m de surface (A = 30 m ² ). Le mur a une épaisseur de 15 cm (L₁) et est en alliage 6061 avec une conductivité thermique  de k₁ = 150 W/mK (mauvais isolant thermique). Supposons que les températures intérieure et extérieure  sont de 22°C et -8°C, et que les  coefficients de transfert de chaleur par convection sur les côtés intérieur et extérieur sont h₁ = 10 W/m²K et h₂ = 30 W/m²K, respectivement. A noter que ces coefficients de convection dépendent fortement notamment des conditions ambiantes et intérieures (vent, humidité, etc.).

Calculez le flux de chaleur (perte de chaleur) à travers ce mur.

Solution:

Comme cela a été écrit, de nombreux processus de transfert de chaleur impliquent des systèmes composites et impliquent même une combinaison de conduction et de convection. Avec ces systèmes composites, il est souvent pratique de travailler avec un  coefficient de transfert de chaleur global, appelé facteur U. Le facteur U est défini par une expression analogue à  la loi de refroidissement de Newton:

Le  coefficient de transfert de chaleur global est lié à la résistance thermique totale et dépend de la géométrie du problème.

En supposant un transfert de chaleur unidimensionnel à travers la paroi plane et sans tenir compte du rayonnement, le coefficient de transfert de chaleur global peut être calculé comme suit:

Le coefficient de transfert thermique global est alors: U = 1 / (1/10 + 0,15/150 + 1/30) = 7,44 W/m²K

Le flux de chaleur peut alors être calculé simplement comme suit: q = 7,44 [W/m²K] x 30 [K] = 223,33 W/m²

La perte totale de chaleur à travers ce mur sera de: q_perte = q . A = 223,33 [W/m²] x 30 [m²] = 6699,75 W

À propos de l’acier inoxydable martensitique

Les aciers inoxydables martensitiques sont similaires aux aciers ferritiques en ce qu’ils sont à base de chrome mais ont des niveaux de carbone plus élevés pouvant atteindre 1 %. Ils sont parfois classés en aciers inoxydables martensitiques à faible teneur en carbone et à haute teneur en carbone. Ils contiennent 12 à 14 % de chrome, 0,2 à 1 % de molybdène et aucune quantité significative de nickel. Des quantités plus élevées de carbone leur permettent d’être trempés et revenus tout comme les aciers au carbone et faiblement alliés. Ils ont une résistance modérée à la corrosion, mais sont considérés comme durs, solides, légèrement cassants. Ils sont magnétiques et ils peuvent être testés de manière non destructive en utilisant la méthode d’inspection par particules magnétiques, contrairement à l’acier inoxydable austénitique. Un acier inoxydable martensitique courant est l’AISI 440C, qui contient 16 à 18 % de chrome et 0,95 à 1,2 % de carbone. L’acier inoxydable de grade 440C est utilisé dans les applications suivantes: blocs étalons, coutellerie, roulements à billes et chemins de roulement, moules et matrices, couteaux.

Résumé

Nom	Acier inoxydable martensitique
Phase à STP	solide
Densité	7650kg/m3
Résistance à la traction ultime	760 MPa
Limite d’élasticité	450 MPa
Module de Young	200 GPa
Dureté Brinell	270 BHN
Point de fusion	1450°C
Conductivité thermique	24W/mK
Capacité thermique	460 J/g·K
Prix	5 $/kg

Densité de l’acier inoxydable martensitique

Les densités typiques de diverses substances sont à la pression atmosphérique. La densité  est définie comme la masse par unité de volume. C’est une propriété intensive, qui est définie mathématiquement comme la masse divisée par le volume: ρ = m/V

En d’autres termes, la densité (ρ) d’une substance est la masse totale (m) de cette substance divisée par le volume total (V) occupé par cette substance. L’unité SI standard est le kilogramme par mètre cube (kg/m³). L’unité anglaise standard est la masse de livres par pied cube (lbm/ft³).

La densité de l’acier inoxydable martensitique est de 7650 kg/m³.

Exemple: Densité

Calculez la hauteur d’un cube en acier inoxydable martensitique, qui pèse une tonne métrique.

Solution:

La densité est définie comme la masse par unité de volume. Il est mathématiquement défini comme la masse divisée par le volume: ρ = m/V

Comme le volume d’un cube est la troisième puissance de ses côtés (V = a³), la hauteur de ce cube peut être calculée:

La hauteur de ce cube est alors a = 0,508 m.

Propriétés mécaniques de l’acier inoxydable martensitique

Résistance de l’acier inoxydable martensitique

En mécanique des matériaux, la résistance d’un matériau est sa capacité à supporter une charge appliquée sans rupture ni déformation plastique. La résistance des matériaux considère essentiellement la relation entre les charges externes appliquées à un matériau et la déformation ou la modification des dimensions du matériau qui en résulte. La résistance d’un matériau est sa capacité à supporter cette charge appliquée sans défaillance ni déformation plastique.

Résistance à la traction ultime

La résistance à la traction ultime de l’acier inoxydable martensitique – Grade 440C  est de 760 MPa.

La résistance à la traction ultime est le maximum sur la courbe technique de contrainte-déformation. Cela correspond à la contrainte maximale qui peut être soutenu par une structure en tension. La résistance à la traction ultime est souvent abrégée en « résistance à la traction » ou même en « l’ultime ». Si cette contrainte est appliquée et maintenue, une fracture en résultera. Souvent, cette valeur est nettement supérieure à la limite d’élasticité (jusqu’à 50 à 60 % de plus que le rendement pour certains types de métaux). Lorsqu’un matériau ductile atteint sa résistance ultime, il subit une striction où la section transversale se réduit localement. La courbe contrainte-déformation ne contient pas de contrainte supérieure à la résistance ultime. Même si les déformations peuvent continuer à augmenter, la contrainte diminue généralement après que la résistance ultime a été atteinte. C’est une propriété intensive; sa valeur ne dépend donc pas de la taille de l’éprouvette. Cependant, cela dépend d’autres facteurs, tels que la préparation de l’échantillon,température de l’environnement et du matériau d’essai. Les résistances ultimes à la traction varient de 50 MPa pour un aluminium jusqu’à 3000 MPa pour les aciers à très haute résistance.

Limite d’élasticité

La limite d’élasticité de l’ acier inoxydable martensitique – Grade 440C est de 450 MPa.

La limite d’ élasticité est le point sur une courbe contrainte-déformation qui indique la limite du comportement élastique et le début du comportement plastique. Limite d’élasticitéou la limite d’élasticité est la propriété du matériau définie comme la contrainte à laquelle un matériau commence à se déformer plastiquement, tandis que la limite d’élasticité est le point où la déformation non linéaire (élastique + plastique) commence. Avant la limite d’élasticité, le matériau se déforme élastiquement et reprend sa forme d’origine lorsque la contrainte appliquée est supprimée. Une fois la limite d’élasticité dépassée, une partie de la déformation sera permanente et irréversible. Certains aciers et autres matériaux présentent un comportement appelé phénomène de limite d’élasticité. Les limites d’élasticité varient de 35 MPa pour un aluminium à faible résistance à plus de 1400 MPa pour les aciers à très haute résistance.

Module de Young

Le module de Young de l’ acier inoxydable martensitique – Grade 440C est de 200 GPa.

Le module de Young est le module d’élasticité pour les contraintes de traction et de compression dans le régime d’élasticité linéaire d’une déformation uniaxiale et est généralement évalué par des essais de traction. Jusqu’à une contrainte limite, une caisse pourra retrouver ses dimensions au retrait de la charge. Les contraintes appliquées font que les atomes d’un cristal se déplacent de leur position d’équilibre. Tous les atomes sont déplacés de la même quantité et conservent toujours leur géométrie relative. Lorsque les contraintes sont supprimées, tous les atomes reviennent à leur position d’origine et aucune déformation permanente ne se produit. Selon la loi de Hooke, la contrainte est proportionnelle à la déformation (dans la région élastique), et la pente est le module de Young. Le module de Young est égal à la contrainte longitudinale divisée par la déformation.

Dureté de l’acier inoxydable martensitique

La dureté Brinell de l’acier inoxydable martensitique – Grade 440C  est d’environ 270 MPa.

En science des matériaux, la dureté est la capacité à résister à l’indentation de surface (déformation plastique localisée) et aux rayures. La dureté est probablement la propriété matérielle la plus mal définie car elle peut indiquer une résistance aux rayures, une résistance à l’abrasion, une résistance à l’indentation ou encore une résistance à la mise en forme ou à la déformation plastique localisée. La dureté est importante d’un point de vue technique car la résistance à l’usure par frottement ou érosion par la vapeur, l’huile et l’eau augmente généralement avec la dureté.

Le test de dureté Brinell est l’un des tests de dureté par indentation, qui a été développé pour les tests de dureté. Dans les tests Brinell, un pénétrateur sphérique dur est forcé sous une charge spécifique dans la surface du métal à tester. Le test typique utilise une bille en acier trempé de 10 mm (0,39 in) de diamètre  comme pénétrateur avec une force de 3 000 kgf (29,42 kN; 6 614 lbf). La charge est maintenue constante pendant un temps déterminé (entre 10 et 30 s). Pour les matériaux plus tendres, une force plus faible est utilisée ; pour les matériaux plus durs, une bille en carbure de tungstène remplace la bille en acier.

Le test fournit des résultats numériques pour quantifier la dureté d’un matériau, qui est exprimée par le nombre de dureté Brinell – HB. Le nombre de dureté Brinell est désigné par les normes d’essai les plus couramment utilisées (ASTM E10-14[2] et ISO 6506–1:2005) comme HBW (H de la dureté, B de Brinell et W du matériau du pénétrateur, le tungstène (wolfram) carbure). Dans les anciennes normes, HB ou HBS étaient utilisés pour désigner les mesures effectuées avec des pénétrateurs en acier.

L’ indice de dureté Brinell (HB) est la charge divisée par la surface de l’indentation. Le diamètre de l’empreinte est mesuré avec un microscope à échelle superposée. Le nombre de dureté Brinell est calculé à partir de l’équation:

Il existe une variété de méthodes d’essai couramment utilisées (par exemple, Brinell, Knoop, Vickers et Rockwell). Il existe des tableaux qui sont disponibles corrélant les nombres de dureté des différentes méthodes d’essai où la corrélation est applicable. Dans toutes les échelles, un nombre élevé de dureté représente un métal dur.

Exemple: Force

Supposons une tige en plastique, qui est faite d’acier inoxydable martensitique. Cette tige en plastique a une section transversale de 1 cm². Calculez la force de traction nécessaire pour atteindre la résistance ultime à la traction de ce matériau, soit: UTS = 760 MPa.

Solution:

La contrainte (σ) peut être assimilée à la charge par unité de surface ou à la force (F) appliquée par section transversale (A) perpendiculaire à la force comme suit:

par conséquent, la force de traction nécessaire pour atteindre la résistance à la traction ultime est:

F = UTS x A = 760 x 10⁶ x 0,0001 = 76 000 N

Propriétés thermiques de l’acier inoxydable martensitique

Les propriétés thermiques  des matériaux font référence à la réponse des matériaux aux changements de thermodynamics/thermodynamic-properties/what-is-temperature-physics/ »>température

 et à l’application de chaleur. Lorsqu’un solide absorbe de thermodynamics/what-is-energy-physics/ »>l’énergie sous forme de chaleur, sa température augmente et ses dimensions augmentent. Mais différents matériaux réagissent différemment à l’application de chaleur.

La capacité calorifique, la dilatation thermique et la conductivité thermique sont des propriétés souvent critiques dans l’utilisation pratique des solides.

Point de fusion de l’acier inoxydable martensitique

Le point de fusion de l’acier inoxydable martensitique – l’acier de qualité 440C est d’environ 1450°C.

En général, la  fusion  est un  changement de phase d’une substance de la phase solide à la phase liquide. Le point de fusion d’une substance est la température à laquelle ce changement de phase se produit. Le point de fusion définit également une condition dans laquelle le solide et le liquide peuvent exister en équilibre.

Conductivité thermique de l’acier inoxydable martensitique

La conductivité thermique de l’ acier inoxydable martensitique – Grade 440C est de 24 W/(mK).

Les caractéristiques de transfert de chaleur d’un matériau solide sont mesurées par une propriété appelée la  conductivité thermique, k (ou λ), mesurée en  W/mK. C’est une mesure de la capacité d’une substance à transférer de la chaleur à travers un matériau par conduction. Notez que la loi de Fourier s’applique à toute matière, quel que soit son état (solide, liquide ou gazeux), par conséquent, elle est également définie pour les liquides et les gaz.

La conductivité thermique de la plupart des liquides et des solides varie avec la température. Pour les vapeurs, cela dépend aussi de la pression. En général:

La plupart des matériaux sont presque homogènes, nous pouvons donc généralement écrire  k = k (T). Des définitions similaires sont associées aux conductivités thermiques dans les directions y et z (ky, kz), mais pour un matériau isotrope, la conductivité thermique est indépendante de la direction de transfert, kx = ky = kz = k.

Exemple: Calcul du transfert de chaleur

La conductivité thermique est définie comme la quantité de chaleur (en watts) transférée à travers une surface carrée de matériau d’une épaisseur donnée (en mètres) en raison d’une différence de température. Plus la conductivité thermique du matériau est faible, plus la capacité du matériau à résister au transfert de chaleur est grande.

Calculer le taux de  flux de chaleur à  travers un mur de 3 mx 10 m de surface (A = 30 m²). La paroi a une épaisseur de 15 cm (L₁) et est réalisée en Acier Inoxydable Martensitique avec une conductivité thermique  de k₁ = 24 W/mK (mauvais isolant thermique). Supposons que les températures intérieure et extérieure  sont de 22°C et -8°C, et que les  coefficients de transfert de chaleur par convection  sur les côtés intérieur et extérieur sont h₁ = 10 W/m²K et h₂ = 30 W/m²K, respectivement. A noter que ces coefficients de convection dépendent fortement notamment des conditions ambiantes et intérieures (vent, humidité, etc.).

Calculez le flux de chaleur (perte de chaleur) à travers ce mur.

Solution:

Comme cela a été écrit, de nombreux processus de transfert de chaleur impliquent des systèmes composites et impliquent même une combinaison de conduction et de convection. Avec ces systèmes composites, il est souvent pratique de travailler avec un  coefficient de transfert de chaleur global, appelé facteur U. Le facteur U est défini par une expression analogue à la loi de refroidissement de Newton:

Le coefficient de transfert de chaleur global  est lié à la  résistance thermique totale et dépend de la géométrie du problème.

En supposant un transfert de chaleur unidimensionnel à travers la paroi plane et sans tenir compte du rayonnement, le coefficient de transfert de chaleur global peut être calculé comme suit:

Le coefficient de transfert thermique global  est alors: U = 1 / (1/10 + 0,15/24 + 1/30) = 7,16 W/m²K

Le flux de chaleur peut alors être calculé simplement comme suit: q = 7,16 [W/m²K] x 30 [K] = 214,93 W/m²

La perte totale de chaleur à travers ce mur sera de: q_perte = q . A = 214,93 [W/m²] x 30 [m²] = 6447,76 W
