Nick Connor

Acerca del carburo de boro

El carburo de boro (fórmula química aproximadamente B4C) es un material cerámico y covalente de boro-carbono extremadamente duro. Es uno de los materiales más duros conocidos, ocupando el tercer lugar detrás del diamante y el nitruro de boro cúbico. Es el material más duro producido en cantidades de tonelaje.

Resumen

Nombre	Carburo de boro
Fase en STP	sólido
Densidad	2520 kg / m3
Resistencia a la tracción	500 MPa
Límite de elastacidad	N / A
Módulo de Young	460 GPa
Dureza Brinell	40000 BHN
Punto de fusion	2427 ° C
Conductividad térmica	30 W / mK
Capacidad calorífica	1000 J / g K
Precio	160 $ ​​/ kg

Densidad del carburo de boro

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad del carburo de boro es de 2520 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de carburo de boro, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,735 m .

Propiedades mecánicas del carburo de boro

Resistencia del carburo de boro

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. Al diseñar estructuras y máquinas, es importante considerar estos factores, a fin de que el material seleccionado tenga la resistencia adecuada para resistir las cargas o fuerzas aplicadas y conservar su forma original.

La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas. Para la tensión de tracción, la capacidad de un material o estructura para soportar cargas que tienden a alargarse se conoce como resistencia máxima a la tracción (UTS). El límite elástico o límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). En caso de tensión de tensión de una barra uniforme (curva tensión-deformación), la  ley de Hooke describe el comportamiento de una barra en la región elástica. El módulo de elasticidad de Young es el módulo de elasticidad para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción.

Ver también: Resistencia de los materiales

Resistencia máxima a la tracción del carburo de boro

La resistencia máxima a la tracción del carburo de boro es de 500 MPa.

Límite de elastacidad del carburo de boro

El límite elástico del carburo de boro  es N / A.

Módulo de Young del carburo de boro

El módulo de Young del carburo de boro es de 460 MPa.

Dureza del carburo de boro

En la ciencia de los materiales, la  dureza  es la capacidad de resistir  la hendidura de la superficie  ( deformación plástica localizada ) y el  rayado . La prueba de dureza Brinell  es una de las pruebas de dureza por indentación, que se ha desarrollado para las pruebas de dureza. En las pruebas Brinell, se fuerza un penetrador esférico duro  bajo una carga específica en la superficie del metal que se va a probar.

El  número de dureza Brinell  (HB) es la carga dividida por el área de la superficie de la muesca. El diámetro de la impresión se mide con un microscopio con una escala superpuesta. El número de dureza Brinell se calcula a partir de la ecuación:

La dureza Brinell del carburo de boro es de aproximadamente 40000 BHN (convertido).

Ver también: dureza de materiales

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de carburo de boro. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia máxima a la tracción de este material, que es: UTS = 500 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 500 x 10 ⁶ x 0,0001 = 50000 N

Propiedades térmicas del carburo de boro

Carburo de boro – Punto de fusión

Punto de carburo de boro de fusión es de 2427 ° C .

Tenga en cuenta que estos puntos están asociados con la presión atmosférica estándar. En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio. Para varios compuestos químicos y aleaciones, es difícil definir el punto de fusión, ya que generalmente son una mezcla de varios elementos químicos.

Carburo de boro – Conductividad térmica

La conductividad térmica del carburo de boro  es  30 W / (m · K) .

The heat transfer characteristics of a solid material are measured by a property called the thermal conductivity, k (or λ), measured in W/m.K. It is a measure of a substance’s ability to transfer heat through a material by conduction. Note that Fourier’s law applies for all matter, regardless of its state (solid, liquid, or gas), therefore, it is also defined for liquids and gases.

The thermal conductivity of most liquids and solids varies with temperature. For vapors, it also depends upon pressure. In general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

Carburo de boro – Calor específico

El calor específico de carburo de boro es 1000 J / g K .

El calor específico, o capacidad calorífica específica,  es una propiedad relacionada con la energía interna  que es muy importante en termodinámica. Las  propiedades intensivas  c _v  y  c _p  se definen para sustancias compresibles simples puras como derivadas parciales de la  energía interna  u (T, v)  y la  entalpía  h (T, p) , respectivamente:

where the subscripts v and p denote the variables held fixed during differentiation. The properties c_v and c_p are referred to as specific heats (or heat capacities) because under certain special conditions they relate the temperature change of a system to the amount of energy added by heat transfer. Their SI units are J/kg K or J/mol K.

Example: Heat transfer calculation

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de Carburo de Boro con una conductividad térmica  de k ₁ = 30 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 30 + 1/30) = 7,23 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7,23 [W / m ² K] x 30 [K] = 216,87 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 216,87 [W / m ² ] x 30 [m ² ] = 6506,02 W

Sobre el grafito

El grafito es una forma cristalina del elemento carbono con sus átomos dispuestos en una estructura hexagonal. Su combinación poco común de propiedades se debe a la estructura cristalina del grafito. Los átomos de carbono se colocan hexagonalmente en un sistema de anillo condensado plano. Las capas se apilan paralelas entre sí. Los átomos dentro de los anillos están unidos de forma covalente, mientras que las capas están unidas entre sí por las fuerzas de van der Waals. Ocurre naturalmente en esta forma y es la forma más estable de carbono en condiciones estándar. Aunque el grafito es flexible, no es elástico y tiene una alta conductividad eléctrica y térmica. También es químicamente inerte y altamente refractario. Dado que el grafito presenta una baja adsorción de rayos X y neutrones, es muy valioso en aplicaciones nucleares.

Resumen

Nombre	Grafito
Fase en STP	sólido
Densidad	2260 kg / m3
Resistencia a la tracción	14 MPa
Límite de elastacidad	N / A
Módulo de Young	11,5 GPa
Dureza Brinell	5 BHN
Punto de fusion	3600 ° C
Conductividad térmica	200 W / mK
Capacidad calorífica	720 J / g K
Precio	3 $ / kg

Densidad del grafito

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad del grafito es 2260 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de grafito, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,762 m .

Propiedades mecánicas del grafito

Resistencia del grafito

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. Al diseñar estructuras y máquinas, es importante considerar estos factores, a fin de que el material seleccionado tenga la resistencia adecuada para resistir las cargas o fuerzas aplicadas y conservar su forma original.

La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas. Para la tensión de tracción, la capacidad de un material o estructura para soportar cargas que tienden a alargarse se conoce como resistencia máxima a la tracción (UTS). El límite elástico o límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). En caso de tensión de tensión de una barra uniforme (curva tensión-deformación), la  ley de Hooke describe el comportamiento de una barra en la región elástica. El módulo de elasticidad de Young es el módulo de elasticidad para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción.

Ver también: Resistencia de los materiales

Máxima resistencia a la tracción del grafito

La resistencia máxima a la tracción del grafito es de 14 MPa.

Límite de elastacidad del grafito

El límite elástico del grafito  es N / A.

Módulo de Young del grafito

El módulo de Young del grafito es 11,5 MPa.

Dureza del grafito

En la ciencia de los materiales, la  dureza  es la capacidad de resistir  la hendidura de la superficie  ( deformación plástica localizada ) y el  rayado . La prueba de dureza Brinell  es una de las pruebas de dureza por indentación, que se ha desarrollado para las pruebas de dureza. En las pruebas Brinell, se fuerza un penetrador esférico duro  bajo una carga específica en la superficie del metal que se va a probar.

El  número de dureza Brinell  (HB) es la carga dividida por el área de la superficie de la muesca. El diámetro de la impresión se mide con un microscopio con una escala superpuesta. El número de dureza Brinell se calcula a partir de la ecuación:

La dureza Brinell del grafito es de aproximadamente 5 BHN (convertido).

Ver también: dureza de materiales

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de grafito. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia a la tracción máxima de este material, que es: UTS = 14 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 14 x 10 ⁶ x 0,0001 = 1400 N

Propiedades térmicas del grafito

Grafito – Punto de fusión

Punto de grafito de fusión es de 3600 ° C .

Tenga en cuenta que estos puntos están asociados con la presión atmosférica estándar. En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio. Para varios compuestos químicos y aleaciones, es difícil definir el punto de fusión, ya que generalmente son una mezcla de varios elementos químicos.

Grafito – Conductividad térmica

La conductividad térmica del grafito  es  200 W / (m · K) .

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo tanto, también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

Grafito – Calor específico

Calor específico del grafito es de 720 J / g K .

El calor específico, o capacidad calorífica específica,  es una propiedad relacionada con la energía interna  que es muy importante en termodinámica. Las  propiedades intensivas  c _v  y  c _p  se definen para sustancias compresibles simples puras como derivadas parciales de la  energía interna  u (T, v)  y la  entalpía  h (T, p) , respectivamente:

donde los subíndices  v  y  p  denotan las variables que se mantienen fijas durante la diferenciación. Las propiedades  c _v  y  c _p  se denominan  calores específicos  (o  capacidades caloríficas ) porque, en determinadas condiciones especiales, relacionan el cambio de temperatura de un sistema con la cantidad de energía añadida por la transferencia de calor. Sus unidades SI son  J / kg K  o  J / mol K .

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de Grafito con una conductividad térmica  de k ₁ = 200 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 200 + 1/30) = 7,46 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7,46 [W / m ² K] x 30 [K] = 223,74 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 223,74 [W / m ² ] x 30 [m ² ] = 6712,24 W

Acerca del carburo de tungsteno

El carburo de tungsteno es un carburo muy denso que contiene partes iguales de átomos de tungsteno y carbono. En su forma más básica, el carburo de tungsteno es un polvo gris fino, pero se puede prensar y darle forma a través de un proceso llamado sinterización para su uso en maquinaria industrial, herramientas de corte, abrasivos, conchas perforadoras de armaduras y joyería. El carburo de tungsteno es aproximadamente dos veces más rígido (alto módulo de elasticidad) que el acero. El carburo de tungsteno tiene una resistencia al impacto muy alta y tiene una resistencia muy alta para un material tan duro y rígido. La resistencia a la compresión es más alta que prácticamente todos los metales y aleaciones fundidos y fundidos o forjados. Con el aumento de temperatura a 1400 ° F, el carburo de tungsteno retiene gran parte de su dureza a temperatura ambiente.

Resumen

Nombre	Carburo de tungsteno
Fase en STP	sólido
Densidad	14500 kg / m3
Resistencia a la tracción	370 MPa
Límite de elastacidad	330 MPa
Módulo de Young	600 GPa
Dureza Brinell	25000 BHN
Punto de fusion	2867 ° C
Conductividad térmica	110 W / mK
Capacidad calorífica	292 J / g K
Precio	300 $ / kg

Densidad del carburo de tungsteno

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad del carburo de tungsteno es de 14 500 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de carburo de tungsteno, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,41 m .

Propiedades mecánicas del carburo de tungsteno

Resistencia del carburo de tungsteno

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. Al diseñar estructuras y máquinas, es importante considerar estos factores, a fin de que el material seleccionado tenga la resistencia adecuada para resistir las cargas o fuerzas aplicadas y conservar su forma original.

La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas. Para la tensión de tracción, la capacidad de un material o estructura para soportar cargas que tienden a alargarse se conoce como resistencia máxima a la tracción (UTS). El límite elástico o límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). En caso de tensión de tensión de una barra uniforme (curva tensión-deformación), la  ley de Hooke describe el comportamiento de una barra en la región elástica. El módulo de elasticidad de Young es el módulo de elasticidad para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción.

Ver también: Resistencia de los materiales

Máxima resistencia a la tracción del carburo de tungsteno

La resistencia máxima a la tracción del carburo de tungsteno es de 370 MPa.

Límite de elastacidad del carburo de tungsteno

El límite elástico del carburo de tungsteno  es de 330 MPa.

Módulo de Young del carburo de tungsteno

El módulo de Young del carburo de tungsteno es de 600 MPa.

Dureza del carburo de tungsteno

En la ciencia de los materiales, la  dureza  es la capacidad de resistir  la hendidura de la superficie  ( deformación plástica localizada ) y el  rayado . La prueba de dureza Brinell  es una de las pruebas de dureza por indentación, que se ha desarrollado para las pruebas de dureza. En las pruebas Brinell, se fuerza un penetrador esférico duro  bajo una carga específica en la superficie del metal que se va a probar.

El  número de dureza Brinell  (HB) es la carga dividida por el área de la superficie de la muesca. El diámetro de la impresión se mide con un microscopio con una escala superpuesta. El número de dureza Brinell se calcula a partir de la ecuación:

La dureza Brinell del carburo de tungsteno es de aproximadamente 25000 BHN (convertido).

Ver también: dureza de materiales

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de carburo de tungsteno. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia máxima a la tracción de este material, que es: UTS = 370 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 370 x 10 ⁶ x 0,0001 = 37 000 N

Propiedades térmicas del carburo de tungsteno

Carburo de tungsteno – Punto de fusión

Punto de carburo de tungsteno de fusión es de 2867 ° C .

Tenga en cuenta que estos puntos están asociados con la presión atmosférica estándar. En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio. Para varios compuestos químicos y aleaciones, es difícil definir el punto de fusión, ya que generalmente son una mezcla de varios elementos químicos.

Carburo de tungsteno – Conductividad térmica

La conductividad térmica del carburo de tungsteno  es  110 W / (m · K) .

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo tanto, también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

Carburo de tungsteno – Calor específico

El calor específico de carburo de tungsteno es 292 J / g K .

El calor específico, o capacidad calorífica específica,  es una propiedad relacionada con la energía interna  que es muy importante en termodinámica. Las  propiedades intensivas  c _v  y  c _p  se definen para sustancias compresibles simples puras como derivadas parciales de la  energía interna  u (T, v)  y la  entalpía  h (T, p) , respectivamente:

donde los subíndices  v  y  p  denotan las variables que se mantienen fijas durante la diferenciación. Las propiedades  c _v  y  c _p  se denominan  calores específicos  (o  capacidades caloríficas ) porque, en determinadas condiciones especiales, relacionan el cambio de temperatura de un sistema con la cantidad de energía añadida por la transferencia de calor. Sus unidades SI son  J / kg K  o  J / mol K .

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de Carburo de Tungsteno con una conductividad térmica  de k ₁ = 110 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 110 + 1/30) = 7,42 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7,42 [W / m ² K] x 30 [K] = 222,72 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 222,72 [W / m ² ] x 30 [m ² ] = 6681,67 W

Sobre el grafeno

El grafeno es un alótropo de carbono que consta de una sola capa de átomos dispuestos hexagonalmente en una red bidimensional. El grafeno es una sustancia con propiedades muy interesantes. El grafeno tiene alta conductividad térmica, alta conductividad eléctrica, alta elasticidad y flexibilidad, alta dureza y resistencia. Estas propiedades, unidas a la abundancia de carbono en la naturaleza, han hecho del grafeno un material muy estudiado y con grandes posibilidades.

Resumen

Nombre	Grafeno
Fase en STP	sólido
Densidad	2270 kg / m3
Resistencia a la tracción	130000 MPa
Límite de elastacidad	N / A
Módulo de Young	1000 GPa
Dureza Brinell	N / A
Punto de fusion	3697 ° C
Conductividad térmica	4000 W / mK
Capacidad calorífica	N / A
Precio	100 $ / kg

Densidad del grafeno

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad del grafeno es 2270 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de grafeno, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,761 m .

Propiedades mecánicas del grafeno

Resistencia del grafeno

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. Al diseñar estructuras y máquinas, es importante considerar estos factores, a fin de que el material seleccionado tenga la resistencia adecuada para resistir las cargas o fuerzas aplicadas y conservar su forma original.

La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas. Para la tensión de tracción, la capacidad de un material o estructura para soportar cargas que tienden a alargarse se conoce como resistencia máxima a la tracción (UTS). El límite elástico o límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). En caso de tensión de tensión de una barra uniforme (curva tensión-deformación), la  ley de Hooke describe el comportamiento de una barra en la región elástica. El módulo de elasticidad de Young es el módulo de elasticidad para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción.

Ver también: Resistencia de los materiales

Máxima resistencia a la tracción del grafeno

La resistencia máxima a la tracción del grafeno es de 130000 MPa.

Límite de elastacidad del grafeno

El límite elástico del grafeno  es N / A.

Módulo de Young del grafeno

El módulo de Young del grafeno es de 1000 GPa.

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de grafeno. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia máxima a la tracción de este material, que es: UTS = 130000 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 130000 x 10 ⁶ x 0,0001 = 13 000 000 N

Propiedades térmicas del grafeno

Grafeno – Punto de fusión

Punto de grafeno de fusión es de 3697 ° C .

Tenga en cuenta que estos puntos están asociados con la presión atmosférica estándar. En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio. Para varios compuestos químicos y aleaciones, es difícil definir el punto de fusión, ya que generalmente son una mezcla de varios elementos químicos.

Grafeno – Conductividad térmica

La conductividad térmica del grafeno es 4000 W / (m · K) .

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

Grafeno – Calor específico

El calor específico de grafeno es 509 J / g K .

El calor específico, o capacidad calorífica específica,  es una propiedad relacionada con la energía interna  que es muy importante en termodinámica. Las  propiedades intensivas  c _v  y  c _p  se definen para sustancias compresibles simples puras como derivadas parciales de la  energía interna  u (T, v)  y la  entalpía  h (T, p) , respectivamente:

donde los subíndices  v  y  p  denotan las variables que se mantienen fijas durante la diferenciación. Las propiedades  c _v  y  c _p  se denominan  calores específicos  (o  capacidades caloríficas ) porque, en determinadas condiciones especiales, relacionan el cambio de temperatura de un sistema con la cantidad de energía añadida por la transferencia de calor. Sus unidades SI son  J / kg K  o  J / mol K .

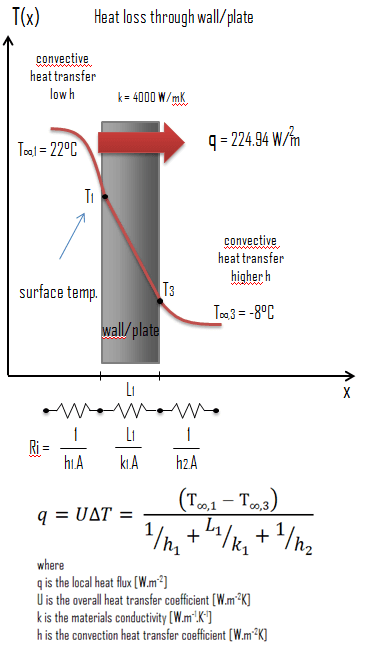

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de grafeno con una conductividad térmica  de k ₁ = 4000 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 4000 + 1/30) = 7,5 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7,5 [W / m ² K] x 30 [K] = 224,94 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 224,94 [W / m ² ] x 30 [m ² ] = 6748,1 W

Acerca del dióxido de uranio

El dióxido de uranio es un compuesto de uranio refractario cerámico, en muchos casos utilizado como combustible nuclear. La mayoría de los LWR utilizan el combustible de uranio, que se encuentra en forma de dióxido de uranio (químicamente UO2). El dióxido de uranio es un sólido semiconductor negro con una conductividad térmica muy baja. Por otro lado, el dióxido de uranio tiene un punto de fusión muy alto y un comportamiento bien conocido. El dióxido de uranio tiene una densidad significativamente menor que el uranio en forma metálica. El dióxido de uranio tiene una densidad de 10,97 g / cm3, pero este valor puede variar con el quemado del combustible, porque a un quemado bajo se puede producir una densificación de los gránulos y con un quemado más alto se produce un hinchamiento.

Resumen

Nombre	Dióxido de uranio
Fase en STP	sólido
Densidad	10970 kg / m3
Resistencia a la tracción	N / A
Límite de elastacidad	N / A
Módulo de Young	N / A
Dureza Brinell	N / A
Punto de fusion	2847 ° C
Conductividad térmica	8,68 W / mK
Capacidad calorífica	235 J / g K
Precio	60 $ / kg

Densidad del dióxido de uranio

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad del dióxido de uranio es 10970 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de dióxido de uranio, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,45 m .

Propiedades térmicas del dióxido de uranio

Dióxido de uranio – Punto de fusión

Punto de dióxido de uranio de fusión es de 2847 ° C .

Tenga en cuenta que estos puntos están asociados con la presión atmosférica estándar. En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio. Para varios compuestos químicos y aleaciones, es difícil definir el punto de fusión, ya que generalmente son una mezcla de varios elementos químicos.

Dióxido de uranio: conductividad térmica

La conductividad térmica del dióxido de uranio es de 8,68 W / (m · K) .

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

Dióxido de uranio – Calor específico

El calor específico de dióxido de uranio es 235 J / g K .

El calor específico, o capacidad calorífica específica,  es una propiedad relacionada con la energía interna  que es muy importante en termodinámica. Las  propiedades intensivas  c _v  y  c _p  se definen para sustancias compresibles simples puras como derivadas parciales de la  energía interna  u (T, v)  y la  entalpía  h (T, p) , respectivamente:

donde los subíndices  v  y  p  denotan las variables que se mantienen fijas durante la diferenciación. Las propiedades  c _v  y  c _p  se denominan  calores específicos  (o  capacidades caloríficas ) porque, en determinadas condiciones especiales, relacionan el cambio de temperatura de un sistema con la cantidad de energía añadida por la transferencia de calor. Sus unidades SI son  J / kg K  o  J / mol K .

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de Dióxido de Uranio con una conductividad térmica  de k ₁ = 8,68 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 8,68 + 1/30) = 6,64 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 6,64 [W / m ² K] x 30 [K] = 199,18 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 199,18 [W / m ² ] x 30 [m ² ] = 5975,52 W

Elektron 21 – UNS M12310

En general, Elektron es la marca registrada de una amplia gama de aleaciones de magnesio fabricadas por una empresa británica Magnesium Elektron Limited. Elektron 21 , designado por UNS M12310, es una de las aleaciones con excelente resistencia a la corrosión y moldeabilidad. Los productos fundidos poseen una microestructura de grano fino y hermeticidad a la presión. Esta aleación se puede mecanizar fácilmente. La aplicación incluye deportes de motor y aeroespacial, ya que posee alta resistencia, peso ligero y excelentes características de amortiguación de vibraciones.

Resumen

Nombre	Elektron 21
Fase en STP	sólido
Densidad	1800 kg / m3
Resistencia a la tracción	280 MPa
Límite de elastacidad	145 MPa
Módulo de Young	45 GPa
Dureza Brinell	70 BHN
Punto de fusion	550-640 ° C
Conductividad térmica	116 W / mK
Capacidad calorífica	900 J / g K
Precio	40 $ / kg

Densidad de Elektron 21

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad de Elektron 21 es 1800 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de Elektron 21, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,822 m .

Propiedades mecánicas de Elektron 21 – UNS M12310

Resistencia de Elektron 21

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. Al diseñar estructuras y máquinas, es importante considerar estos factores, a fin de que el material seleccionado tenga la resistencia adecuada para resistir las cargas o fuerzas aplicadas y conservar su forma original.

La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas. Para la tensión de tracción, la capacidad de un material o estructura para soportar cargas que tienden a alargarse se conoce como resistencia máxima a la tracción (UTS). El límite elástico o límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). En caso de tensión de tensión de una barra uniforme (curva tensión-deformación), la  ley de Hooke describe el comportamiento de una barra en la región elástica. El módulo de elasticidad de Young es el módulo de elasticidad para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción.

Ver también: Resistencia de los materiales

Máxima resistencia a la tracción de Elektron 21

La resistencia máxima a la tracción de Elektron 21 es de 280 MPa.

Límite de elastacidad de Elektron 21

El límite elástico de Elektron 21  es de 145 MPa.

Módulo de Young de Elektron 21

El módulo de Young de Elektron 21 es de 45 GPa.

Dureza de Elektron 21

En la ciencia de los materiales, la  dureza  es la capacidad de resistir  la hendidura de la superficie  ( deformación plástica localizada ) y el  rayado . La prueba de dureza Brinell  es una de las pruebas de dureza por indentación, que se ha desarrollado para las pruebas de dureza. En las pruebas Brinell, se fuerza un penetrador esférico duro  bajo una carga específica en la superficie del metal que se va a probar.

El  número de dureza Brinell  (HB) es la carga dividida por el área de la superficie de la muesca. El diámetro de la impresión se mide con un microscopio con una escala superpuesta. El número de dureza Brinell se calcula a partir de la ecuación:

La dureza Brinell de Elektron 21 es de aproximadamente 70 BHN (convertida).

Ver también: dureza de materiales

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de Elektron 21. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia a la tracción máxima de este material, que es: UTS = 280 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 280 x 10 ⁶ x 0,0001 = 28 000 N

Propiedades térmicas de Elektron 21 – UNS M12310

Elektron 21 – Punto de fusión

Punto de Elektron 21 de fusión es de 550-640 ° C .

Tenga en cuenta que estos puntos están asociados con la presión atmosférica estándar. En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio. Para varios compuestos químicos y aleaciones, es difícil definir el punto de fusión, ya que generalmente son una mezcla de varios elementos químicos.

Elektron 21 – Conductividad térmica

La conductividad térmica de Elektron 21 es 116 W / (m · K) .

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

Elektron 21 – Calor específico

El calor específico de Elektron 21 es 900  J / g K .

El calor específico, o capacidad calorífica específica,  es una propiedad relacionada con la energía interna  que es muy importante en termodinámica. Las  propiedades intensivas  c _v  y  c _p  se definen para sustancias compresibles simples puras como derivadas parciales de la  energía interna  u (T, v)  y la  entalpía  h (T, p) , respectivamente:

donde los subíndices  v  y  p  denotan las variables que se mantienen fijas durante la diferenciación. Las propiedades  c _v  y  c _p  se denominan  calores específicos  (o  capacidades caloríficas ) porque, en determinadas condiciones especiales, relacionan el cambio de temperatura de un sistema con la cantidad de energía añadida por la transferencia de calor. Sus unidades SI son  J / kg K  o  J / mol K .

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de Elektron 21 con una conductividad térmica  de k ₁ = 116 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 116 + 1/30) = 7,43 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7,43 [W / m ² K] x 30 [K] = 222,84 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 222,84 [W / m ² ] x 30 [m ² ] = 6685,17 W

Acerca del duraluminio

Las aleaciones de aluminio de la serie 2000 están aleadas con cobre y pueden endurecerse por precipitación hasta obtener resistencias comparables al acero. Anteriormente conocidos como duraluminio , alguna vez fueron las aleaciones aeroespaciales más comunes, pero eran susceptibles de agrietarse por corrosión bajo tensión y se reemplazan cada vez más por la serie 7000 en nuevos diseños. Además del aluminio, los principales materiales del duraluminio son el cobre, el manganeso y el magnesio.

El duraluminio (también llamado duraluminio, duraluminio, duralum, dural (l) ium o dural) es una aleación de aluminio resistente y ligera descubierta en 1910 por Alfred Wilm, un metalúrgico alemán. Descubrió que después del enfriamiento, una aleación de aluminio que contenía un 4% de cobre se endurecía lentamente cuando se dejaba a temperatura ambiente durante varios días. Este proceso ahora se conoce como envejecimiento natural . También diseñó una aleación (duraluminio) adecuada para el fortalecimiento mediante este proceso en lo que ahora se conoce como endurecimiento por precipitación. Aunque no se proporcionó una explicación para el fenómeno hasta 1919, el duraluminio fue una de las primeras aleaciones de «endurecimiento por envejecimiento» que se utilizó.

Resumen

Nombre	Duraluminio
Fase en STP	sólido
Densidad	2780 kg / m3
Resistencia a la tracción	450 MPa
Límite de elastacidad	300 MPa
Módulo de Young	76 GPa
Dureza Brinell	120 BHN
Punto de fusion	570 ° C
Conductividad térmica	140 W / mK
Capacidad calorífica	900 J / g K
Precio	6 $ / kg

En términos de endurecimiento por envejecimiento, las aleaciones de aluminio-cobre recocidas en solución se pueden envejecer naturalmente a temperatura ambiente durante cuatro días o más para obtener propiedades máximas como dureza y resistencia. Este proceso se conoce como envejecimiento natural. A temperatura ambiente, la solubilidad del cobre en aluminio cae a una pequeña fracción del 1%. En este punto, el soluto de cobre está bloqueado dentro de la red de aluminio (matriz), pero debe «precipitar» fuera de la red de aluminio sobresaturado. El proceso de envejecimiento también puede acelerarse a cuestión de horas después del tratamiento de la solución y templado calentando la aleación sobresaturada a una temperatura específica y manteniéndola a esa temperatura durante un tiempo específico. Este proceso se llama envejecimiento artificial.

El duraluminio es relativamente blando, dúctil y fácilmente trabajable a temperatura normal. La aleación se puede laminar, forjar y extruir en diversas formas y productos. El peso ligero y la alta resistencia del duraluminio en comparación con el acero permitieron su aplicación en la construcción de aviones. Aunque la adición de cobre mejora la resistencia, también hace que estas aleaciones sean susceptibles a la corrosión. La conductividad eléctrica y térmica del duraluminio es menor que la del aluminio puro y mayor que la del acero.

Densidad de duraluminio

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad del duraluminio es de 2780 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de duraluminio, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,711 m .

Propiedades mecánicas del duraluminio

Resistencia del duraluminio

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas.

Máxima resistencia a la tracción: duraluminio

La resistencia máxima a la tracción de la aleación de aluminio 2024 depende en gran medida del temple del material, pero es de aproximadamente 450 MPa.

La máxima resistencia a la tracción es la máxima en la curva de ingeniería de tensión-deformación . Esto corresponde a la tensión máximaque puede ser sostenido por una estructura en tensión. La resistencia máxima a la tracción a menudo se reduce a «resistencia a la tracción» o incluso a «máxima». Si se aplica y se mantiene esta tensión, se producirá una fractura. A menudo, este valor es significativamente mayor que el límite elástico (entre un 50 y un 60 por ciento más que el rendimiento para algunos tipos de metales). Cuando un material dúctil alcanza su máxima resistencia, experimenta un estrechamiento donde el área de la sección transversal se reduce localmente. La curva de tensión-deformación no contiene una tensión mayor que la resistencia máxima. Aunque las deformaciones pueden seguir aumentando, la tensión suele disminuir después de que se ha alcanzado la resistencia máxima. Es una propiedad intensiva; por lo tanto, su valor no depende del tamaño de la muestra de prueba. Sin embargo, depende de otros factores, como la preparación de la muestra,temperatura del entorno de prueba y del material. Las resistencias a la tracción máxima varían desde 50 MPa para un aluminio hasta 3000 MPa para aceros de muy alta resistencia.

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de duraluminio. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia a la tracción máxima de este material, que es: UTS = 450 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 450 x 10 ⁶ x 0,0001 = 45 000 N

Límite de elastacidad

El límite elástico de la aleación de aluminio 2024 depende en gran medida del temple del material, pero es de unos 300 MPa.

El punto de fluencia es el punto en una curva de tensión-deformación que indica el límite del comportamiento elástico y el comportamiento plástico inicial. Fuerza de produccióno el límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). Antes del límite elástico, el material se deformará elásticamente y volverá a su forma original cuando se elimine la tensión aplicada. Una vez que se supera el límite de fluencia, una fracción de la deformación será permanente e irreversible. Algunos aceros y otros materiales exhiben un comportamiento denominado fenómeno de límite elástico. Los límites de elasticidad varían de 35 MPa para un aluminio de baja resistencia a más de 1400 MPa para aceros de muy alta resistencia.

Módulo de Young

El módulo de Young de la aleación de aluminio 2024 es de aproximadamente 76 GPa.

El módulo de Young es el módulo elástico para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción. Hasta un esfuerzo limitante, un cuerpo podrá recuperar sus dimensiones al retirar la carga. Las tensiones aplicadas hacen que los átomos de un cristal se muevan desde su posición de equilibrio. Todos los átomos se desplazan en la misma cantidad y aún mantienen su geometría relativa. Cuando se eliminan las tensiones, todos los átomos vuelven a sus posiciones originales y no se produce ninguna deformación permanente. Según la ley de Hooke , la tensión es proporcional a la deformación (en la región elástica) y la pendiente es el módulo de Young.. El módulo de Young es igual a la tensión longitudinal dividida por la deformación.

Dureza de las aleaciones de aluminio: duraluminio

La dureza Brinell de la aleación de aluminio 2024 depende en gran medida del temple del material, pero es de aproximadamente 110 MPa.

La prueba de dureza Rockwell  es una de las pruebas de dureza por indentación más comunes, que se ha desarrollado para las pruebas de dureza. A diferencia de la prueba de Brinell, el probador Rockwell mide la profundidad de penetración de un penetrador bajo una carga grande (carga mayor) en comparación con la penetración realizada por una precarga (carga menor). La carga menor establece la posición cero. Se aplica la carga principal y luego se retira mientras se mantiene la carga menor. La diferencia entre la profundidad de penetración antes y después de la aplicación de la carga principal se utiliza para calcular el  número de dureza Rockwell . Es decir, la profundidad de penetración y la dureza son inversamente proporcionales. La principal ventaja de la dureza Rockwell es su capacidad para  mostrar los valores de dureza directamente. El resultado es un número adimensional anotado como  HRA, HRB, HRC , etc., donde la última letra es la escala de Rockwell respectiva.

La prueba Rockwell C se realiza con un penetrador Brale ( cono de diamante de 120 ° ) y una carga mayor de 150 kg.

Propiedades térmicas de las aleaciones de aluminio: duraluminio

Las propiedades térmicas  de los materiales se refieren a la respuesta de los materiales a los cambios de  thermodynamics/thermodynamic-properties/what-is-temperature-physics/»>temperatura

 y a la aplicación de calor . A medida que un sólido absorbe thermodynamics/what-is-energy-physics/»>energía en forma de calor, su temperatura aumenta y sus dimensiones aumentan. Pero los diferentes materiales reaccionan a la aplicación de calor de manera diferente .

La capacidad calorífica , la expansión térmica y la conductividad térmica son propiedades que a menudo son críticas en el uso práctico de sólidos.

Punto de fusión de las aleaciones de aluminio

El punto de fusión de la aleación de aluminio 2024 es de alrededor de 570 ° C.

En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio.

Conductividad térmica de las aleaciones de aluminio

La conductividad térmica de la aleación de aluminio 2024 es de 140 W / (mK).

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de Duraluminio con una conductividad térmica  de k ₁ = 140 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 140 + 1/30) = 7,44 W / m ² K

El flujo de calor se puede calcular simplemente como: q = 7,44 [W / m ² K] x 30 [K] = 223,21 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 223,21 [W / m ² ] x 30 [m ² ] = 6696,19 W

Acerca del acero dulce

El acero con bajo contenido de carbono , también conocido como acero dulce, es ahora la forma más común de acero porque su precio es relativamente bajo y proporciona propiedades materiales que son aceptables para muchas aplicaciones. El acero con bajo contenido de carbono contiene aproximadamente entre un 0,05 y un 0,25% de carbono, lo que lo hace maleable y dúctil . El acero dulce tiene una resistencia a la tracción relativamente baja , pero es barato y fácil de formar; la dureza de la superficie se puede aumentar mediante la carburación.

Resumen

Nombre	Acero dulce
Fase en STP	sólido
Densidad	7850 kg / m3
Resistencia a la tracción	400-550 MPa
Límite de elastacidad	250 MPa
Módulo de Young	200 GPa
Dureza Brinell	120 BHN
Punto de fusion	1450 ° C
Conductividad térmica	50 W / mK
Capacidad calorífica	510 J / g K
Precio	0,5 $ / kg

Densidad del acero dulce

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad del acero dulce es 7850 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de acero dulce, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,503 m .

Propiedades mecánicas del acero dulce

Los materiales se eligen con frecuencia para diversas aplicaciones porque tienen combinaciones deseables de características mecánicas. Para aplicaciones estructurales, las propiedades de los materiales son cruciales y los ingenieros deben tenerlas en cuenta.

Resistencia del acero dulce

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas.

Resistencia a la tracción

La resistencia máxima a la tracción del acero dulce se encuentra entre 400 y 550 MPa.

La máxima resistencia a la tracción es la máxima en la curva de ingeniería de tensión-deformación . Esto corresponde a la tensión máximaque puede ser sostenido por una estructura en tensión. La resistencia máxima a la tracción a menudo se reduce a «resistencia a la tracción» o incluso a «máxima». Si se aplica y se mantiene esta tensión, se producirá una fractura. A menudo, este valor es significativamente mayor que el límite elástico (entre un 50 y un 60 por ciento más que el rendimiento para algunos tipos de metales). Cuando un material dúctil alcanza su máxima resistencia, experimenta un estrechamiento donde el área de la sección transversal se reduce localmente. La curva de tensión-deformación no contiene una tensión mayor que la resistencia máxima. Aunque las deformaciones pueden seguir aumentando, la tensión suele disminuir después de que se ha alcanzado la resistencia máxima. Es una propiedad intensiva; por lo tanto, su valor no depende del tamaño de la muestra de prueba. Sin embargo, depende de otros factores, como la preparación de la muestra,temperatura del entorno de prueba y del material. Las resistencias a la tracción máxima varían desde 50 MPa para un aluminio hasta 3000 MPa para aceros de muy alta resistencia.

Límite de elastacidad

El límite elástico del acero dulce es de 250 MPa.

El punto de fluencia es el punto en una curva de tensión-deformación que indica el límite del comportamiento elástico y el comportamiento plástico inicial. Fuerza de produccióno el límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). Antes del límite elástico, el material se deformará elásticamente y volverá a su forma original cuando se elimine la tensión aplicada. Una vez que se supera el límite de fluencia, una fracción de la deformación será permanente e irreversible. Algunos aceros y otros materiales exhiben un comportamiento denominado fenómeno de límite elástico. Los límites de elasticidad varían de 35 MPa para un aluminio de baja resistencia a más de 1400 MPa para aceros de muy alta resistencia.

Módulo de Young

El módulo de Young del acero dulce  es de 200 GPa.

El módulo de Young es el módulo elástico para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción. Hasta un esfuerzo limitante, un cuerpo podrá recuperar sus dimensiones al retirar la carga. Las tensiones aplicadas hacen que los átomos de un cristal se muevan desde su posición de equilibrio. Todos los átomos se desplazan en la misma cantidad y aún mantienen su geometría relativa. Cuando se eliminan las tensiones, todos los átomos vuelven a sus posiciones originales y no se produce ninguna deformación permanente. Según la ley de Hooke , la tensión es proporcional a la deformación (en la región elástica) y la pendiente es el módulo de Young.. El módulo de Young es igual a la tensión longitudinal dividida por la deformación.

Dureza del acero dulce

La dureza Brinell del acero dulce  es de aproximadamente 120 MPa.

En la ciencia de los materiales, la dureza es la capacidad de resistir la hendidura de la superficie ( deformación plástica localizada ) y el rayado . La dureza es probablemente la propiedad del material menos definida porque puede indicar resistencia al rayado, resistencia a la abrasión, resistencia a la indentación o incluso resistencia a la deformación o deformación plástica localizada. La dureza es importante desde el punto de vista de la ingeniería porque la resistencia al desgaste por fricción o erosión por vapor, aceite y agua generalmente aumenta con la dureza.

La prueba de dureza Brinell es una de las pruebas de dureza por indentación, que se ha desarrollado para las pruebas de dureza. En las pruebas Brinell, se fuerza un penetrador esférico durobajo una carga específica en la superficie del metal que se va a probar. La prueba típica utiliza una bola de acero endurecido de 10 mm (0,39 pulg.) De diámetro  como penetrador con una fuerza de 3000 kgf (29,42 kN; 6,614 lbf). La carga se mantiene constante durante un tiempo determinado (entre 10 y 30 s). Para materiales más blandos, se usa una fuerza menor; para materiales más duros, una bola de carburo de tungsteno se sustituye por la bola de acero.

La prueba proporciona resultados numéricos para cuantificar la dureza de un material, que se expresa mediante el número de dureza Brinell – HB . El número de dureza Brinell está designado por las normas de prueba más comúnmente utilizadas (ASTM E10-14 [2] e ISO 6506-1: 2005) como HBW (H de dureza, B de Brinell y W del material del penetrador, tungsteno ( wolfram) carburo). En las normas anteriores se utilizaba HB o HBS para referirse a las medidas realizadas con penetradores de acero.

El número de dureza Brinell (HB) es la carga dividida por el área de la superficie de la muesca. El diámetro de la impresión se mide con un microscopio con una escala superpuesta. El número de dureza Brinell se calcula a partir de la ecuación:

Existe una variedad de métodos de prueba de uso común (por ejemplo, Brinell, Knoop , Vickers y Rockwell ). Hay tablas disponibles que correlacionan los números de dureza de los diferentes métodos de prueba donde la correlación es aplicable. En todas las escalas, un número de dureza alto representa un metal duro.

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de acero dulce. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia máxima a la tracción de este material, que es: UTS = 500 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 500 x 10 ⁶ x 0,0001 = 50 000 N

Propiedades térmicas del acero dulce

Las propiedades térmicas  de los materiales se refieren a la respuesta de los materiales a los cambios de  thermodynamics/thermodynamic-properties/what-is-temperature-physics/»>temperatura y a la aplicación de calor . A medida que un sólido absorbe thermodynamics/what-is-energy-physics/»>energía en forma de calor, su temperatura aumenta y sus dimensiones aumentan. Pero los diferentes materiales reaccionan a la aplicación de calor de manera diferente .

La capacidad calorífica , la expansión térmica y la conductividad térmica son propiedades que a menudo son críticas en el uso práctico de sólidos.

Punto de fusión del acero dulce

El punto de fusión del acero dulce  es de alrededor de 1450 ° C.

En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio.

Conductividad térmica del acero dulce

El acero dulce es una sustancia de múltiples elementos, principalmente de hierro, con adiciones de carbono e impurezas. La conductividad térmica del hierro forjado ronda los 50 W / (mK).

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de acero dulce con una conductividad térmica  de k ₁ = 50 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 50 + 1/30) = 7,33 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7,33 [W / m ² K] x 30 [K] = 220,05 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 220,05 [W / m ² ] x 30 [m ² ] = 6601,48 W

Acerca del hierro gris

El hierro fundido gris es el tipo de hierro más antiguo y común que existe y probablemente lo que la mayoría de la gente piensa cuando oye el término «hierro fundido». Los contenidos de carbono y silicio de las fundiciones grises varían entre 2,5 y 4,0% en peso y 1,0 y 3,0% en peso, respectivamente.

La fundición gris se caracteriza por su microestructura grafítica , que provoca que las fracturas del material tengan un aspecto gris . Esto se debe a la presencia de grafito en su composición. En hierro fundido gris, el grafito se forma como escamas, adquiriendo una geometría tridimensional.

El hierro fundido gris tiene menos resistencia a la tracción y resistencia a los golpes que el acero, pero su resistencia a la compresión es comparable al acero con bajo y medio carbono. El hierro fundido gris tiene buena conductividad térmica y capacidad calorífica específica, por lo que se usa a menudo en utensilios de cocina y rotores de freno.

Resumen

Nombre	Hierro gris
Fase en STP	sólido
Densidad	7150 kg / m3
Resistencia a la tracción	395 MPa
Límite de elastacidad	N / A
Módulo de Young	124 GPa
Dureza Brinell	235 BHN
Punto de fusion	1260 ° C
Conductividad térmica	53 W / mK
Capacidad calorífica	460 J / g K
Precio	1,2 $ / kg

Densidad del hierro gris

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad del hierro gris es 7150 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de hierro gris, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,519 m .

Propiedades mecánicas del hierro gris

Los materiales se eligen con frecuencia para diversas aplicaciones porque tienen combinaciones deseables de características mecánicas. Para aplicaciones estructurales, las propiedades de los materiales son cruciales y los ingenieros deben tenerlas en cuenta.

Resistencia del hierro gris

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas.

Resistencia a la tracción

La resistencia máxima a la tracción del hierro gris (ASTM A48 Clase 40) es 295 MPa.

La máxima resistencia a la tracción es la máxima en la curva de ingeniería de tensión-deformación . Esto corresponde a la tensión máximaque puede ser sostenido por una estructura en tensión. La resistencia máxima a la tracción a menudo se reduce a «resistencia a la tracción» o incluso a «máxima». Si se aplica y se mantiene esta tensión, se producirá una fractura. A menudo, este valor es significativamente mayor que el límite elástico (entre un 50 y un 60 por ciento más que el rendimiento para algunos tipos de metales). Cuando un material dúctil alcanza su máxima resistencia, experimenta un estrechamiento donde el área de la sección transversal se reduce localmente. La curva de tensión-deformación no contiene una tensión mayor que la resistencia máxima. Aunque las deformaciones pueden seguir aumentando, la tensión suele disminuir después de que se ha alcanzado la resistencia máxima. Es una propiedad intensiva; por lo tanto, su valor no depende del tamaño de la muestra de prueba. Sin embargo, depende de otros factores, como la preparación de la muestra,temperatura del entorno de prueba y del material. Las resistencias a la tracción máxima varían desde 50 MPa para un aluminio hasta 3000 MPa para aceros de muy alta resistencia.

Módulo de Young

El módulo de Young del hierro gris (ASTM A48 Clase 40) es 124 GPa.

El módulo de Young es el módulo elástico para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción. Hasta un esfuerzo limitante, un cuerpo podrá recuperar sus dimensiones al retirar la carga. Las tensiones aplicadas hacen que los átomos de un cristal se muevan desde su posición de equilibrio. Todos los átomos se desplazan en la misma cantidad y aún mantienen su geometría relativa. Cuando se eliminan las tensiones, todos los átomos vuelven a sus posiciones originales y no se produce ninguna deformación permanente. Según la ley de Hooke , la tensión es proporcional a la deformación (en la región elástica) y la pendiente es el módulo de Young.. El módulo de Young es igual a la tensión longitudinal dividida por la deformación.

Dureza del hierro fundido gris – ASTM A48 Clase 40

La dureza Brinell del hierro gris (ASTM A48 Clase 40) es de aproximadamente 235 MPa.

En la ciencia de los materiales, la dureza es la capacidad de resistir la hendidura de la superficie ( deformación plástica localizada ) y el rayado . La dureza es probablemente la propiedad del material menos definida porque puede indicar resistencia al rayado, resistencia a la abrasión, resistencia a la indentación o incluso resistencia a la deformación o deformación plástica localizada. La dureza es importante desde el punto de vista de la ingeniería porque la resistencia al desgaste por fricción o erosión por vapor, aceite y agua generalmente aumenta con la dureza.

La prueba de dureza Brinell es una de las pruebas de dureza por indentación, que se ha desarrollado para las pruebas de dureza. En las pruebas Brinell, se fuerza un penetrador esférico durobajo una carga específica en la superficie del metal que se va a probar. La prueba típica utiliza una bola de acero endurecido de 10 mm (0,39 pulg.) De diámetro  como penetrador con una fuerza de 3000 kgf (29,42 kN; 6,614 lbf). La carga se mantiene constante durante un tiempo determinado (entre 10 y 30 s). Para materiales más blandos, se usa una fuerza menor; para materiales más duros, una bola de carburo de tungsteno se sustituye por la bola de acero.

La prueba proporciona resultados numéricos para cuantificar la dureza de un material, que se expresa mediante el número de dureza Brinell – HB . El número de dureza Brinell está designado por las normas de prueba más comúnmente utilizadas (ASTM E10-14 [2] e ISO 6506-1: 2005) como HBW (H de dureza, B de Brinell y W del material del penetrador, tungsteno ( wolfram) carburo). En las normas anteriores se utilizaba HB o HBS para referirse a las medidas realizadas con penetradores de acero.

El número de dureza Brinell (HB) es la carga dividida por el área de la superficie de la muesca. El diámetro de la impresión se mide con un microscopio con una escala superpuesta. El número de dureza Brinell se calcula a partir de la ecuación:

Existe una variedad de métodos de prueba de uso común (por ejemplo, Brinell, Knoop , Vickers y Rockwell ). Hay tablas disponibles que correlacionan los números de dureza de los diferentes métodos de prueba donde la correlación es aplicable. En todas las escalas, un número de dureza alto representa un metal duro.

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de hierro gris. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia máxima a la tracción de este material, que es: UTS = 295 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 295 x 10 ⁶ x 0,0001 = 29 500 N

Propiedades térmicas del hierro gris

Las propiedades térmicas  de los materiales se refieren a la respuesta de los materiales a los cambios de  thermodynamics/thermodynamic-properties/what-is-temperature-physics/»>temperatura y a la aplicación de calor . A medida que un sólido absorbe thermodynamics/what-is-energy-physics/»>energía en forma de calor, su temperatura aumenta y sus dimensiones aumentan. Pero los diferentes materiales reaccionan a la aplicación de calor de manera diferente .

La capacidad calorífica , la expansión térmica y la conductividad térmica son propiedades que a menudo son críticas en el uso práctico de sólidos.

Punto de fusión del hierro gris gris

El punto de fusión del hierro gris es de alrededor de 1260 ° C.

En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio.

Conductividad térmica del hierro gris

La conductividad térmica del hierro gris  es 53 W / (mK).

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de Hierro Gris con una conductividad térmica  de k ₁ = 53 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 53 + 1/30) = 7,34 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7,34 [W / m ² K] x 30 [K] = 220,32 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 220,32 [W / m ² ] x 30 [m ² ] = 6609,7 W

Acerca de la aleación TZM

Las aleaciones de molibdeno-titanio-circonio (TZM) contienen pequeñas cantidades de titanio y circonio dopado con pequeñas cantidades de carburos muy finos. Esta aleación pertenece a las aleaciones refractarias, que son bien conocidas por su extraordinaria resistencia al calor y al desgaste. El requisito clave para soportar altas temperaturas es un alto punto de fusión y propiedades mecánicas estables (por ejemplo, alta dureza) incluso a altas temperaturas. Esta aleación funciona de manera más eficiente en rangos de temperatura de 700-1400 ° C. La aleación exhibe una mayor resistencia a la fluencia y resistencia a altas temperaturas, lo que hace posibles temperaturas de servicio superiores a 1060 ° C para el material. Por lo general, se fabrica mediante procesos de pulvimetalurgia o fundición por arco.

Densidad de la aleación TZM

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad de la aleación TZM es 10220 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de aleación TZM, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,461 m .

Propiedades mecánicas de la aleación TZM

Resistencia de la aleación TZM

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. Al diseñar estructuras y máquinas, es importante considerar estos factores, a fin de que el material seleccionado tenga la resistencia adecuada para resistir las cargas o fuerzas aplicadas y conservar su forma original.

La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas. Para la tensión de tracción, la capacidad de un material o estructura para soportar cargas que tienden a alargarse se conoce como resistencia máxima a la tracción (UTS). El límite elástico o límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). En caso de tensión de tensión de una barra uniforme (curva tensión-deformación), la  ley de Hooke describe el comportamiento de una barra en la región elástica. El módulo de elasticidad de Young es el módulo de elasticidad para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción.

Ver también: Resistencia de los materiales

Máxima resistencia a la tracción de la aleación TZM

La resistencia máxima a la tracción de la aleación TZM es de 800 MPa.

Límite de elastacidad de la aleación TZM

El límite elástico de la aleación TZM  es N / A.

Módulo de Young de la aleación TZM

El módulo de Young de la aleación TZM es de 320 GPa.

Dureza de la aleación TZM

En la ciencia de los materiales, la  dureza  es la capacidad de resistir  la hendidura de la superficie  ( deformación plástica localizada ) y el  rayado . La prueba de dureza Brinell  es una de las pruebas de dureza por indentación, que se ha desarrollado para las pruebas de dureza. En las pruebas Brinell, se fuerza un penetrador esférico duro  bajo una carga específica en la superficie del metal que se va a probar.

El  número de dureza Brinell  (HB) es la carga dividida por el área de la superficie de la muesca. El diámetro de la impresión se mide con un microscopio con una escala superpuesta. El número de dureza Brinell se calcula a partir de la ecuación:

La dureza Brinell de la aleación TZM es de aproximadamente 220 BHN (convertida).

Ver también: dureza de materiales

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de aleación TZM. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia máxima a la tracción de este material, que es: UTS = 800 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 800 x 10 ⁶ x 0,0001 = 80 000 N

Propiedades térmicas de la aleación TZM

Aleación TZM – Punto de fusión

Punto de TZM aleación de fusión es de 2597 ° C .

Tenga en cuenta que estos puntos están asociados con la presión atmosférica estándar. En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio. Para varios compuestos químicos y aleaciones, es difícil definir el punto de fusión, ya que generalmente son una mezcla de varios elementos químicos.

Aleación TZM – Conductividad térmica

La conductividad térmica de la aleación TZM es de 126 W / (m · K) .

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

Aleación TZM – Calor específico

El calor específico de TZM aleación es 305 J / g K .

El calor específico, o capacidad calorífica específica,  es una propiedad relacionada con la energía interna  que es muy importante en termodinámica. Las  propiedades intensivas  c _v  y  c _p  se definen para sustancias compresibles simples puras como derivadas parciales de la  energía interna  u (T, v)  y la  entalpía  h (T, p) , respectivamente:

donde los subíndices  v  y  p  denotan las variables que se mantienen fijas durante la diferenciación. Las propiedades  c _v  y  c _p  se denominan  calores específicos  (o  capacidades caloríficas ) porque, en determinadas condiciones especiales, relacionan el cambio de temperatura de un sistema con la cantidad de energía añadida por la transferencia de calor. Sus unidades SI son  J / kg K  o  J / mol K .

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de Aleación TZM con una conductividad térmica  de k ₁ = 126 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 126 + 1/30) = 7,43 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7,43 [W / m ² K] x 30 [K] = 223,01 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 223,01 [W / m ² ] x 30 [m ² ] = 6690,27 W
