Nick Connor

Sobre Inconel

En general, Inconel es una marca registrada de Special Metals para una familia de superaleaciones austeníticas a base de níquel-cromo. Inconel 718 es una superaleación a base de níquel que posee propiedades de alta resistencia y resistencia a temperaturas elevadas. También demuestra una protección notable contra la corrosión y la oxidación. La resistencia a altas temperaturas de Inconel se desarrolla mediante el fortalecimiento de la solución sólida o el endurecimiento por precipitación, según la aleación. Inconel 718 está compuesto de 55% de níquel, 21% de cromo, 6% de hierro y pequeñas cantidades de manganeso, carbono y cobre.

Los usos comunes de las superaleaciones se encuentran en la industria aeroespacial y en algunas otras industrias de alta tecnología. Con la combinación de resistencia a la corrosión y resistencia del material frente al calor extremo, este tipo de superaleación funciona bien en la industria nuclear. Algunas plantas nucleares utilizan superaleaciones a base de níquel para el núcleo del reactor, la varilla de control y partes similares. En la industria nuclear, se utilizan especialmente superaleaciones bajas en cobalto (debido a la posible activación del cobalto-59). Algunas de las partes estructurales de los conjuntos de combustible nuclear , como la tobera superior e inferior, pueden producirse a partir de superaleaciones como Inconel. Las rejillas espaciadoras generalmente están hechas de un material resistente a la corrosión con una sección transversal de baja absorción para los neutrones térmicos , generalmente una aleación de circonio (~ 0.18 × ^10-24cm ² ). La primera y última rejilla espaciadora también pueden estar hechas de Inconel con bajo contenido de cobalto, que es una superaleación muy adecuada para el servicio en entornos extremos sujetos a presión y calor.

Resumen

Nombre	Inconel
Fase en STP	sólido
Densidad	8200 kg / m3
Resistencia a la tracción	1200 MPa
Límite de elastacidad	1030 MPa
Módulo de Young	200 GPa
Dureza Brinell	330 BHN
Punto de fusion	1400 ° C
Conductividad térmica	6,5 W / mK
Capacidad calorífica	460 J / g K
Precio	40 $ / kg

Densidad de Inconel

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad de Inconel es de 8200 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de Inconel, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,496 m .

Propiedades mecánicas de Inconel

Los materiales se eligen con frecuencia para diversas aplicaciones porque tienen combinaciones deseables de características mecánicas. Para aplicaciones estructurales, las propiedades de los materiales son cruciales y los ingenieros deben tenerlas en cuenta.

Resistencia de Inconel 718

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas.

Resistencia a la tracción

La resistencia máxima a la tracción de Inconel 718 depende del proceso de tratamiento térmico, pero es de aproximadamente 1200 MPa.

La máxima resistencia a la tracción es la máxima en la curva de ingeniería de tensión-deformación . Esto corresponde a la tensión máximaque puede ser sostenido por una estructura en tensión. La resistencia máxima a la tracción a menudo se reduce a «resistencia a la tracción» o incluso a «máxima». Si se aplica y se mantiene esta tensión, se producirá una fractura. A menudo, este valor es significativamente mayor que el límite elástico (entre un 50 y un 60 por ciento más que el rendimiento para algunos tipos de metales). Cuando un material dúctil alcanza su máxima resistencia, experimenta un estrechamiento donde el área de la sección transversal se reduce localmente. La curva de tensión-deformación no contiene una tensión mayor que la resistencia máxima. Aunque las deformaciones pueden seguir aumentando, la tensión suele disminuir después de que se ha alcanzado la resistencia máxima. Es una propiedad intensiva; por lo tanto, su valor no depende del tamaño de la muestra de prueba. Sin embargo, depende de otros factores, como la preparación de la muestra,temperatura del entorno de prueba y del material. Las resistencias a la tracción máxima varían desde 50 MPa para un aluminio hasta 3000 MPa para aceros de muy alta resistencia.

Límite de elastacidad

El límite elástico de Inconel 718 depende del proceso de tratamiento térmico, pero es de aproximadamente 1030 MPa.

El punto de fluencia es el punto en una curva de tensión-deformación que indica el límite del comportamiento elástico y el comportamiento plástico inicial. Fuerza de produccióno el límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). Antes del límite elástico, el material se deformará elásticamente y volverá a su forma original cuando se elimine la tensión aplicada. Una vez que se supera el límite de fluencia, una fracción de la deformación será permanente e irreversible. Algunos aceros y otros materiales exhiben un comportamiento denominado fenómeno de límite elástico. Los límites de elasticidad varían de 35 MPa para un aluminio de baja resistencia a más de 1400 MPa para aceros de muy alta resistencia.

Módulo de Young

El módulo de Young de Inconel 718 es 200 GPa.

El módulo de Young es el módulo elástico para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción. Hasta un esfuerzo limitante, un cuerpo podrá recuperar sus dimensiones al retirar la carga. Las tensiones aplicadas hacen que los átomos de un cristal se muevan desde su posición de equilibrio. Todos los átomos se desplazan en la misma cantidad y aún mantienen su geometría relativa. Cuando se eliminan las tensiones, todos los átomos vuelven a sus posiciones originales y no se produce ninguna deformación permanente. Según la ley de Hooke , la tensión es proporcional a la deformación (en la región elástica) y la pendiente es el módulo de Young.. El módulo de Young es igual a la tensión longitudinal dividida por la deformación.

Dureza de Inconel 718

La dureza Brinell de Inconel 718 depende del proceso de tratamiento térmico, pero es de aproximadamente 330 MPa.

En la ciencia de los materiales, la dureza es la capacidad de resistir la hendidura de la superficie ( deformación plástica localizada ) y el rayado . La dureza es probablemente la propiedad del material menos definida porque puede indicar resistencia al rayado, resistencia a la abrasión, resistencia a la indentación o incluso resistencia a la deformación o deformación plástica localizada. La dureza es importante desde el punto de vista de la ingeniería porque la resistencia al desgaste por fricción o erosión por vapor, aceite y agua generalmente aumenta con la dureza.

La prueba de dureza Brinell es una de las pruebas de dureza por indentación, que se ha desarrollado para las pruebas de dureza. En las pruebas Brinell, se fuerza un penetrador esférico durobajo una carga específica en la superficie del metal que se va a probar. La prueba típica utiliza una bola de acero endurecido de 10 mm (0,39 pulg.) De diámetro  como penetrador con una fuerza de 3000 kgf (29,42 kN; 6,614 lbf). La carga se mantiene constante durante un tiempo determinado (entre 10 y 30 s). Para materiales más blandos, se usa una fuerza menor; para materiales más duros, una bola de carburo de tungsteno se sustituye por la bola de acero.

La prueba proporciona resultados numéricos para cuantificar la dureza de un material, que se expresa mediante el número de dureza Brinell – HB . El número de dureza Brinell está designado por las normas de prueba más comúnmente utilizadas (ASTM E10-14 [2] e ISO 6506-1: 2005) como HBW (H de dureza, B de Brinell y W del material del penetrador, tungsteno ( wolfram) carburo). En las normas anteriores se utilizaba HB o HBS para referirse a las medidas realizadas con penetradores de acero.

El número de dureza Brinell (HB) es la carga dividida por el área de la superficie de la muesca. El diámetro de la impresión se mide con un microscopio con una escala superpuesta. El número de dureza Brinell se calcula a partir de la ecuación:

Existe una variedad de métodos de prueba de uso común (por ejemplo, Brinell, Knoop , Vickers y Rockwell ). Hay tablas disponibles que correlacionan los números de dureza de los diferentes métodos de prueba donde la correlación es aplicable. En todas las escalas, un número de dureza alto representa un metal duro.

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de Inconel. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia máxima a la tracción de este material, que es: UTS = 1200 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 1200 x 10 ⁶ x 0,0001 = 120 000 N

Propiedades térmicas de Inconel

Las propiedades térmicas  de los materiales se refieren a la respuesta de los materiales a los cambios de  thermodynamics/thermodynamic-properties/what-is-temperature-physics/»>temperatura y a la aplicación de calor . A medida que un sólido absorbe thermodynamics/what-is-energy-physics/»>energía en forma de calor, su temperatura aumenta y sus dimensiones aumentan. Pero los diferentes materiales reaccionan a la aplicación de calor de manera diferente .

La capacidad calorífica , la expansión térmica y la conductividad térmica son propiedades que a menudo son críticas en el uso práctico de sólidos.

Punto de fusión de Inconel 718

El punto de fusión del acero Inconel 718 es de alrededor de 1400 ° C.

En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio.

Conductividad térmica de Inconel 718

La conductividad térmica de Inconel 718 es 6,5 W / (mK).

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

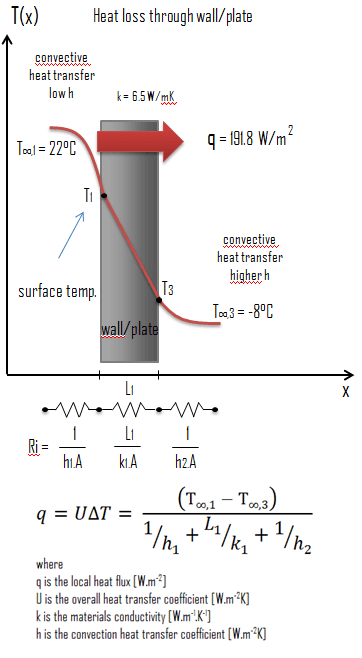

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de Inconel con la conductividad térmica  de k ₁ = 6,5 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 6,5 + 1/30) = 6,39 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 6,39 [W / m ² K] x 30 [K] = 191,8 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 191,8 [W / m ² ] x 30 [m ² ] = 5754,1 W

Acerca del cobre de brea tenaz electrolítica (ETP)

El cobre electrolítico de brea tenaz , UNS C11000, es cobre puro (con un máximo de 0,0355% de impurezas) refinado mediante un proceso de refinado electrolítico y es el grado de cobre más utilizado en todo el mundo. ETP tiene una clasificación de conductividad mínima de 100% IACS y se requiere que sea 99,9% puro. Tiene de 0,02% a 0,04% de oxígeno.contenido (típico). El cableado eléctrico es el mercado más importante para la industria del cobre. Esto incluye cableado de energía estructural, cable de distribución de energía, alambre para electrodomésticos, cable de comunicaciones, alambre y cable automotriz y alambre magnético. Aproximadamente la mitad de todo el cobre extraído se utiliza para conductores de cables y alambres eléctricos. El cobre puro tiene la mejor conductividad eléctrica y térmica de cualquier metal comercial. La conductividad del cobre es el 97% de la de la plata. Debido a su costo mucho menor y mayor abundancia, el cobre ha sido tradicionalmente el material estándar utilizado para aplicaciones de transmisión de electricidad.

Resumen

Nombre	ETP
Fase en STP	sólido
Densidad	8890 kg / m3
Resistencia a la tracción	250 MPa
Límite de elastacidad	60-300 MPa
Módulo de Young	120 GPa
Dureza Brinell	70 BHN
Punto de fusion	1085 ° C
Conductividad térmica	394 W / mK
Capacidad calorífica	380 J / g K
Precio	10 $ / kg

Densidad de ETP

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad de ETP es 8890 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de ETP, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,483 m .

Propiedades mecánicas de ETP

Los materiales se eligen con frecuencia para diversas aplicaciones porque tienen combinaciones deseables de características mecánicas. Para aplicaciones estructurales, las propiedades de los materiales son cruciales y los ingenieros deben tenerlas en cuenta.

Resistencia de las aleaciones de cobre

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas.

Resistencia a la tracción

La resistencia máxima a la tracción del cobre de brea tenaz electrolítica (ETP) es de aproximadamente 250 MPa.

La máxima resistencia a la tracción es la máxima en la curva de ingeniería de tensión-deformación . Esto corresponde a la tensión máximaque puede ser sostenido por una estructura en tensión. La resistencia máxima a la tracción a menudo se reduce a «resistencia a la tracción» o incluso a «máxima». Si se aplica y se mantiene esta tensión, se producirá una fractura. A menudo, este valor es significativamente mayor que el límite elástico (entre un 50 y un 60 por ciento más que el rendimiento para algunos tipos de metales). Cuando un material dúctil alcanza su máxima resistencia, experimenta un estrechamiento donde el área de la sección transversal se reduce localmente. La curva de tensión-deformación no contiene una tensión mayor que la resistencia máxima. Aunque las deformaciones pueden seguir aumentando, la tensión suele disminuir después de que se ha alcanzado la resistencia máxima. Es una propiedad intensiva; por lo tanto, su valor no depende del tamaño de la muestra de prueba. Sin embargo, depende de otros factores, como la preparación de la muestra,temperatura del entorno de prueba y del material. Las resistencias a la tracción máxima varían desde 50 MPa para un aluminio hasta 3000 MPa para aceros de muy alta resistencia.

Límite de elastacidad

La resistencia de prueba del cobre de brea tenaz electrolítica (ETP) está entre 60-300 MPa.

El punto de fluencia es el punto en una curva de tensión-deformación que indica el límite del comportamiento elástico y el comportamiento plástico inicial. Fuerza de produccióno el límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). Antes del límite elástico, el material se deformará elásticamente y volverá a su forma original cuando se elimine la tensión aplicada. Una vez que se supera el límite de fluencia, una fracción de la deformación será permanente e irreversible. Algunos aceros y otros materiales exhiben un comportamiento denominado fenómeno de límite elástico. Los límites de elasticidad varían de 35 MPa para un aluminio de baja resistencia a más de 1400 MPa para aceros de muy alta resistencia.

Módulo de Young

El módulo de Young del cobre de brea tenaz a los electrolitos (ETP) es de aproximadamente 120 GPa.

El módulo de Young es el módulo elástico para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción. Hasta un esfuerzo limitante, un cuerpo podrá recuperar sus dimensiones al retirar la carga. Las tensiones aplicadas hacen que los átomos de un cristal se muevan desde su posición de equilibrio. Todos los átomos se desplazan en la misma cantidad y aún mantienen su geometría relativa. Cuando se eliminan las tensiones, todos los átomos vuelven a sus posiciones originales y no se produce ninguna deformación permanente. Según la ley de Hooke , la tensión es proporcional a la deformación (en la región elástica) y la pendiente es el módulo de Young.. El módulo de Young es igual a la tensión longitudinal dividida por la deformación.

Dureza del cobre de brea tenaz electrolítica (ETP)

La dureza Vickers del cobre de brea tenaz electrolítica (ETP) depende en gran medida del temple del material, pero está entre 50 y 150 HV.

La prueba de dureza Rockwell  es una de las pruebas de dureza por indentación más comunes, que se ha desarrollado para las pruebas de dureza. A diferencia de la prueba de Brinell, el probador Rockwell mide la profundidad de penetración de un penetrador bajo una carga grande (carga mayor) en comparación con la penetración realizada por una precarga (carga menor). La carga menor establece la posición cero. Se aplica la carga principal y luego se retira mientras se mantiene la carga menor. La diferencia entre la profundidad de penetración antes y después de la aplicación de la carga principal se utiliza para calcular el  número de dureza Rockwell . Es decir, la profundidad de penetración y la dureza son inversamente proporcionales. La principal ventaja de la dureza Rockwell es su capacidad para  mostrar los valores de dureza directamente. El resultado es un número adimensional anotado como  HRA, HRB, HRC , etc., donde la última letra es la escala de Rockwell respectiva.

La prueba Rockwell C se realiza con un penetrador Brale ( cono de diamante de 120 ° ) y una carga mayor de 150 kg.

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de EPT. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción de este material, que es: UTS = 250 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 250 x 10 ⁶ x 0,0001 = 25 000 N

Propiedades térmicas de ETP

Las propiedades térmicas  de los materiales se refieren a la respuesta de los materiales a los cambios de  thermodynamics/thermodynamic-properties/what-is-temperature-physics/»>temperatura y a la aplicación de calor . A medida que un sólido absorbe thermodynamics/what-is-energy-physics/»>energía en forma de calor, su temperatura aumenta y sus dimensiones aumentan. Pero los diferentes materiales reaccionan a la aplicación de calor de manera diferente .

La capacidad calorífica , la expansión térmica y la conductividad térmica son propiedades que a menudo son críticas en el uso práctico de sólidos.

Punto de fusión de ETP

El punto de fusión del cobre de brea tenaz electrolítica (ETP) es de alrededor de 1085 ° C.

En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio.

Conductividad térmica de EPT

La conductividad térmica del cobre de brea tenaz electrolítica (ETP) es 394 W / (mK).

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de EPT con una conductividad térmica  de k ₁ = 394 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 394 + 1/30) = 7,48 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7,48 [W / m ² K] x 30 [K] = 224,36 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 224,36 [W / m ² ] x 30 [m ² ] = 6730,78 W

Sobre Cuproníquel

Los cuproníquel son aleaciones de cobre-níquel que contienen típicamente de 60 a 90 por ciento de cobre y níquel como principal elemento de aleación. Las dos aleaciones principales son 90/10 y 70/30. También pueden contener otros elementos de refuerzo, como manganeso y hierro. Los cuproníquel tienen una excelente resistencia a la corrosión causada por el agua de mar. A pesar de su alto contenido de cobre, el cuproníquel es de color plateado. La adición de níquel al cobre también mejora la fuerza y ​​la resistencia a la corrosión, pero se conserva una buena ductilidad.

Resumen

Nombre	Cuproníquel
Fase en STP	sólido
Densidad	8940 kg / m3
Resistencia a la tracción	275 MPa
Límite de elastacidad	105 MPa
Módulo de Young	135 GPa
Dureza Brinell	100 BHN
Punto de fusion	1100 ° C
Conductividad térmica	40 W / mK
Capacidad calorífica	400 J / g K
Precio	8 $ / kg

Densidad de cuproníquel

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad del cuproníquel es de 8940 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de cuproníquel, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,482 m .

Propiedades mecánicas del cuproníquel

Los materiales se eligen con frecuencia para diversas aplicaciones porque tienen combinaciones deseables de características mecánicas. Para aplicaciones estructurales, las propiedades de los materiales son cruciales y los ingenieros deben tenerlas en cuenta.

Resistencia del cuproníquel

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas.

Resistencia a la tracción

La resistencia máxima a la tracción del cuproníquel – UNS C70600 es de aproximadamente 275 MPa.

La máxima resistencia a la tracción es la máxima en la curva de ingeniería de tensión-deformación . Esto corresponde a la tensión máximaque puede ser sostenido por una estructura en tensión. La resistencia máxima a la tracción a menudo se reduce a «resistencia a la tracción» o incluso a «máxima». Si se aplica y se mantiene esta tensión, se producirá una fractura. A menudo, este valor es significativamente mayor que el límite elástico (entre un 50 y un 60 por ciento más que el rendimiento para algunos tipos de metales). Cuando un material dúctil alcanza su máxima resistencia, experimenta un estrechamiento donde el área de la sección transversal se reduce localmente. La curva de tensión-deformación no contiene una tensión mayor que la resistencia máxima. Aunque las deformaciones pueden seguir aumentando, la tensión suele disminuir después de que se ha alcanzado la resistencia máxima. Es una propiedad intensiva; por lo tanto, su valor no depende del tamaño de la muestra de prueba. Sin embargo, depende de otros factores, como la preparación de la muestra,temperatura del entorno de prueba y del material. Las resistencias a la tracción máxima varían desde 50 MPa para un aluminio hasta 3000 MPa para aceros de muy alta resistencia.

Límite de elastacidad

El límite elástico del cuproníquel – UNS C70600 es de aproximadamente 105 MPa.

El punto de fluencia es el punto en una curva de tensión-deformación que indica el límite del comportamiento elástico y el comportamiento plástico inicial. Fuerza de produccióno el límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). Antes del límite elástico, el material se deformará elásticamente y volverá a su forma original cuando se elimine la tensión aplicada. Una vez que se supera el límite de fluencia, una fracción de la deformación será permanente e irreversible. Algunos aceros y otros materiales exhiben un comportamiento denominado fenómeno de límite elástico. Los límites de elasticidad varían de 35 MPa para un aluminio de baja resistencia a más de 1400 MPa para aceros de muy alta resistencia.

Módulo de Young

El módulo de Young del cuproníquel – UNS C70600 es de aproximadamente 135 GPa.

El módulo de Young es el módulo elástico para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción. Hasta un esfuerzo limitante, un cuerpo podrá recuperar sus dimensiones al retirar la carga. Las tensiones aplicadas hacen que los átomos de un cristal se muevan desde su posición de equilibrio. Todos los átomos se desplazan en la misma cantidad y aún mantienen su geometría relativa. Cuando se eliminan las tensiones, todos los átomos vuelven a sus posiciones originales y no se produce ninguna deformación permanente. Según la ley de Hooke , la tensión es proporcional a la deformación (en la región elástica) y la pendiente es el módulo de Young.. El módulo de Young es igual a la tensión longitudinal dividida por la deformación.

Dureza del cuproníquel

La dureza Brinell del cuproníquel – UNS C70600 es aproximadamente HB 100.

La prueba de dureza Rockwell  es una de las pruebas de dureza por indentación más comunes, que se ha desarrollado para las pruebas de dureza. A diferencia de la prueba de Brinell, el probador Rockwell mide la profundidad de penetración de un penetrador bajo una carga grande (carga mayor) en comparación con la penetración realizada por una precarga (carga menor). La carga menor establece la posición cero. Se aplica la carga principal y luego se retira mientras se mantiene la carga menor. La diferencia entre la profundidad de penetración antes y después de la aplicación de la carga principal se utiliza para calcular el  número de dureza Rockwell . Es decir, la profundidad de penetración y la dureza son inversamente proporcionales. La principal ventaja de la dureza Rockwell es su capacidad para  mostrar los valores de dureza directamente. El resultado es un número adimensional anotado como  HRA, HRB, HRC , etc., donde la última letra es la escala de Rockwell respectiva.

La prueba Rockwell C se realiza con un penetrador Brale ( cono de diamante de 120 ° ) y una carga mayor de 150 kg.

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de cuproníquel. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia a la tracción máxima de este material, que es: UTS = 275 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 275 x 10 ⁶ x 0,0001 = 27 500 N

Propiedades térmicas del cuproníquel

Las propiedades térmicas  de los materiales se refieren a la respuesta de los materiales a los cambios de  thermodynamics/thermodynamic-properties/what-is-temperature-physics/»>temperatura y a la aplicación de calor . A medida que un sólido absorbe thermodynamics/what-is-energy-physics/»>energía en forma de calor, su temperatura aumenta y sus dimensiones aumentan. Pero los diferentes materiales reaccionan a la aplicación de calor de manera diferente .

La capacidad calorífica , la expansión térmica y la conductividad térmica son propiedades que a menudo son críticas en el uso práctico de sólidos.

Punto de fusión del cuproníquel

El punto de fusión del cuproníquel – UNS C70600 es de alrededor de 1100 ° C.

En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio.

Conductividad térmica del cuproníquel

La conductividad térmica de Cupronickel – UNS C70600 es 40 W / (mK).

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

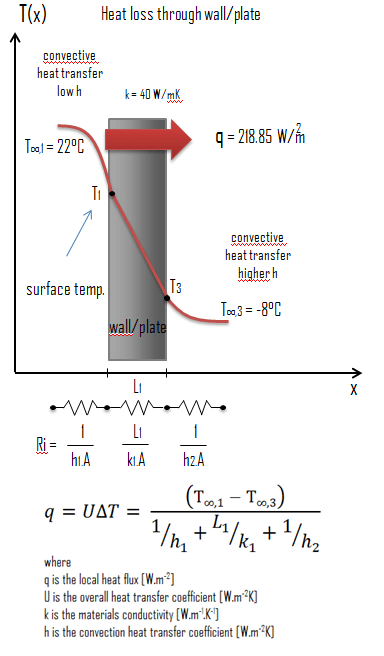

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de Cuproníquel con una conductividad térmica  de k ₁ = 40 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 40 + 1/30) = 7,29 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7,29 [W / m ² K] x 30 [K] = 218,85 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 218,85 [W / m ² ] x 30 [m ² ] = 6565,35 W

Sobre Zamak

Zamak es una familia de aleaciones con un metal base de zinc y elementos de aleación de aluminio, magnesio y cobre. Las aleaciones de zinc con pequeñas cantidades de cobre, aluminio y magnesio son útiles en la fundición a presión y en la fundición por rotación, especialmente en las industrias automotriz, eléctrica y de ferretería. Las aleaciones de zinc tienen puntos de fusión bajos, requieren un aporte de calor relativamente bajo, no requieren atmósferas fundentes o protectoras. Debido a su alta fluidez, las aleaciones de zinc pueden moldearse en paredes mucho más delgadas que otras aleaciones de fundición a presión, y pueden moldearse a presión con tolerancias dimensionales más estrictas. Estas aleaciones de zinc se comercializan con el nombre de Zamak. El nombre zamak es un acrónimo de los nombres alemanes de los metales que componen las aleaciones: Zink (zinc), Aluminio, Magnesio y Kupfer (cobre).

Resumen

Nombre	Zamak 3
Fase en STP	sólido
Densidad	6600 kg / m3
Resistencia a la tracción	268 MPa
Límite de elastacidad	208 MPa
Módulo de Young	96 GPa
Dureza Brinell	82 BHN
Punto de fusion	385 ° C
Conductividad térmica	113 W / mK
Capacidad calorífica	420 J / g K
Precio	3 $ / kg

Densidad de Zamak 3

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad de Zamak 3 es 6600 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de Zamak 3, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0.533 m .

Propiedades mecánicas de Zamak 3

Los materiales se eligen con frecuencia para diversas aplicaciones porque tienen combinaciones deseables de características mecánicas. Para aplicaciones estructurales, las propiedades de los materiales son cruciales y los ingenieros deben tenerlas en cuenta.

Resistencia de las aleaciones de zinc – Zamak 3

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas.

Resistencia a la tracción

La máxima resistencia a la tracción de la aleación de zinc – Zamak 3 es de aproximadamente 268 MPa.

La máxima resistencia a la tracción es la máxima en la curva de ingeniería de tensión-deformación . Esto corresponde a la tensión máximaque puede ser sostenido por una estructura en tensión. La resistencia máxima a la tracción a menudo se reduce a «resistencia a la tracción» o incluso a «máxima». Si se aplica y se mantiene esta tensión, se producirá una fractura. A menudo, este valor es significativamente mayor que el límite elástico (entre un 50 y un 60 por ciento más que el rendimiento para algunos tipos de metales). Cuando un material dúctil alcanza su máxima resistencia, experimenta un estrechamiento donde el área de la sección transversal se reduce localmente. La curva de tensión-deformación no contiene una tensión mayor que la resistencia máxima. Aunque las deformaciones pueden seguir aumentando, la tensión suele disminuir después de que se ha alcanzado la resistencia máxima. Es una propiedad intensiva; por lo tanto, su valor no depende del tamaño de la muestra de prueba. Sin embargo, depende de otros factores, como la preparación de la muestra,temperatura del entorno de prueba y del material. Las resistencias a la tracción máxima varían desde 50 MPa para un aluminio hasta 3000 MPa para aceros de muy alta resistencia.

Límite de elastacidad

El límite elástico de la aleación de zinc  – Zamak 3 es de aproximadamente 208 MPa.

El  punto de fluencia  es el punto en una  curva de tensión-deformación  que indica el límite del comportamiento elástico y el comportamiento plástico inicial. Fuerza de producción o el límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). Antes del límite elástico, el material se deformará elásticamente y volverá a su forma original cuando se elimine la tensión aplicada. Una vez que se supera el límite de fluencia, una fracción de la deformación será permanente e irreversible. Algunos aceros y otros materiales exhiben un comportamiento denominado fenómeno de límite elástico. Los límites de elasticidad varían de 35 MPa para un aluminio de baja resistencia a más de 1400 MPa para aceros de muy alta resistencia.

Módulo de Young

El módulo de Young de la aleación de zinc  – Zamak 3 es de aproximadamente 96 GPa.

El módulo de Young es el módulo elástico para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción. Hasta un esfuerzo limitante, un cuerpo podrá recuperar sus dimensiones al retirar la carga. Las tensiones aplicadas hacen que los átomos de un cristal se muevan desde su posición de equilibrio. Todos los átomos se desplazan en la misma cantidad y aún mantienen su geometría relativa. Cuando se eliminan las tensiones, todos los átomos vuelven a sus posiciones originales y no se produce ninguna deformación permanente. Según la ley de Hooke , la tensión es proporcional a la deformación (en la región elástica) y la pendiente es el módulo de Young.. El módulo de Young es igual a la tensión longitudinal dividida por la deformación.

Dureza de las aleaciones de zinc – Zamak 3

La dureza Brinell de la aleación de zinc  – Zamak 3 es de aproximadamente 82 HB.

La prueba de dureza Rockwell  es una de las pruebas de dureza por indentación más comunes, que se ha desarrollado para las pruebas de dureza. A diferencia de la prueba de Brinell, el probador Rockwell mide la profundidad de penetración de un penetrador bajo una carga grande (carga mayor) en comparación con la penetración realizada por una precarga (carga menor). La carga menor establece la posición cero. Se aplica la carga principal y luego se retira mientras se mantiene la carga menor. La diferencia entre la profundidad de penetración antes y después de la aplicación de la carga principal se utiliza para calcular el  número de dureza Rockwell . Es decir, la profundidad de penetración y la dureza son inversamente proporcionales. La principal ventaja de la dureza Rockwell es su capacidad para  mostrar los valores de dureza directamente. El resultado es un número adimensional anotado como  HRA, HRB, HRC , etc., donde la última letra es la escala de Rockwell respectiva.

La prueba Rockwell C se realiza con un penetrador Brale ( cono de diamante de 120 ° ) y una carga mayor de 150 kg.

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de Zamak 3. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia a la tracción máxima de este material, que es: UTS = 268 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 268 x 10 ⁶ x 0,0001 = 26 800 N

Propiedades térmicas de las aleaciones de zinc – Zamak 3

Las propiedades térmicas  de los materiales se refieren a la respuesta de los materiales a los cambios de  thermodynamics/thermodynamic-properties/what-is-temperature-physics/»>temperatura y a la aplicación de calor . A medida que un sólido absorbe thermodynamics/what-is-energy-physics/»>energía en forma de calor, su temperatura aumenta y sus dimensiones aumentan. Pero los diferentes materiales reaccionan a la aplicación de calor de manera diferente .

La capacidad calorífica , la expansión térmica y la conductividad térmica son propiedades que a menudo son críticas en el uso práctico de sólidos.

Punto de fusión de las aleaciones blandas de zinc – Zamak 3

El punto de fusión de la aleación de zinc  – Zamak 3 es de alrededor de 385 ° C.

En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio.

Conductividad térmica de las aleaciones de zinc – Zamak 3

La conductividad térmica de la aleación de zinc  – Zamak 3 es 113 W / (mK).

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

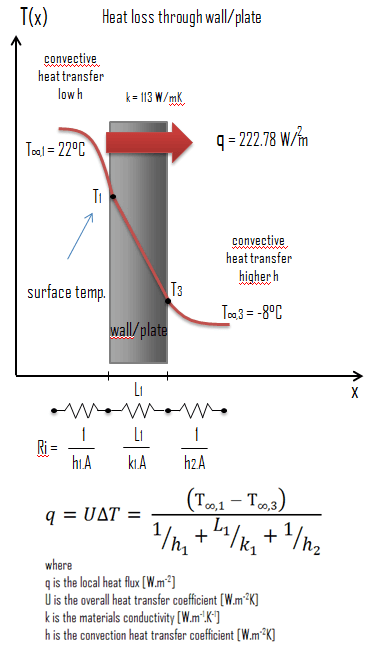

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de Zamak 3 con una conductividad térmica  de k ₁ = 113 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 113 + 1/30) = 7,43 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7,43 [W / m ² K] x 30 [K] = 222,78 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 222,78 [W / m ² ] x 30 [m ² ] = 6683,46 W

Acerca del titanio puro

El titanio es un metal de transición brillante con un color plateado, baja densidad y alta resistencia . El titanio es resistente a la corrosión en agua de mar, agua regia y cloro. En las centrales eléctricas, el titanio se puede utilizar en condensadores de superficie . El metal se extrae de sus principales minerales mediante los procesos Kroll y Hunter . El proceso de Kroll implicó la reducción de tetracloruro de titanio (TiCl4), primero con sodio y calcio, y luego con magnesio, bajo una atmósfera de gas inerte. El titanio puro es más resistente que los aceros comunes con bajo contenido de carbono, pero un 45% más ligero. También es dos veces más fuerte que las aleaciones de aluminio débiles, pero solo un 60% más pesado. Las dos propiedades más útiles del metal sonresistencia a la corrosión y relación fuerza-densidad , la más alta de cualquier elemento metálico. La resistencia a la corrosión de las aleaciones de titanio a temperaturas normales es inusualmente alta. La resistencia a la corrosión del titanio se basa en la formación de una capa de óxido protectora estable. Aunque el titanio «comercialmente puro» tiene propiedades mecánicas aceptables y se ha utilizado para implantes ortopédicos y dentales, para la mayoría de las aplicaciones el titanio se alea con pequeñas cantidades de aluminio y vanadio, típicamente 6% y 4% respectivamente, en peso. Esta mezcla tiene una solubilidad sólida que varía drásticamente con la temperatura, lo que le permite experimentar un fortalecimiento por precipitación .

Las aleaciones de titanio son metales que contienen una mezcla de titanio y otros elementos químicos. Estas aleaciones tienen una resistencia a la tracción y una tenacidad muy altas (incluso a temperaturas extremas). Son livianos, tienen una extraordinaria resistencia a la corrosión y la capacidad de soportar temperaturas extremas.

El titanio comercialmente puro de grado 2 es muy similar al grado 1, pero tiene mayor resistencia que el grado 1 y excelentes propiedades de conformado en frío. Proporciona excelentes propiedades de soldadura y tiene una excelente resistencia a la oxidación y la corrosión. Este grado de titanio es el grado más común de la industria del titanio comercialmente puro.

Resumen

Nombre	Titanio puro
Fase en STP	sólido
Densidad	4510 kg / m3
Resistencia a la tracción	293 MPa
Límite de elastacidad	380 MPa
Módulo de Young	116 GPa
Dureza Brinell	150 BHN
Punto de fusion	1941 ° C
Conductividad térmica	22 W / mK
Capacidad calorífica	520 J / g K
Precio	61 $ / kg

Densidad del titanio puro

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad del titanio puro es de 4510 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de titanio puro, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,605 m .

Propiedades mecánicas del titanio puro

Resistencia del titanio puro

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas.

Resistencia a la tracción

La resistencia máxima a la tracción del titanio puro comercialmente es de aproximadamente 293 MPa.

La máxima resistencia a la tracción es la máxima en la curva de ingeniería de tensión-deformación . Esto corresponde a la tensión máximaque puede ser sostenido por una estructura en tensión. La resistencia máxima a la tracción a menudo se reduce a «resistencia a la tracción» o incluso a «máxima». Si se aplica y se mantiene esta tensión, se producirá una fractura. A menudo, este valor es significativamente mayor que el límite elástico (entre un 50 y un 60 por ciento más que el rendimiento para algunos tipos de metales). Cuando un material dúctil alcanza su máxima resistencia, experimenta un estrechamiento donde el área de la sección transversal se reduce localmente. La curva de tensión-deformación no contiene una tensión mayor que la resistencia máxima. Aunque las deformaciones pueden seguir aumentando, la tensión suele disminuir después de que se ha alcanzado la resistencia máxima. Es una propiedad intensiva; por lo tanto, su valor no depende del tamaño de la muestra de prueba. Sin embargo, depende de otros factores, como la preparación de la muestra,temperatura del entorno de prueba y del material. Las resistencias a la tracción máxima varían desde 50 MPa para un aluminio hasta 3000 MPa para aceros de muy alta resistencia.

Límite de elastacidad

El límite elástico del titanio puro comercialmente es de aproximadamente 380 MPa.

El punto de fluencia es el punto en una curva de tensión-deformación que indica el límite del comportamiento elástico y el comportamiento plástico inicial. Fuerza de produccióno el límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). Antes del límite elástico, el material se deformará elásticamente y volverá a su forma original cuando se elimine la tensión aplicada. Una vez que se supera el límite de fluencia, una fracción de la deformación será permanente e irreversible. Algunos aceros y otros materiales exhiben un comportamiento denominado fenómeno de límite elástico. Los límites de elasticidad varían de 35 MPa para un aluminio de baja resistencia a más de 1400 MPa para aceros de muy alta resistencia.

Módulo de Young

El módulo de Young del titanio puro comercialmente es de aproximadamente 116 GPa.

El módulo de Young es el módulo elástico para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción. Hasta un esfuerzo limitante, un cuerpo podrá recuperar sus dimensiones al retirar la carga. Las tensiones aplicadas hacen que los átomos de un cristal se muevan desde su posición de equilibrio. Todos los átomos se desplazan en la misma cantidad y aún mantienen su geometría relativa. Cuando se eliminan las tensiones, todos los átomos vuelven a sus posiciones originales y no se produce ninguna deformación permanente. Según la ley de Hooke , la tensión es proporcional a la deformación (en la región elástica) y la pendiente es el módulo de Young.. El módulo de Young es igual a la tensión longitudinal dividida por la deformación.

Dureza del titanio puro

La dureza Rockwell del titanio puro comercial – Grado 2 es de aproximadamente 150 HRB.

La prueba de dureza Rockwell  es una de las pruebas de dureza por indentación más comunes, que se ha desarrollado para las pruebas de dureza. A diferencia de la prueba de Brinell, el probador Rockwell mide la profundidad de penetración de un penetrador bajo una carga grande (carga mayor) en comparación con la penetración realizada por una precarga (carga menor). La carga menor establece la posición cero. Se aplica la carga principal y luego se retira mientras se mantiene la carga menor. La diferencia entre la profundidad de penetración antes y después de la aplicación de la carga principal se utiliza para calcular el  número de dureza Rockwell . Es decir, la profundidad de penetración y la dureza son inversamente proporcionales. La principal ventaja de la dureza Rockwell es su capacidad para  mostrar los valores de dureza directamente. El resultado es un número adimensional anotado como  HRA, HRB, HRC , etc., donde la última letra es la escala de Rockwell respectiva.

La prueba Rockwell C se realiza con un penetrador Brale ( cono de diamante de 120 ° ) y una carga mayor de 150 kg.

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de titanio puro. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia a la tracción máxima de este material, que es: UTS = 293 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 293 x 10 ⁶ x 0,0001 = 29 300 N

Propiedades térmicas del titanio puro

Las propiedades térmicas  de los materiales se refieren a la respuesta de los materiales a los cambios de  thermodynamics/thermodynamic-properties/what-is-temperature-physics/»>temperatura

 y a la aplicación de calor . A medida que un sólido absorbe thermodynamics/what-is-energy-physics/»>energía en forma de calor, su temperatura aumenta y sus dimensiones aumentan. Pero los diferentes materiales reaccionan a la aplicación de calor de manera diferente .

La capacidad calorífica , la expansión térmica y la conductividad térmica son propiedades que a menudo son críticas en el uso práctico de sólidos.

Punto de fusión del titanio puro

El punto de fusión del titanio puro comercialmente  es de alrededor de 1941 ° C.

En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio.

Conductividad térmica del titanio puro

La conductividad térmica del titanio puro comercialmente es de 22 W / (mK).

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

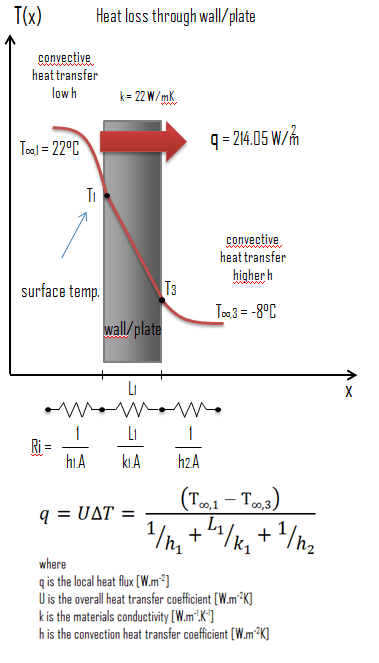

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de Titanio puro con una conductividad térmica  de k ₁ = 22 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 22 + 1/30) = 7,14 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7,14 [W / m ² K] x 30 [K] = 214,05 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 214,05 [W / m ² ] x 30 [m ² ] = 6421,62 W

Acerca de la aleación 6061

En general, las aleaciones de aluminio de la serie 6000 se alean con magnesio y silicio. La aleación 6061 es una de las aleaciones más utilizadas en la serie 6000. Tiene buenas propiedades mecánicas, es fácil de mecanizar, es soldable y puede endurecerse por precipitación, pero no a las altas resistencias que pueden alcanzar los 2000 y 7000. Tiene muy buena resistencia a la corrosión y muy buena soldabilidad aunque reducida resistencia en la zona de soldadura. Las propiedades mecánicas del 6061 dependen en gran medida del temple o tratamiento térmico del material. En comparación con la aleación 2024, la 6061 se trabaja más fácilmente y permanece resistente a la corrosión incluso cuando la superficie está desgastada.

Esta aleación estructural estándar, una de las aleaciones tratables térmicamente más versátiles, es popular para requisitos de resistencia media a alta y tiene buenas características de tenacidad. Las aplicaciones van desde componentes de aviones (estructuras de aviones, como alas y fuselajes) hasta piezas de automóviles como el chasis del Audi A8. 6061-T6 se usa ampliamente para cuadros y componentes de bicicletas.

Resumen

Nombre	Aleación 6061
Fase en STP	sólido
Densidad	2700 kg / m3
Resistencia a la tracción	290 MPa
Límite de elastacidad	240 MPa
Módulo de Young	69 GPa
Dureza Brinell	105 BHN
Punto de fusion	600 ° C
Conductividad térmica	150 W / mK
Capacidad calorífica	896 J / g K
Precio	6 $ / kg

Densidad de la aleación 6061

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad de la aleación 6061 es de 2700 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de aleación 6061, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,718 m .

Propiedades mecánicas del carburo de boro

Resistencia de la aleación 6061

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas.

Resistencia a la tracción

La resistencia máxima a la tracción de la aleación de aluminio 6061 depende en gran medida del temple del material, pero para el temple T6 es de aproximadamente 290 MPa.

La máxima resistencia a la tracción es la máxima en la curva de ingeniería de tensión-deformación . Esto corresponde a la tensión máximaque puede ser sostenido por una estructura en tensión. La resistencia máxima a la tracción a menudo se reduce a «resistencia a la tracción» o incluso a «máxima». Si se aplica y se mantiene esta tensión, se producirá una fractura. A menudo, este valor es significativamente mayor que el límite elástico (entre un 50 y un 60 por ciento más que el rendimiento para algunos tipos de metales). Cuando un material dúctil alcanza su máxima resistencia, experimenta un estrechamiento donde el área de la sección transversal se reduce localmente. La curva de tensión-deformación no contiene una tensión mayor que la resistencia máxima. Aunque las deformaciones pueden seguir aumentando, la tensión suele disminuir después de que se ha alcanzado la resistencia máxima. Es una propiedad intensiva; por lo tanto, su valor no depende del tamaño de la muestra de prueba. Sin embargo, depende de otros factores, como la preparación de la muestra,temperatura del entorno de prueba y del material. Las resistencias a la tracción máxima varían desde 50 MPa para un aluminio hasta 3000 MPa para aceros de muy alta resistencia.

Límite de elastacidad

El límite elástico de la aleación de aluminio 6061 depende en gran medida del temple del material, pero para el temple T6 es de unos 240 MPa.

El punto de fluencia es el punto en una curva de tensión-deformación que indica el límite del comportamiento elástico y el comportamiento plástico inicial. Fuerza de produccióno el límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). Antes del límite elástico, el material se deformará elásticamente y volverá a su forma original cuando se elimine la tensión aplicada. Una vez que se supera el límite de fluencia, una fracción de la deformación será permanente e irreversible. Algunos aceros y otros materiales exhiben un comportamiento denominado fenómeno de límite elástico. Los límites de elasticidad varían de 35 MPa para un aluminio de baja resistencia a más de 1400 MPa para aceros de muy alta resistencia.

Módulo de Young

El módulo de Young de la aleación de aluminio 6061 es de aproximadamente 69 GPa.

El módulo de Young es el módulo elástico para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción. Hasta un esfuerzo limitante, un cuerpo podrá recuperar sus dimensiones al retirar la carga. Las tensiones aplicadas hacen que los átomos de un cristal se muevan desde su posición de equilibrio. Todos los átomos se desplazan en la misma cantidad y aún mantienen su geometría relativa. Cuando se eliminan las tensiones, todos los átomos vuelven a sus posiciones originales y no se produce ninguna deformación permanente. Según la ley de Hooke , la tensión es proporcional a la deformación (en la región elástica) y la pendiente es el módulo de Young.. El módulo de Young es igual a la tensión longitudinal dividida por la deformación.

Dureza de la aleación 6061

La dureza Brinell de la aleación de aluminio 6061 depende en gran medida del temple del material, pero para el temple T6 es de aproximadamente 105 MPa.

La prueba de dureza Rockwell  es una de las pruebas de dureza por indentación más comunes, que se ha desarrollado para las pruebas de dureza. A diferencia de la prueba de Brinell, el probador Rockwell mide la profundidad de penetración de un penetrador bajo una carga grande (carga mayor) en comparación con la penetración realizada por una precarga (carga menor). La carga menor establece la posición cero. Se aplica la carga principal y luego se retira mientras se mantiene la carga menor. La diferencia entre la profundidad de penetración antes y después de la aplicación de la carga principal se utiliza para calcular el  número de dureza Rockwell . Es decir, la profundidad de penetración y la dureza son inversamente proporcionales. La principal ventaja de la dureza Rockwell es su capacidad para  mostrar los valores de dureza directamente. El resultado es un número adimensional anotado como  HRA, HRB, HRC , etc., donde la última letra es la escala de Rockwell respectiva.

La prueba Rockwell C se realiza con un penetrador Brale ( cono de diamante de 120 ° ) y una carga mayor de 150 kg.

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de aleación 6061. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia a la tracción máxima de este material, que es: UTS = 290 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 290 x 10 ⁶ x 0,0001 = 29 000 N

Propiedades térmicas de la aleación 6061

Las propiedades térmicas  de los materiales se refieren a la respuesta de los materiales a los cambios de  thermodynamics/thermodynamic-properties/what-is-temperature-physics/»>temperatura y a la aplicación de calor . A medida que un sólido absorbe thermodynamics/what-is-energy-physics/»>energía en forma de calor, su temperatura aumenta y sus dimensiones aumentan. Pero los diferentes materiales reaccionan a la aplicación de calor de manera diferente .

La capacidad calorífica , la expansión térmica y la conductividad térmica son propiedades que a menudo son críticas en el uso práctico de sólidos.

Punto de fusión de la aleación 6061

El punto de fusión de la aleación de aluminio 6061 es de alrededor de 600 ° C.

En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio.

Conductividad térmica de la aleación 6061

La conductividad térmica de la aleación de aluminio 6061 es de 150 W / (mK).

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de Aleación 6061 con una conductividad térmica  de k ₁ = 150 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 150 + 1/30) = 7,44 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7,44 [W / m ² K] x 30 [K] = 223,33 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 223,33 [W / m ² ] x 30 [m ² ] = 6699,75 W

Acerca del acero inoxidable martensítico

Los aceros inoxidables martensíticos son similares a los aceros ferríticos en que se basan en cromo, pero tienen niveles de carbono más altos hasta el 1%. A veces se clasifican como aceros inoxidables martensíticos con bajo contenido de carbono y alto contenido de carbono. Contienen de 12 a 14% de cromo, de 0,2 a 1% de molibdeno y ninguna cantidad significativa de níquel. Cantidades más altas de carbono permiten que se endurezcan y revengan de forma muy similar a como lo hacen los aceros al carbono y de baja aleación. Tienen una resistencia a la corrosión moderada , pero se consideran duros, fuertes y ligeramente quebradizos . Son magnéticosy pueden probarse de forma no destructiva utilizando el método de inspección de partículas magnéticas, a diferencia del acero inoxidable austenítico. Un acero inoxidable martensítico común es el AISI 440C, que contiene de 16 a 18% de cromo y de 0,95 a 1,2% de carbono. El acero inoxidable de grado 440C se utiliza en las siguientes aplicaciones: bloques de calibre, cubiertos, rodamientos de bolas y pistas, moldes y matrices, cuchillos.

Resumen

Nombre	Acero inoxidable martensítico
Fase en STP	sólido
Densidad	7650 kg / m3
Resistencia a la tracción	760 MPa
Límite de elastacidad	450 MPa
Módulo de Young	200 GPa
Dureza Brinell	270 BHN
Punto de fusion	1450 ° C
Conductividad térmica	24 W / mK
Capacidad calorífica	460 J / g K
Precio	5 $ / kg

Densidad del acero inoxidable martensítico

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad del acero inoxidable martensítico es de 7650 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de acero inoxidable martensítico, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,508 m .

Propiedades mecánicas del acero inoxidable martensítico

Resistencia del acero inoxidable martensítico

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas.

Resistencia a la tracción

La máxima resistencia a la tracción del acero inoxidable martensítico – Grado 440C  es de 760 MPa.

La máxima resistencia a la tracción es la máxima en la curva de ingeniería de tensión-deformación . Esto corresponde a la tensión máximaque puede ser sostenido por una estructura en tensión. La resistencia máxima a la tracción a menudo se reduce a «resistencia a la tracción» o incluso a «máxima». Si se aplica y se mantiene esta tensión, se producirá una fractura. A menudo, este valor es significativamente mayor que el límite elástico (entre un 50 y un 60 por ciento más que el rendimiento para algunos tipos de metales). Cuando un material dúctil alcanza su máxima resistencia, experimenta un estrechamiento donde el área de la sección transversal se reduce localmente. La curva de tensión-deformación no contiene una tensión mayor que la resistencia máxima. Aunque las deformaciones pueden seguir aumentando, la tensión suele disminuir después de que se ha alcanzado la resistencia máxima. Es una propiedad intensiva; por lo tanto, su valor no depende del tamaño de la muestra de prueba. Sin embargo, depende de otros factores, como la preparación de la muestra,temperatura del entorno de prueba y del material. Las resistencias a la tracción máxima varían desde 50 MPa para un aluminio hasta 3000 MPa para aceros de muy alta resistencia.

Límite de elastacidad

El límite elástico del acero inoxidable martensítico – Grado 440C  es 450 MPa.

El punto de fluencia es el punto en una curva de tensión-deformación que indica el límite del comportamiento elástico y el comportamiento plástico inicial. Fuerza de produccióno el límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). Antes del límite elástico, el material se deformará elásticamente y volverá a su forma original cuando se elimine la tensión aplicada. Una vez que se supera el límite de fluencia, una fracción de la deformación será permanente e irreversible. Algunos aceros y otros materiales exhiben un comportamiento denominado fenómeno de límite elástico. Los límites de elasticidad varían de 35 MPa para un aluminio de baja resistencia a más de 1400 MPa para aceros de muy alta resistencia.

Módulo de Young

El módulo de Young del acero inoxidable martensítico – Grado 440C  es 200 GPa.

El módulo de Young es el módulo elástico para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción. Hasta un esfuerzo limitante, un cuerpo podrá recuperar sus dimensiones al retirar la carga. Las tensiones aplicadas hacen que los átomos de un cristal se muevan desde su posición de equilibrio. Todos los átomos se desplazan en la misma cantidad y aún mantienen su geometría relativa. Cuando se eliminan las tensiones, todos los átomos vuelven a sus posiciones originales y no se produce ninguna deformación permanente. Según la ley de Hooke , la tensión es proporcional a la deformación (en la región elástica) y la pendiente es el módulo de Young.. El módulo de Young es igual a la tensión longitudinal dividida por la deformación.

Dureza del acero inoxidable martensítico

La dureza Brinell del acero inoxidable martensítico – Grado 440C  es de aproximadamente 270 MPa.

En la ciencia de los materiales, la dureza es la capacidad de resistir la hendidura de la superficie ( deformación plástica localizada ) y el rayado . La dureza es probablemente la propiedad del material menos definida porque puede indicar resistencia al rayado, resistencia a la abrasión, resistencia a la indentación o incluso resistencia a la deformación o deformación plástica localizada. La dureza es importante desde el punto de vista de la ingeniería porque la resistencia al desgaste por fricción o erosión por vapor, aceite y agua generalmente aumenta con la dureza.

La prueba de dureza Brinell es una de las pruebas de dureza por indentación, que se ha desarrollado para las pruebas de dureza. En las pruebas Brinell, se fuerza un penetrador esférico durobajo una carga específica en la superficie del metal que se va a probar. La prueba típica utiliza una bola de acero endurecido de 10 mm (0,39 pulg.) De diámetro  como penetrador con una fuerza de 3000 kgf (29,42 kN; 6,614 lbf). La carga se mantiene constante durante un tiempo determinado (entre 10 y 30 s). Para materiales más blandos, se usa una fuerza menor; para materiales más duros, una bola de carburo de tungsteno se sustituye por la bola de acero.

La prueba proporciona resultados numéricos para cuantificar la dureza de un material, que se expresa mediante el número de dureza Brinell – HB . El número de dureza Brinell está designado por las normas de prueba más comúnmente utilizadas (ASTM E10-14 [2] e ISO 6506-1: 2005) como HBW (H de dureza, B de Brinell y W del material del penetrador, tungsteno ( wolfram) carburo). En las normas anteriores se utilizaba HB o HBS para referirse a las medidas realizadas con penetradores de acero.

El número de dureza Brinell (HB) es la carga dividida por el área de la superficie de la muesca. El diámetro de la impresión se mide con un microscopio con una escala superpuesta. El número de dureza Brinell se calcula a partir de la ecuación:

Existe una variedad de métodos de prueba de uso común (por ejemplo, Brinell, Knoop , Vickers y Rockwell ). Hay tablas disponibles que correlacionan los números de dureza de los diferentes métodos de prueba donde la correlación es aplicable. En todas las escalas, un número de dureza alto representa un metal duro.

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de acero inoxidable martensítico. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción de este material, que es: UTS = 760 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 760 x 10 ⁶ x 0,0001 = 76 000 N

Propiedades térmicas del acero inoxidable martensítico

Las propiedades térmicas  de los materiales se refieren a la respuesta de los materiales a los cambios de  thermodynamics/thermodynamic-properties/what-is-temperature-physics/»>temperatura y a la aplicación de calor . A medida que un sólido absorbe thermodynamics/what-is-energy-physics/»>energía en forma de calor, su temperatura aumenta y sus dimensiones aumentan. Pero los diferentes materiales reaccionan a la aplicación de calor de manera diferente .

La capacidad calorífica , la expansión térmica y la conductividad térmica son propiedades que a menudo son críticas en el uso práctico de sólidos.

Punto de fusión del acero inoxidable martensítico

El punto de fusión del acero inoxidable martensítico: el acero de grado 440C  es de alrededor de 1450 ° C.

En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio.

Conductividad térmica del acero inoxidable martensítico

La conductividad térmica del acero inoxidable martensítico – Grado 440C  es de 24 W / (mK).

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está fabricada en Acero Inoxidable Martensítico con una conductividad térmica  de k ₁ = 24 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 24 + 1/30) = 7,16 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7.16 [W / m ² K] x 30 [K] = 214,93 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 214,93 [W / m ² ] x 30 [m ² ] = 6447,76 W

Acerca del acero de alto carbono

El acero con alto contenido de carbono tiene aproximadamente un 0,60 a un 1,00% de contenido de carbono. La dureza es más alta que los otros grados pero la ductilidad disminuye. Casi siempre se utilizan en un estado endurecido y revenido y, como tales, son especialmente resistentes al desgaste y capaces de sostener un filo afilado. Por lo tanto, los aceros con alto contenido de carbono podrían usarse para resortes, cables de alambre, martillos, destornilladores, llaves inglesas y cuchillos. La serie 10xx (por ejemplo, acero 1095) es la opción más popular para el acero al carbono utilizado en cuchillos y katanas. Acero al carbono AISI 1095es quebradizo y tiene una gran dureza y resistencia. El acero 1095, cuando se usa en cuchillos, tiene un gran filo y es muy fácil de afilar. Sin embargo, las propiedades de este tipo de acero le dan una tendencia a oxidarse fácilmente si no se aceita y se cuida deliberadamente.

Resumen

Nombre	Acero de alto carbono
Fase en STP	sólido
Densidad	7850 kg / m3
Resistencia a la tracción	685 MPa
Límite de elastacidad	525 MPa
Módulo de Young	200 GPa
Dureza Brinell	200 BHN
Punto de fusion	1515 ° C
Conductividad térmica	50 W / mK
Capacidad calorífica	490 J / g K
Precio	1 $ / kg

Densidad del acero con alto contenido de carbono

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad del acero con alto contenido de carbono es 7850 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de acero con alto contenido de carbono, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,503 m .

Propiedades mecánicas del acero con alto contenido de carbono

Resistencia del acero con alto contenido de carbono

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas.

Resistencia a la tracción

La resistencia máxima a la tracción del acero con alto contenido de carbono es de 685 MPa.

La máxima resistencia a la tracción es la máxima en la curva de ingeniería de tensión-deformación . Esto corresponde a la tensión máximaque puede ser sostenido por una estructura en tensión. La resistencia máxima a la tracción a menudo se reduce a «resistencia a la tracción» o incluso a «máxima». Si se aplica y se mantiene esta tensión, se producirá una fractura. A menudo, este valor es significativamente mayor que el límite elástico (entre un 50 y un 60 por ciento más que el rendimiento para algunos tipos de metales). Cuando un material dúctil alcanza su máxima resistencia, experimenta un estrechamiento donde el área de la sección transversal se reduce localmente. La curva de tensión-deformación no contiene una tensión mayor que la resistencia máxima. Aunque las deformaciones pueden seguir aumentando, la tensión suele disminuir después de que se ha alcanzado la resistencia máxima. Es una propiedad intensiva; por lo tanto, su valor no depende del tamaño de la muestra de prueba. Sin embargo, depende de otros factores, como la preparación de la muestra,temperatura del entorno de prueba y del material. Las resistencias a la tracción máxima varían desde 50 MPa para un aluminio hasta 3000 MPa para aceros de muy alta resistencia.

Límite de elastacidad

El límite elástico del acero con alto contenido de carbono es de 525 MPa.

El punto de fluencia es el punto en una curva de tensión-deformación que indica el límite del comportamiento elástico y el comportamiento plástico inicial. Fuerza de produccióno el límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). Antes del límite elástico, el material se deformará elásticamente y volverá a su forma original cuando se elimine la tensión aplicada. Una vez que se supera el límite de fluencia, una fracción de la deformación será permanente e irreversible. Algunos aceros y otros materiales exhiben un comportamiento denominado fenómeno de límite elástico. Los límites de elasticidad varían de 35 MPa para un aluminio de baja resistencia a más de 1400 MPa para aceros de muy alta resistencia.

Módulo de Young

El módulo de Young del acero con alto contenido de carbono  es de 200 GPa.

El módulo de Young es el módulo elástico para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción. Hasta un esfuerzo limitante, un cuerpo podrá recuperar sus dimensiones al retirar la carga. Las tensiones aplicadas hacen que los átomos de un cristal se muevan desde su posición de equilibrio. Todos los átomos se desplazan en la misma cantidad y aún mantienen su geometría relativa. Cuando se eliminan las tensiones, todos los átomos vuelven a sus posiciones originales y no se produce ninguna deformación permanente. Según la ley de Hooke , la tensión es proporcional a la deformación (en la región elástica) y la pendiente es el módulo de Young.. El módulo de Young es igual a la tensión longitudinal dividida por la deformación.

Dureza del acero con alto contenido de carbono

La dureza Brinell del acero con alto contenido de carbono es de aproximadamente 200 MPa.

En la ciencia de los materiales, la dureza es la capacidad de resistir la hendidura de la superficie ( deformación plástica localizada ) y el rayado . La dureza es probablemente la propiedad del material menos definida porque puede indicar resistencia al rayado, resistencia a la abrasión, resistencia a la indentación o incluso resistencia a la deformación o deformación plástica localizada. La dureza es importante desde el punto de vista de la ingeniería porque la resistencia al desgaste por fricción o erosión por vapor, aceite y agua generalmente aumenta con la dureza.

La prueba de dureza Brinell es una de las pruebas de dureza por indentación, que se ha desarrollado para las pruebas de dureza. En las pruebas Brinell, se fuerza un penetrador esférico durobajo una carga específica en la superficie del metal que se va a probar. La prueba típica utiliza una bola de acero endurecido de 10 mm (0,39 pulg.) De diámetro  como penetrador con una fuerza de 3000 kgf (29,42 kN; 6,614 lbf). La carga se mantiene constante durante un tiempo determinado (entre 10 y 30 s). Para materiales más blandos, se usa una fuerza menor; para materiales más duros, una bola de carburo de tungsteno se sustituye por la bola de acero.

La prueba proporciona resultados numéricos para cuantificar la dureza de un material, que se expresa mediante el número de dureza Brinell – HB . El número de dureza Brinell está designado por las normas de prueba más comúnmente utilizadas (ASTM E10-14 [2] e ISO 6506-1: 2005) como HBW (H de dureza, B de Brinell y W del material del penetrador, tungsteno ( wolfram) carburo). En las normas anteriores se utilizaba HB o HBS para referirse a las medidas realizadas con penetradores de acero.

El número de dureza Brinell (HB) es la carga dividida por el área de la superficie de la muesca. El diámetro de la impresión se mide con un microscopio con una escala superpuesta. El número de dureza Brinell se calcula a partir de la ecuación:

Existe una variedad de métodos de prueba de uso común (por ejemplo, Brinell, Knoop , Vickers y Rockwell ). Hay tablas disponibles que correlacionan los números de dureza de los diferentes métodos de prueba donde la correlación es aplicable. En todas las escalas, un número de dureza alto representa un metal duro.

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de acero con alto contenido de carbono. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia máxima a la tracción de este material, que es: UTS = 685 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 685 x 10 ⁶ x 0,0001 = 68 500 N

Propiedades térmicas del acero con alto contenido de carbono

Las propiedades térmicas  de los materiales se refieren a la respuesta de los materiales a los cambios de  thermodynamics/thermodynamic-properties/what-is-temperature-physics/»>temperatura y a la aplicación de calor . A medida que un sólido absorbe thermodynamics/what-is-energy-physics/»>energía en forma de calor, su temperatura aumenta y sus dimensiones aumentan. Pero los diferentes materiales reaccionan a la aplicación de calor de manera diferente .

La capacidad calorífica , la expansión térmica y la conductividad térmica son propiedades que a menudo son críticas en el uso práctico de sólidos.

Punto de fusión del acero con alto contenido de carbono

El punto de fusión del acero con alto contenido de carbono es de alrededor de 1515 ° C.

En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio.

Conductividad térmica del acero con alto contenido de carbono

La conductividad térmica del acero con alto contenido de carbono es de 50 W / (mK).

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de acero con alto contenido de carbono con una conductividad térmica  de k ₁ = 50 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 50 + 1/30) = 7,33 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7,33 [W / m ² K] x 30 [K] = 220,05 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 220,05 [W / m ² ] x 30 [m ² ] = 6601,47 W

Acerca del hierro blanco – Hierro fundido blanco

Como se escribió, los hierros fundidos son una de las aleaciones más complejas utilizadas en la industria. Debido al mayor contenido de carbono, la estructura del hierro fundido, a diferencia de la del acero , presenta una fase rica en carbono. Dependiendo principalmente de la composición, la velocidad de enfriamiento y el tratamiento de fusión, la fase rica en carbono puede solidificarse con la formación de un eutéctico estable (austenita-grafito) o metaestable (austenita-Fe ₃ C).

Con un contenido de silicio más bajo (que contiene menos de 1.0% en peso de agente de grafitación de Si) y una velocidad de enfriamiento más rápida, el carbón en el hierro fundido precipita fuera de la masa fundida como la fase metaestable de cemento, Fe ₃ C , en lugar de grafito. El producto de esta solidificación se conoce como hierro fundido blanco (también conocido como hierros refrigerados). Los hierros fundidos blancos son duros , quebradizos e imposibles de mecanizar, mientras que los hierros grises con grafito más blando son razonablemente fuertes y mecanizables. Una superficie de fractura de esta aleación tiene un aspecto blanco., por lo que se denomina hierro fundido blanco. Es difícil enfriar las piezas fundidas gruesas lo suficientemente rápido como para solidificar la masa fundida como hierro fundido blanco hasta el final. Sin embargo, se puede utilizar un enfriamiento rápido para solidificar una carcasa de hierro fundido blanco, después de lo cual el resto se enfría más lentamente para formar un núcleo de hierro fundido gris. Este tipo de fundición, a veces denominada » fundición fría «, tiene una superficie exterior más dura y un núcleo interior más resistente.

Resumen

Nombre	Hierro Blanco
Fase en STP	sólido
Densidad	7770 kg / m3
Resistencia a la tracción	350 MPa
Límite de elastacidad	N / A
Módulo de Young	175 GPa
Dureza Brinell	470 BHN
Punto de fusion	1260 ° C
Conductividad térmica	15-30 W / mK
Capacidad calorífica	540 J / g K
Precio	1,5 $ / kg

Densidad del hierro blanco

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad del hierro blanco es de 7770 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de hierro blanco, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,505 m .

Propiedades mecánicas del hierro fundido blanco

Los materiales se eligen con frecuencia para diversas aplicaciones porque tienen combinaciones deseables de características mecánicas. Para aplicaciones estructurales, las propiedades de los materiales son cruciales y los ingenieros deben tenerlas en cuenta.

Resistencia del hierro fundido blanco

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas.

Máxima resistencia a la tracción del hierro fundido blanco

La resistencia máxima a la tracción del hierro fundido blanco martensítico (ASTM A532 Clase 1 Tipo A) es 350 MPa.

La máxima resistencia a la tracción es la máxima en la curva de ingeniería de tensión-deformación . Esto corresponde a la tensión máximaque puede ser sostenido por una estructura en tensión. La resistencia máxima a la tracción a menudo se reduce a «resistencia a la tracción» o incluso a «máxima». Si se aplica y se mantiene esta tensión, se producirá una fractura. A menudo, este valor es significativamente mayor que el límite elástico (entre un 50 y un 60 por ciento más que el rendimiento para algunos tipos de metales). Cuando un material dúctil alcanza su máxima resistencia, experimenta un estrechamiento donde el área de la sección transversal se reduce localmente. La curva de tensión-deformación no contiene una tensión mayor que la resistencia máxima. Aunque las deformaciones pueden seguir aumentando, la tensión suele disminuir después de que se ha alcanzado la resistencia máxima. Es una propiedad intensiva; por lo tanto, su valor no depende del tamaño de la muestra de prueba. Sin embargo, depende de otros factores, como la preparación de la muestra,temperatura del entorno de prueba y del material. Las resistencias a la tracción máxima varían desde 50 MPa para un aluminio hasta 3000 MPa para aceros de muy alta resistencia.

Módulo de Young

El módulo de Young del hierro fundido blanco martensítico (ASTM A532 Clase 1 Tipo A) es de 175 GPa.

El módulo de Young es el módulo elástico para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción. Hasta un esfuerzo limitante, un cuerpo podrá recuperar sus dimensiones al retirar la carga. Las tensiones aplicadas hacen que los átomos de un cristal se muevan desde su posición de equilibrio. Todos los átomos se desplazan en la misma cantidad y aún mantienen su geometría relativa. Cuando se eliminan las tensiones, todos los átomos vuelven a sus posiciones originales y no se produce ninguna deformación permanente. Según la ley de Hooke , la tensión es proporcional a la deformación (en la región elástica) y la pendiente es el módulo de Young.. El módulo de Young es igual a la tensión longitudinal dividida por la deformación.

Dureza del hierro fundido blanco

La dureza Brinell del hierro fundido blanco (ASTM A532 Clase 1 Tipo A) es de aproximadamente 470 MPa.

En la ciencia de los materiales, la dureza es la capacidad de resistir la hendidura de la superficie ( deformación plástica localizada ) y el rayado . La dureza es probablemente la propiedad del material menos definida porque puede indicar resistencia al rayado, resistencia a la abrasión, resistencia a la indentación o incluso resistencia a la deformación o deformación plástica localizada. La dureza es importante desde el punto de vista de la ingeniería porque la resistencia al desgaste por fricción o erosión por vapor, aceite y agua generalmente aumenta con la dureza.

La prueba de dureza Brinell es una de las pruebas de dureza por indentación, que se ha desarrollado para las pruebas de dureza. En las pruebas Brinell, se fuerza un penetrador esférico durobajo una carga específica en la superficie del metal que se va a probar. La prueba típica utiliza una bola de acero endurecido de 10 mm (0,39 pulg.) De diámetro  como penetrador con una fuerza de 3000 kgf (29,42 kN; 6,614 lbf). La carga se mantiene constante durante un tiempo determinado (entre 10 y 30 s). Para materiales más blandos, se usa una fuerza menor; para materiales más duros, una bola de carburo de tungsteno se sustituye por la bola de acero.

La prueba proporciona resultados numéricos para cuantificar la dureza de un material, que se expresa mediante el número de dureza Brinell – HB . El número de dureza Brinell está designado por las normas de prueba más comúnmente utilizadas (ASTM E10-14 [2] e ISO 6506-1: 2005) como HBW (H de dureza, B de Brinell y W del material del penetrador, tungsteno ( wolfram) carburo). En las normas anteriores se utilizaba HB o HBS para referirse a las medidas realizadas con penetradores de acero.

El número de dureza Brinell (HB) es la carga dividida por el área de la superficie de la muesca. El diámetro de la impresión se mide con un microscopio con una escala superpuesta. El número de dureza Brinell se calcula a partir de la ecuación:

Existe una variedad de métodos de prueba de uso común (por ejemplo, Brinell, Knoop , Vickers y Rockwell ). Hay tablas disponibles que correlacionan los números de dureza de los diferentes métodos de prueba donde la correlación es aplicable. En todas las escalas, un número de dureza alto representa un metal duro.

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de carburo de boro. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia a la tracción máxima de este material, que es: UTS = 350 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 350 x 10 ⁶ x 0,0001 = 35 000 N

Propiedades térmicas del hierro fundido blanco

Las propiedades térmicas  de los materiales se refieren a la respuesta de los materiales a los cambios de  thermodynamics/thermodynamic-properties/what-is-temperature-physics/»>temperatura y a la aplicación de calor . A medida que un sólido absorbe thermodynamics/what-is-energy-physics/»>energía en forma de calor, su temperatura aumenta y sus dimensiones aumentan. Pero los diferentes materiales reaccionan a la aplicación de calor de manera diferente .

La capacidad calorífica , la expansión térmica y la conductividad térmica son propiedades que a menudo son críticas en el uso práctico de sólidos.

Punto de fusión del hierro fundido blanco

El punto de fusión del acero de fundición blanca martensítica (ASTM A532 Clase 1 Tipo A) es de alrededor de 1260 ° C.

En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio.

Conductividad térmica del hierro fundido blanco

La conductividad térmica del hierro fundido blanco martensítico (ASTM A532 Clase 1 Tipo A) es de 15 a 30 W / (mK).

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de Hierro Blanco con una conductividad térmica  de k ₁ = 30 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente de transferencia de calor total  es entonces: U = 1 / (1/10 + 0,15 / 30 + 1/30) = 7,23 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7,23 [W / m ² K] x 30 [K] = 216,87 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 216,87 [W / m ² ] x 30 [m ² ] = 6506,02 W

Acerca de la aleación Mo-25 Re

El molibdeno y el renio son ambos metales refractarios. Estos metales son bien conocidos por su extraordinaria resistencia al calor y al desgaste. El requisito clave para soportar altas temperaturas es un alto punto de fusión y propiedades mecánicas estables (por ejemplo, alta dureza) incluso a altas temperaturas. Estos metales se combinan normalmente para obtener las propiedades mecánicas, térmicas y de fabricación deseadas. Las aleaciones de molibdeno-renio presentan una buena ductilidad a baja temperatura. La aleación Mo-35Re también tiene una baja temperatura de transición de dúctil a quebradizo en la condición de fundición. La aleación es extremadamente difícil de fracturar martillando el material fundido a temperaturas de hasta -196 ° C.

Resumen

Nombre	Aleación de Mo-25 Re
Fase en STP	sólido
Densidad	11200 kg / m3
Resistencia a la tracción	1100 MPa
Límite de elastacidad	N / A
Módulo de Young	360 GPa
Dureza Brinell	350 BHN
Punto de fusion	2527 ° C
Conductividad térmica	70 W / mK
Capacidad calorífica	220 J / g K
Precio	3000 $ / kg

Densidad de la aleación Mo-25 Re

Las densidades típicas de varias sustancias se encuentran a presión atmosférica. La densidad  se define como la  masa por unidad de volumen . Es una  propiedad intensiva , que se define matemáticamente como masa dividida por volumen:  ρ = m / V

En palabras, la densidad (ρ) de una sustancia es la masa total (m) de esa sustancia dividida por el volumen total (V) ocupado por esa sustancia. La unidad estándar del SI es  kilogramos por metro cúbico  ( kg / m ³ ). La unidad de inglés estándar es  libras de masa por pie cúbico  ( lbm / ft ³ ).

La densidad de la aleación Mo-25 Re es de 11200 kg / m ³ .

Ejemplo: densidad

Calcula la altura de un cubo hecho de Mo-25 Re Alloy, que pesa una tonelada métrica.

Solución:

La densidad  se define como la  masa por unidad de volumen . Se define matemáticamente como masa dividida por volumen:

ρ = m / V

Como el volumen de un cubo es la tercera potencia de sus lados (V = a ³ ), la altura de este cubo se puede calcular:

La altura de este cubo es entonces a = 0,447 m .

Propiedades mecánicas de la aleación Mo-25 Re

Resistencia de la aleación Mo-25 Re

En mecánica de materiales, la resistencia de un material es su capacidad para soportar una carga aplicada sin fallas ni deformaciones plásticas. La resistencia de los materiales básicamente considera la relación entre las cargas externas aplicadas a un material y la deformación resultante o cambio en las dimensiones del material. Al diseñar estructuras y máquinas, es importante considerar estos factores, a fin de que el material seleccionado tenga la resistencia adecuada para resistir las cargas o fuerzas aplicadas y conservar su forma original.

La resistencia de un material es su capacidad para soportar esta carga aplicada sin fallas ni deformaciones plásticas. Para la tensión de tracción, la capacidad de un material o estructura para soportar cargas que tienden a alargarse se conoce como resistencia máxima a la tracción (UTS). El límite elástico o límite elástico es la propiedad del material definida como el esfuerzo en el que un material comienza a deformarse plásticamente, mientras que el límite elástico es el punto donde comienza la deformación no lineal (elástica + plástica). En caso de tensión de tensión de una barra uniforme (curva tensión-deformación), la  ley de Hooke describe el comportamiento de una barra en la región elástica. El módulo de elasticidad de Young es el módulo de elasticidad para esfuerzos de tracción y compresión en el régimen de elasticidad lineal de una deformación uniaxial y generalmente se evalúa mediante ensayos de tracción.

Ver también: Resistencia de los materiales

Máxima resistencia a la tracción de la aleación Mo-25 Re

La resistencia máxima a la tracción de la aleación Mo-25 Re es de 1100 MPa.

Límite de elastacidad de la aleación Mo-25 Re

El límite elástico de la aleación Mo-25 Re  es N / A.

Módulo de Young de la aleación Mo-25 Re

El módulo de Young de la aleación Mo-25 Re es 360 GPa.

Dureza de la aleación Mo-25 Re

En la ciencia de los materiales, la  dureza  es la capacidad de resistir  la hendidura de la superficie  ( deformación plástica localizada ) y el  rayado . La prueba de dureza Brinell  es una de las pruebas de dureza por indentación, que se ha desarrollado para las pruebas de dureza. En las pruebas Brinell, se fuerza un penetrador esférico duro  bajo una carga específica en la superficie del metal que se va a probar.

El  número de dureza Brinell  (HB) es la carga dividida por el área de la superficie de la muesca. El diámetro de la impresión se mide con un microscopio con una escala superpuesta. El número de dureza Brinell se calcula a partir de la ecuación:

La dureza Brinell de la aleación Mo-25 Re es de aproximadamente 350 BHN (convertida).

Ver también: dureza de materiales

Ejemplo: resistencia

Suponga una varilla de plástico, que está hecha de Mo-25 Re Alloy. Esta varilla de plástico tiene un área de sección transversal de 1 cm ² . Calcule la fuerza de tracción necesaria para lograr la resistencia a la tracción máxima de este material, que es: UTS = 1100 MPa.

Solución:

La tensión (σ)  se puede equiparar a la carga por unidad de área o la fuerza (F) aplicada por área de sección transversal (A) perpendicular a la fuerza como:

por lo tanto, la fuerza de tracción necesaria para lograr la máxima resistencia a la tracción es:

F = UTS x A = 1100 x 10 ⁶ x 0,0001 = 110 000 N

Propiedades térmicas de la aleación Mo-25 Re

Aleación de Mo-25 Re – Punto de fusión

Punto de Mo-25 Re aleación de fusión es de 2527 ° C .

Tenga en cuenta que estos puntos están asociados con la presión atmosférica estándar. En general, la  fusión  es un  cambio  de fase de una sustancia de la fase sólida a la líquida. El  punto  de fusión de una sustancia es la temperatura a la que se produce este cambio de fase. El  punto de fusión  también define una condición en la que el sólido y el líquido pueden existir en equilibrio. Para varios compuestos químicos y aleaciones, es difícil definir el punto de fusión, ya que generalmente son una mezcla de varios elementos químicos.

Aleación Mo-25 Re – Conductividad térmica

La conductividad térmica de la aleación Mo-25 Re es 70 W / (m · K) .

Las características de transferencia de calor de un material sólido se miden mediante una propiedad llamada  conductividad térmica , k (o λ), medida en  W / mK . Es una medida de la capacidad de una sustancia para transferir calor a través de un material por  conducción . Tenga en cuenta que  la ley de Fourier se  aplica a toda la materia, independientemente de su estado (sólido, líquido o gas), por lo que también se define para líquidos y gases.

La  conductividad térmica  de la mayoría de los líquidos y sólidos varía con la temperatura. Para los vapores, también depende de la presión. En general:

La mayoría de los materiales son casi homogéneos, por lo que normalmente podemos escribir  k = k (T) . Se asocian definiciones similares con las conductividades térmicas en las direcciones y y z (ky, kz), pero para un material isótropo, la conductividad térmica es independiente de la dirección de transferencia, kx = ky = kz = k.

Aleación Mo-25 Re – Calor específico

El calor específico de Mo-25 Re de la aleación es 220 J / g K .

El calor específico, o capacidad calorífica específica,  es una propiedad relacionada con la energía interna  que es muy importante en termodinámica. Las  propiedades intensivas  c _v  y  c _p  se definen para sustancias compresibles simples puras como derivadas parciales de la  energía interna  u (T, v)  y la  entalpía  h (T, p) , respectivamente:

donde los subíndices  v  y  p  denotan las variables que se mantienen fijas durante la diferenciación. Las propiedades  c _v  y  c _p  se denominan  calores específicos  (o  capacidades caloríficas ) porque, en determinadas condiciones especiales, relacionan el cambio de temperatura de un sistema con la cantidad de energía añadida por la transferencia de calor. Sus unidades SI son  J / kg K  o  J / mol K .

Ejemplo: cálculo de transferencia de calor

La conductividad térmica se define como la cantidad de calor (en vatios) transferida a través de un área cuadrada de material de un espesor determinado (en metros) debido a una diferencia de temperatura. Cuanto menor sea la conductividad térmica del material, mayor será la capacidad del material para resistir la transferencia de calor.

Calcule la tasa de flujo de  calor a  través de una pared de 3 mx 10 m de área (A = 30 m ² ). La pared tiene 15 cm de espesor (L ₁ ) y está hecha de Mo-25 Re Alloy con una conductividad térmica  de k ₁ = 70 W / mK (mal aislante térmico). Suponga que las temperaturas interior y exterior  son 22 ° C y -8 ° C, y los  coeficientes de transferencia de calor por convección  en los lados interior y exterior son h ₁  = 10 W / m ² K y h ₂  = 30 W / m ² K, respectivamente. Tenga en cuenta que estos coeficientes de convección dependen en gran medida, especialmente, de las condiciones ambientales e interiores (viento, humedad, etc.).

Calcule el flujo de calor ( pérdida de calor ) a través de esta pared.

Solución:

Como se escribió, muchos de los procesos de transferencia de calor involucran sistemas compuestos e incluso involucran una combinación de  conducción  y  convección . Con estos sistemas compuestos, a menudo es conveniente trabajar con un  coeficiente de transferencia de calor en general ,  conocido como un  factor U . El factor U se define mediante una expresión análoga a  la ley de enfriamiento de Newton :

El  coeficiente de transferencia de calor general  está relacionado con la  resistencia térmica total  y depende de la geometría del problema.

Suponiendo una transferencia de calor unidimensional a través de la pared plana y sin tener en cuenta la radiación, el  coeficiente de transferencia de calor general  se puede calcular como:

El coeficiente global de transferencia de calor  es entonces: U = 1 / (1/10 + 0,15 / 70 + 1/30) = 7,38 W / m ² K

El flujo de calor se puede calcular entonces simplemente como: q = 7,38 [W / m ² K] x 30 [K] = 221,44 W / m ²

La pérdida total de calor a través de esta pared será: q _pérdida  = q. A = 221,44 [W / m ² ] x 30 [m ² ] = 6643,23 W
